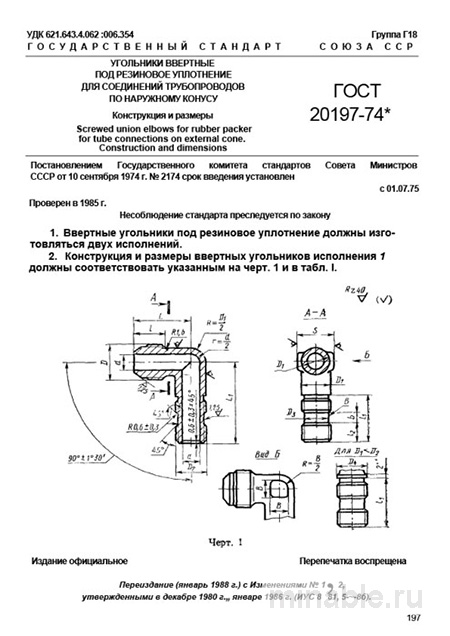

ГОСТ 20197-74: Угольники ввертные - Разбор стандарта и описание конструкции

Обзор ГОСТ 20197-74: Применение в машиностроении

При проектировании и эксплуатации систем трубопроводов, работающих под высоким давлением, ключевым фактором является обеспечение надежности всех соединений. Важную роль в этом процессе играют специальные угольники, соответствующие требованиям ГОСТ 20197-74. Несмотря на то, что данный стандарт был принят достаточно давно, он продолжает широко использоваться на многих российских предприятиях. Основываясь на своем профессиональном опыте, могу подтвердить, что применение данного стандарта позволяет эффективно решать задачи по созданию герметичных соединений.

Цель и область применения стандарта

ГОСТ 20197-74 регламентирует производство угольников, предназначенных для соединения труб в гидравлических и пневматических системах. Конструкция данных изделий обеспечивает герметичность и надежность соединений за счет использования резинового уплотнительного кольца, устанавливаемого в конический канал.

Угольники, соответствующие данному стандарту, находят широкое применение в машиностроительной отрасли, в частности, при производстве станкового оборудования, тяжелой техники, дорожно-строительных и сельскохозяйственных машин. Важно отметить, что данный стандарт наиболее эффективен для систем, не подверженных значительным вибрационным нагрузкам, так как резиновое уплотнение обеспечивает эффективное демпфирование колебаний.

Основные технические требования

Стандарт ГОСТ 20197-74 предъявляет строгие требования к форме, размерам и материалам изготовления угольников.

Конструкция и геометрические параметры

Угольник состоит из двух основных элементов:

1. Резьбовой части, предназначенной для крепления к корпусу системы. Резьба может быть выполнена в различных вариантах, включая М12х1,5, М24х2,0 и другие типоразмеры.

2. Конической части, обеспечивающей герметичное соединение с трубопроводом. Конусность и диаметр данной части строго регламентированы для обеспечения плотного прилегания и предотвращения утечек.

Угол между резьбовой и конической частями всегда составляет 90 градусов, что обеспечивает универсальность применения данных изделий. Все геометрические параметры, включая длину под ключ, глубину резьбы и угол конуса, регламентированы стандартом.

Материалы изготовления

Основными материалами для производства угольников являются различные марки стали:

• Конструкционная сталь (например, сталь марки 35) используется в большинстве случаев.

• Нержавеющая сталь (например, сталь марки 20Х13) применяется в условиях эксплуатации, требующих повышенной коррозионной стойкости или работы с агрессивными средами.

Для защиты от коррозии изделия могут подвергаться хромированию или цинкованию. Стандарт не содержит требований к механическим свойствам материала, однако они должны соответствовать характеристикам используемого металла и обеспечивать необходимую прочность при затяжке соединения.

Контроль качества

Оценка качества угольников является важным этапом производственного процесса. Контроль осуществляется по следующим параметрам:

1. Состояние резьбовой поверхности: проверяется отсутствие заусенцев, повреждений и неровностей. Для этого используются специализированные инструменты для контроля резьбы.

2. Геометрические параметры конуса: проверяется отсутствие дефектов на конической поверхности, таких как царапины или вмятины. Для контроля конусности применяются угломеры и другие измерительные приборы.

3. Канавка для резинового кольца: оценивается соответствие формы и размеров канавки требованиям стандарта. Неправильное исполнение канавки может привести к потере герметичности соединения.

Сравнение с аналогами

ГОСТ 20197-74 часто путают с другими стандартами, регулирующими производство угольников. Основное отличие заключается в методе обеспечения герметичности соединения:

• ГОСТ 20197-74: герметичность соединения обеспечивается за счет резинового уплотнительного кольца. Стандарт применяется для систем, не подверженных сильным вибрационным нагрузкам.

• ГОСТ 8969-75: герметичность соединения достигается за счет металлического конуса. Данный стандарт предназначен для использования в системах с высокими вибрационными нагрузками.

• ГОСТ 13830-74: герметичность обеспечивается конической резьбой. Стандарт применяется для систем с повышенными вибрационными нагрузками.

Рекомендации для специалистов

1. При выборе угольников:

   • Следует уточнять у поставщика материал изготовления и тип покрытия изделий.

   • Необходимо проверять наличие паспорта или сертификата на металл, подтверждающего его соответствие требованиям стандарта.

   • Важно помнить, что резиновое кольцо для уплотнения приобретается отдельно и не входит в комплект поставки.

2. При проведении контроля качества:

   • Следует использовать специализированные калибры для проверки резьбы и конуса.

   • Угольники с видимыми дефектами или повреждениями должны быть отбракованы.

   • Маркировка изделий должна быть четкой и соответствовать требованиям стандарта.

3. При монтаже:

   • Не допускается использование резиновых колец, бывших в употреблении, даже если они визуально выглядят удовлетворительно.

   • Перед установкой рекомендуется смазывать резьбу и резиновое кольцо.

   • Затяжка угольников должна производиться с соблюдением рекомендованных усилий, чтобы избежать повреждения уплотнительного элемента или резьбового соединения.

ГОСТ 20197-74 является эффективным стандартом, обеспечивающим создание надежных и герметичных соединений в трубопроводных системах. Для достижения оптимальных результатов необходимо строго соблюдать требования стандарта и осуществлять контроль качества на всех этапах производства и монтажа.
