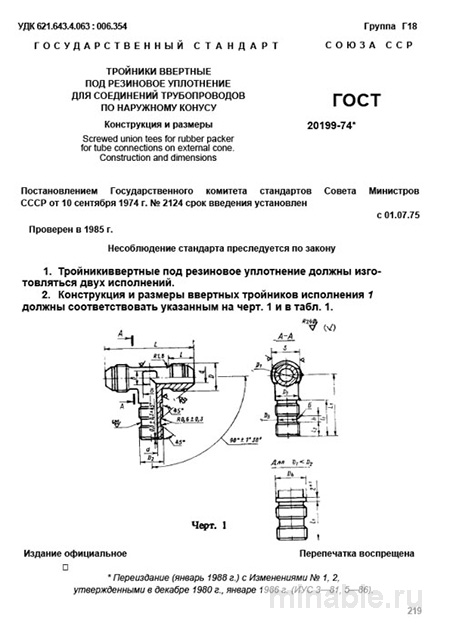

Обзор ГОСТ 20199-74: Анализ технических характеристик тройников для критических соединений
В области машиностроения и промышленного оборудования обеспечение надежности гидравлических и пневматических систем является ключевым фактором. Государственный стандарт ГОСТ 20199-74 регламентирует параметры тройников, используемых в данных системах. Эти элементы предназначены для разделения потока рабочей среды в трубопроводах, что обеспечивает бесперебойную и безопасную работу оборудования, минимизируя риск протечек и отказов.
Определение и функциональное назначение тройников
Тройники представляют собой специализированные соединительные элементы, предназначенные для распределения потока рабочей среды (жидкости или газа) в трубопроводных системах. Они широко применяются в условиях повышенной вибрации и давления, характерных для таких отраслей, как машиностроение, станкостроение, строительство и сельское хозяйство.
Отличительной особенностью тройников, регламентированных ГОСТ 20199-74, является наличие резинового уплотнительного кольца, которое обеспечивает герметичность соединения. В отличие от металлических уплотнений, данная конструкция предотвращает утечки рабочей среды.
Технические требования к тройникам
Стандарт ГОСТ 20199-74 предъявляет строгие требования к конструкции, материалам и качеству изготовления тройников. Основные положения включают:
-
Геометрические параметры: Тройники изготавливаются из цельного металла и имеют три выходных отверстия: два для основного потока и одно для ответвления. Угол между отверстиями составляет 24 градуса, а резьба на всех выходах должна соответствовать установленным стандартам с определенным шагом.
-
Материалы и покрытия: Для производства тройников используются высокопрочные стали, такие как марки 20, 45 или 40Х, устойчивые к коррозии и способные выдерживать значительные механические нагрузки. Для защиты от коррозии изделия подвергаются специальному покрытию.
-
Качество поверхности: Поверхность тройников должна быть гладкой, без дефектов, таких как трещины или заусенцы, а все размеры должны строго соответствовать проектным требованиям.
Производственный контроль качества тройников
На производственных предприятиях проводится комплексный контроль качества тройников, включающий:
-
Проверку резьбы: Для обеспечения точности и герметичности резьбовых соединений используются специализированные измерительные инструменты.
-
Контроль конусности: Угол конической части тройника должен составлять 24 градуса, что проверяется с помощью угломеров и других измерительных приборов.
-
Анализ состояния канавки под резиновое кольцо: Канавка должна быть тщательно обработана и не содержать дефектов, которые могут повредить уплотнительное кольцо при монтаже.
Сравнительный анализ ГОСТ 20199-74 и ГОСТ 2528-73
Существуют различия между стандартами ГОСТ 20199-74 и ГОСТ 2528-73, касающиеся технических характеристик и областей применения тройников:
/ Параметр / ГОСТ 20199-74 / ГОСТ 2528-73 / /----------/---------------/---------------/ / Тип уплотнения / Резиновая прокладка / Металлическое соединение / / Область применения / Системы с высокими требованиями к надежности / Обычные системы / / Рабочее давление / До 32 МПа / До 16 МПа / / Чувствительность к перетяжке / Низкая / Высокая /
Тройники, соответствующие ГОСТ 20199-74, предназначены для эксплуатации в условиях повышенных вибраций и нагрузок, что делает их предпочтительными для критических систем.
Рекомендации по эксплуатации тройников
При использовании тройников рекомендуется учитывать следующие аспекты:
-
Выбор продукции: При приобретении тройников необходимо требовать от поставщика сертификаты качества и техническую документацию, подтверждающую соответствие продукции требованиям ГОСТ 20199-74. Особое внимание следует уделять материалам и покрытиям изделий.
-
Проверка перед установкой: Перед монтажом необходимо проводить визуальный осмотр резьбовых соединений и конической части тройников, а также проверять состояние уплотнительных колец.
-
Монтаж: Установка тройников должна осуществляться в соответствии с проектной документацией и техническими инструкциями производителя. Не допускается использование изношенных или поврежденных уплотнительных элементов.
-
Хранение: Для предотвращения коррозии и механических повреждений тройники должны храниться в оригинальной упаковке в условиях, исключающих воздействие влаги и агрессивных сред.
Заключение
Тройники, соответствующие ГОСТ 20199-74, являются важными компонентами гидравлических и пневматических систем, обеспечивающими их надежность и долговечность в условиях повышенных нагрузок и вибраций. Для достижения максимальной эффективности эксплуатации необходимо строго соблюдать требования стандарта, а также проводить регулярный контроль качества продукции.
