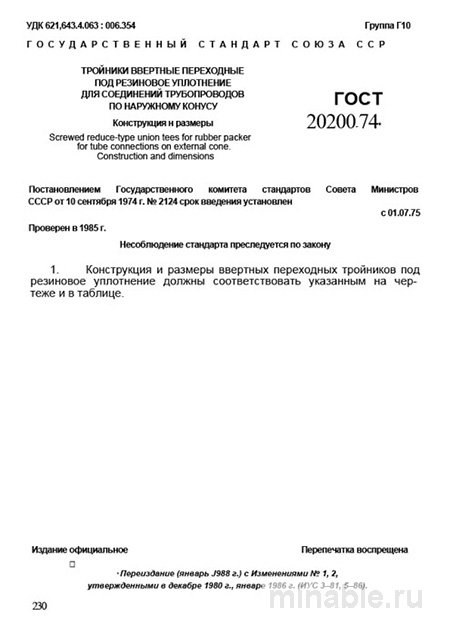

ГОСТ 20200-74: Ввернутые тройники - разбор, конструкция и размеры

Обзор ГОСТ 20200-74: анализ нормативного документа

Государственные стандарты являются основой для регулирования технологических процессов в промышленной сфере. ГОСТ 20200-74 представляет собой нормативный документ, регламентирующий конструктивные особенности и технические характеристики тройниковых фитингов, используемых для создания ответвлений в трубопроводных системах. В данном обзоре представлен анализ данного стандарта, его назначение, область применения и особенности использования на практике.

Цели и задачи стандарта

ГОСТ 20200-74 определяет требования к конструкции, размерам и материалам тройниковых фитингов. Основная цель данного документа — обеспечение надежности и герметичности соединений в трубопроводных системах, транспортирующих жидкости и газы под давлением до 160 кгс/см² и при температурах от -50°C до +100°C. Фитинги, соответствующие данному стандарту, находят применение в различных промышленных установках, включая системы подачи сжатого воздуха, гидравлические системы и технологические линии.

Конструктивные особенности фитингов

Тройниковые фитинги, регламентируемые ГОСТ 20200-74, имеют специфическую конструкцию, включающую коническое уплотнение, обеспечивающее герметичность соединения. Уплотнительное кольцо, выполненное из резины, устанавливается на конус штуцера и обеспечивает герметичность соединения. Важно отметить, что для обеспечения герметичности необходимо, чтобы соединяемые элементы имели соответствующую конусную резьбу.

Материалы и их характеристики

Стандарт определяет перечень материалов, допустимых для изготовления тройниковых фитингов. К ним относятся:

• углеродистая сталь марки 20, используемая в условиях стандартных нагрузок;

• нержавеющая сталь марки 12Х18Н10Т, применяемая в агрессивных средах и условиях повышенной коррозии;

• латунь марки ЛС59-1, обладающая высокой коррозионной стойкостью и низким коэффициентом трения, что делает её подходящей для использования в системах, где требуется минимизация искрообразования.

При выборе фитингов необходимо учитывать условия эксплуатации. Для систем с влажным воздухом рекомендуется использовать фитинги из углеродистой стали с антикоррозийным покрытием или из нержавеющей стали.

Контроль качества фитингов

При поступлении фитингов на склад или от поставщика необходимо провести их входной контроль качества. Основные этапы проверки включают:

1. Визуальный осмотр резьбы на наличие повреждений, дефектов и соответствие требованиям стандарта.

2. Измерение геометрии конуса с использованием профилометра для выявления возможных дефектов поверхности.

3. Проверка маркировки на фитингах, включающей указание диаметра и наименования производителя.

Основные дефекты, выявляемые при проверке, включают заусенцы, недоворот резьбы, микротрещины и отклонения в геометрии конуса.

Сравнительный анализ с другими стандартами

ГОСТ 20200-74 имеет ряд аналогов, включая ГОСТ 21856-78 и европейские стандарты для обжимных фитингов. Сравнительный анализ данных стандартов представлен в таблице:

/ Параметр / ГОСТ 20200-74 / ГОСТ 21856-78 / Обжимные фитинги / /---------------------------------/--------------------------------/----------------------------------/----------------------------------/ / Принцип работы / С резиновым кольцом / Металл по металлу / Обжимная гильза / / Возможность разборки / Возможна, но требуется замена кольца / Сложно разобрать / Неразборные / / Сложность монтажа / Средняя / Высокая / Низкая / / Устойчивость к вибрации / Да / Нет / Да / / Область применения / Стационарные системы / Топливные системы / Мобильные системы /

Рекомендации для специалистов

При выборе и использовании тройниковых фитингов рекомендуется учитывать следующие аспекты:

1. Определение условий эксплуатации и выбор соответствующего материала.

2. Запрос у поставщика документов, подтверждающих качество материалов и соответствие продукции требованиям ГОСТ.

3. Использование фитингов с антикоррозийным покрытием при работе с углеродистой сталью.

4. Проведение тщательной проверки качества фитингов при их приемке.

5. Применение динамометрического ключа при затяжке резьбовых соединений в соответствии с рекомендациями производителя.

Заключение

ГОСТ 20200-74 является важным нормативным документом, регламентирующим требования к конструкции и качеству тройниковых фитингов, используемых в трубопроводных системах. Соблюдение требований данного стандарта обеспечивает надежность и долговечность соединений, что является ключевым фактором при проектировании и эксплуатации промышленных установок.
