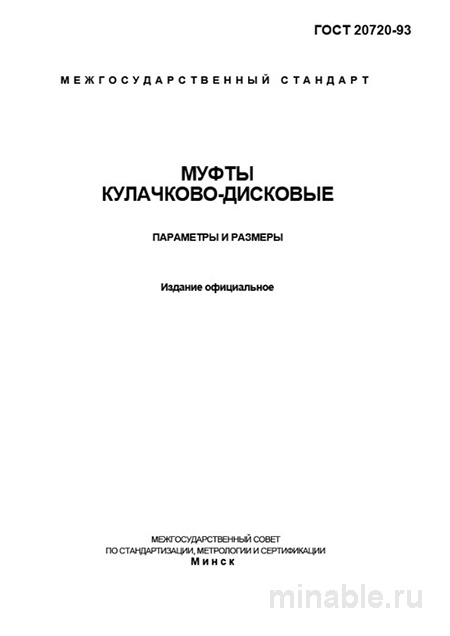

Обзор ГОСТ 20720-93: Муфты кулачково-дисковые в реальных условиях эксплуатации
В области машиностроения обеспечение надежности и ремонтопригодности приводных систем является критически важным аспектом. Среди широкого спектра компонентов, предназначенных для передачи вращательного движения, кулачково-дисковые муфты занимают особое место благодаря своим конструктивным особенностям и эксплуатационным характеристикам. Государственный стандарт ГОСТ 20720-93 регламентирует требования к данным элементам, определяя их параметры и материалы изготовления.
Назначение и область применения кулачково-дисковых муфт
Кулачково-дисковые муфты предназначены для передачи вращательного движения между валами, имеющими незначительные угловые и радиальные смещения. Они также эффективно гасят ударные нагрузки, возникающие в процессе работы механизмов. Такие муфты широко применяются в различных отраслях промышленности, включая:
-
Конвейерные и транспортные системы.
-
Металлообрабатывающие станки.
-
Насосные и вентиляционные установки.
Важно отметить, что кулачково-дисковые муфты отличаются от упругих втулочно-пальцевых муфт, которые компенсируют смещения и гасят вибрации за счет резиновых элементов. Кулачково-дисковые муфты функционируют на основе зазоров между деталями, что делает их менее подходящими для условий с сильными вибрациями.
Основные требования ГОСТ 20720-93
Стандарт ГОСТ 20720-93 детально регламентирует конструктивные и технические параметры кулачково-дисковых муфт, включая:
Конструктивные особенности
Муфта состоит из двух полумуфт с выступами и промежуточного диска. Основные требования стандарта включают:
-
Размеры отверстий под валы в диапазоне от 14 до 125 мм.
-
Количество выступов, которое обычно составляет 6, 8 или 10.
-
Радиусы закруглений на выступах и диске, обеспечивающие равномерное распределение нагрузок и предотвращение концентраций напряжений.
-
Точность изготовления деталей, исключающая возможность значительных биений.
Материалы изготовления
Согласно стандарту, компоненты муфты должны быть изготовлены из высокопрочных материалов:
-
Полумуфты изготавливаются из стали марок 45 или 40Х с твердостью поверхности 45–55 HRC.
-
Промежуточный диск изготавливается из стали марки 45 с твердостью 35–45 HRC, что обеспечивает его относительную мягкость и возможность замены без значительных усилий.
Контроль качества
При проведении контроля качества партии муфт проверяется соответствие следующим параметрам:
-
Твердость деталей, определяемая с использованием специализированных приборов. Несоответствие нормативным значениям является основанием для отбраковки.
-
Шероховатость поверхностей, которая должна быть в пределах допустимых значений для предотвращения преждевременного износа.
-
Биение деталей, оцениваемое с целью исключения вибраций и дисбаланса.
Наиболее распространенные причины несоответствия качества — это дефекты термообработки и нарушения условий транспортировки.
Сравнительный анализ с другими типами муфт
Для более полного понимания особенностей кулачково-дисковых муфт целесообразно провести их сравнение с другим типом муфт — упругими втулочно-пальцевыми (МУВП). Основные различия между ними включают:
/ Параметр / Кулачково-дисковая муфта / Упругая втулочно-пальцевая муфта (МУВП) / /--------------------------/---------------------------------------------------/---------------------------------------------------------/ / Функция / Компенсация смещений, гашение ударов / Компенсация смещений, гашение ударов и вибраций / / Конструкция / Отсутствие резиновых элементов, компенсация за счет зазоров / Наличие резиновых втулок / / Чувствительность к перекосам / Менее чувствительны / Более чувствительны / / Ремонтопригодность / Замена диска без демонтажа всего узла / Замена резиновых элементов требует смещения всех узлов / / Работа в сложных условиях / Преимущество благодаря отсутствию резины / Недостаток из-за возможного разрушения резиновых элементов / / Смазка / Требует регулярной смазки / Не требует смазки /
Рекомендации по выбору и эксплуатации
При выборе кулачково-дисковой муфты рекомендуется учитывать следующие факторы:
-
Запас прочности: Выбор муфты с запасом прочности позволит ей выдерживать кратковременные перегрузки.
-
Соосность валов: При установке необходимо обеспечить строгое совпадение осей валов.
-
Регулярный контроль и обслуживание: Периодическая проверка состояния муфты и ее смазка являются обязательными мероприятиями для обеспечения долговечности и надежности работы.
-
Диагностика неисправностей: При появлении шумов или стуков необходимо проверить зазор в муфте и, при необходимости, заменить промежуточный диск.
Заключение
ГОСТ 20720-93 представляет собой важный нормативный документ, регулирующий параметры и качество изготовления кулачково-дисковых муфт. Соблюдение требований стандарта обеспечивает высокую надежность и долговечность приводных систем. Однако для достижения оптимальной эксплуатации необходимо правильно выбирать муфты, контролировать их изготовление и своевременно проводить техническое обслуживание.
