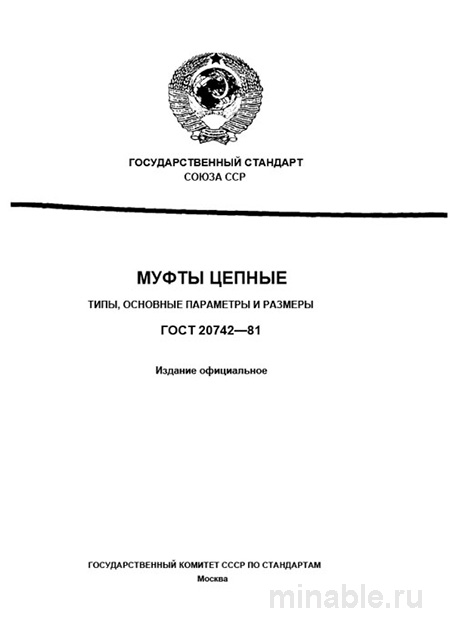

ГОСТ 20742-81: Муфты цепные - Полный разбор

Обзор ГОСТ 20742-81: цепные муфты и их применение в современном машиностроении

В машиностроительной отрасли, где критически важно обеспечение бесперебойной работы всех компонентов оборудования, широко применяются специализированные элементы. Государственный стандарт ГОСТ 20742-81 регламентирует выбор и использование таких элементов, обеспечивая повышение надежности и долговечности машин.

Назначение цепных муфт

Цепные муфты предназначены для соединения двух валов, требующих синхронного вращения. Они обеспечивают передачу крутящего момента и компенсируют незначительные отклонения, вызванные вибрациями, температурными колебаниями или другими факторами.

Эти устройства находят применение в машинах, работающих под значительной нагрузкой, включая конвейеры, насосы и вентиляторы. Важно отметить, что цепные муфты не снижают уровень вибраций, а лишь передают крутящий момент, что требует их правильной установки и настройки.

Конструкция цепных муфт

Цепные муфты классифицируются на два основных типа:

1. Муфты с одной звездочкой, предназначенные для простых условий эксплуатации.

2. Муфты с двумя звездочками, обеспечивающие более высокую степень компенсации ошибок и применяемые в сложных условиях.

Конструктивно муфта состоит из двух полумуфт, надеваемых на соединяемые валы, и соединяющей их цепи. Для защиты от загрязнений и обеспечения надлежащей смазки муфта закрывается защитным кожухом.

Критерии выбора цепной муфты

При подборе цепной муфты необходимо учитывать следующие параметры:

1. Материалы: полумуфты должны быть изготовлены из высокопрочной стали, подвергнутой закалке, что обеспечивает их долговечность и устойчивость к износу.

2. Размеры: муфта должна соответствовать диаметру и длине соединяемых валов.

3. Твердость: рабочие элементы муфты должны обладать необходимой твердостью для предотвращения преждевременного износа.

Контроль качества муфт

Поступление муфты на производство сопровождается проведением следующих проверок:

1. Визуальный осмотр: выявление дефектов и повреждений.

2. Проверка посадки: оценка соответствия размеров муфты и валов.

3. Измерение твердости: использование специализированного оборудования для контроля твердости рабочих элементов.

4. Проверка цепи: оценка плавности и равномерности движения цепи.

Сравнение с альтернативными типами муфт

Цепные муфты имеют свои преимущества и недостатки по сравнению с другими типами соединительных элементов:

1. Зубчатые муфты: обладают высокой нагрузочной способностью, но требуют более сложной установки.

2. Упругие муфты: эффективно гасят вибрации, но имеют ограниченную способность выдерживать значительные нагрузки.

Рекомендации для инженеров и специалистов по закупкам

Для обеспечения надежной и долговечной работы цепных муфт рекомендуется учитывать следующие аспекты:

1. Избегать выбора муфт на пределе эксплуатационных возможностей: предпочтительно выбирать изделия с запасом прочности.

2. Четко формулировать требования в договорных документах: необходимо указывать соответствие муфт требованиям ГОСТ 20742-81, включая материалы и твердость.

3. Осуществлять регулярный контроль качества: проверка твердости и состояния смазки является обязательным условием.

4. Следовать инструкциям по монтажу: правильная установка муфты гарантирует ее долговечность и эффективность.

5. Проводить регулярное техническое обслуживание: своевременная замена смазки и диагностика состояния муфты способствуют предотвращению аварийных ситуаций.

ГОСТ 20742-81 является ключевым нормативным документом, регулирующим производство и применение цепных муфт в машиностроительной отрасли. Соблюдение требований стандарта в сочетании с правильным выбором и эксплуатацией данных устройств позволяет обеспечить высокую надежность и долговечность машин и оборудования.
