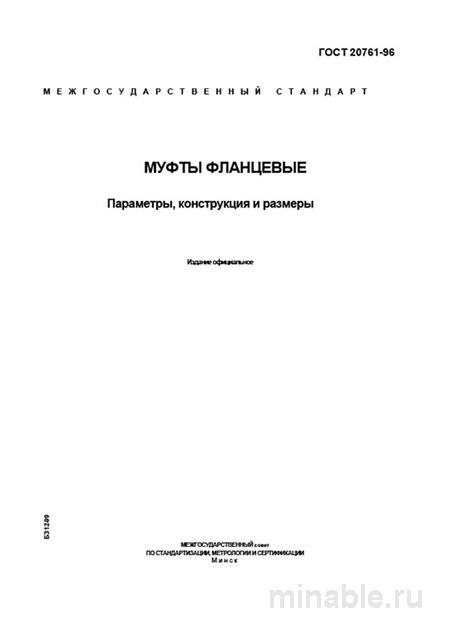

Обзор ГОСТ 20761-96: Требования к фланцевым муфтам для промышленного применения
Обеспечение надежности соединений валов является критически важным фактором для функционирования различных машин и механизмов. ГОСТ 20761-96 устанавливает технические требования, конструктивные особенности и габаритные параметры фланцевых муфт, предназначенных для передачи вращательного движения между двумя валами. Данный обзор предназначен для специалистов в области машиностроения и эксплуатации оборудования, а также для лиц, занимающихся проектированием и монтажом механических систем.
Назначение и область применения ГОСТ 20761-96
Фланцевые муфты, регламентируемые ГОСТ 20761-96, предназначены для соединения валов в условиях, когда они расположены в соосном положении и работают с относительно невысокими скоростями вращения. Ключевым преимуществом таких муфт является их способность обеспечивать жесткую фиксацию валов и передачу крутящего момента без проскальзывания. Однако, следует отметить, что данные муфты не предназначены для компенсации угловых и осевых смещений валов.
Фланцевые муфты широко применяются в насосах, вентиляторах, редукторах и других механизмах, где обеспечивается высокая точность монтажа валов.
Конструктивные особенности фланцевых муфт
Согласно стандарту, фланцевые муфты могут быть изготовлены в двух исполнениях:
-
Исполнение 1: Полумуфты изготавливаются как единое целое с валами или напрессовываются на их концы. Данный вариант применяется в случаях, когда вал изначально имеет конструктивный элемент в виде фланца.
-
Исполнение 2: Полумуфты крепятся к концам валов посредством отверстий и шпонок. Этот способ монтажа является наиболее распространенным и универсальным, так как позволяет адаптировать муфту к большинству типов валов.
Материалы изготовления
Для производства фланцевых муфт используются высокопрочные марки стали, такие как 45, 40Х и 30ХГСА. Важным требованием является обеспечение необходимой твердости элементов муфты, которая должна составлять не менее 35–45 единиц по шкале HRC. Это обеспечивает высокую износостойкость и долговечность изделия.
Контроль качества муфт
В процессе производства и приемки фланцевых муфт осуществляется контроль следующих параметров:
-
Визуальный осмотр: Проверка на наличие трещин, дефектов поверхности и соответствие маркировки требованиям стандарта.
-
Измерение твердости: Контроль твердости критических элементов муфты для обеспечения их способности выдерживать эксплуатационные нагрузки.
-
Контроль геометрических параметров: Проверка точности изготовления отверстий и торцов полумуфт, что гарантирует их точное сопряжение и минимизацию вибраций при работе.
-
Проверка крепежных элементов: Контроль качества и правильности установки болтов, обеспечивающих надежное крепление полумуфт к валам.
Сравнительный анализ с упругими втулочно-пальцевыми муфтами (МУВП)
Фланцевые муфты по ГОСТ 20761-96 имеют ряд отличий от упругих втулочно-пальцевых муфт (МУВП), регламентируемых ГОСТ 21424-93:
/ Характеристика / Фланцевая муфта (ГОСТ 20761-96) / Упругая втулочно-пальцевая муфта (МУВП, ГОСТ 21424-93) / /----------------------------------------------/-----------------------------------------------------------------------------------------------------------------------------------------/---------------------------------------------------------------------------------------------------------------------------------------------/ / Основное назначение / Жесткое соединение валов с высокой точностью их взаимного расположения. / Соединение валов с возможностью компенсации угловых и осевых смещений благодаря упругим элементам. / / Компенсация смещений / Не предназначена для компенсации перекосов валов. / Обеспечивает компенсацию небольших перекосов валов. / / Демпфирование / Не выполняет демпфирующие функции, передавая все ударные нагрузки на валы. / Обладает демпфирующими свойствами, снижая уровень вибраций и ударов. / / Монтаж/Демонтаж / Требует предварительного смещения валов для разъединения полумуфт. / Не требует предварительного смещения валов, что упрощает процесс монтажа и демонтажа. / / Типовое применение / Используется в системах с высокой точностью монтажа валов. / Применяется в условиях неточной установки валов или при наличии динамических нагрузок. /
Рекомендации по выбору и эксплуатации фланцевых муфт
-
На этапе проектирования: Рекомендуется использовать исполнение 2 муфт, так как данный вариант обеспечивает более легкий доступ к элементам для обслуживания и ремонта. Необходимо предусмотреть наличие небольшого зазора между полумуфтами для предотвращения чрезмерного натяжения крепежных элементов.
-
При выборе поставщиков: Важно убедиться в наличии у поставщика системы контроля качества продукции, включая проверку на биение и твердость. Рекомендуется запрашивать протоколы испытаний. Не следует приобретать муфты по заниженной стоимости, так как это может свидетельствовать о низком качестве продукции.
-
При монтаже: Перед установкой муфты необходимо тщательно выровнять валы с использованием лазерных уровней или других измерительных инструментов. Стягивание болтов следует производить в порядке, обеспечивающем равномерное распределение нагрузки (крест-накрест).
-
Возможные проблемы: Износ кромок паза полумуфт может указывать на нарушение технологии изготовления или использование некачественного материала. Срезание болтов может быть вызвано неправильным монтажом или недостаточной прочностью крепежных элементов. Износ отверстий полумуфт может свидетельствовать о нарушении правил эксплуатации или низком качестве обработки поверхности валов.
Заключение
ГОСТ 20761-96 является важным нормативным документом, обеспечивающим стандартизацию фланцевых муфт и их соответствие требованиям надежности и долговечности. Для достижения максимальной эффективности и срока службы данных изделий необходимо соблюдать требования стандарта как на этапе производства, так и при их эксплуатации.
