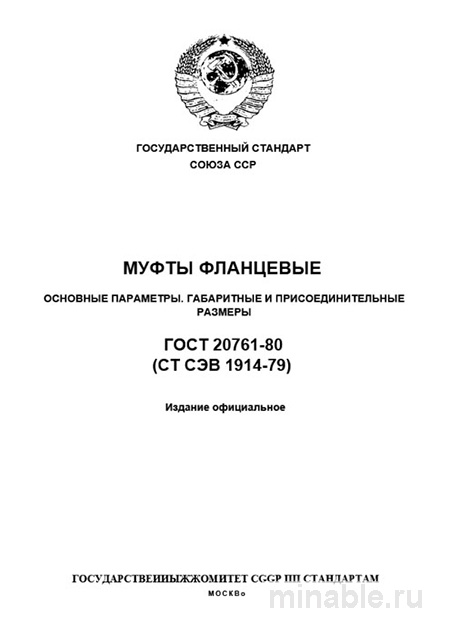

Обзор ГОСТ 20761-80: фланцевые муфты в производственных процессах
В машиностроении надежность соединения валов играет ключевую роль, поскольку от этого зависит эффективность функционирования оборудования. Фланцевые муфты представляют собой специализированные элементы, предназначенные для соединения валов и передачи значительных крутящих моментов. Однако они не предназначены для компенсации несоосности валов. Для стандартизации данных изделий разработан ГОСТ 20761-80, регламентирующий их конструктивные параметры и требования к качеству.
Назначение и область применения ГОСТ 20761-80
Стандарт ГОСТ 20761-80 определяет технические характеристики фланцевых муфт, включая их геометрические параметры и механические свойства. Эти муфты не предназначены для компенсации угловых или радиальных смещений валов, что ограничивает их использование в ситуациях, требующих высокой точности монтажа. Тем не менее, они широко применяются в системах, где необходима передача значительных крутящих моментов при условии высокой точности соединения, например, в насосах, редукторах и электродвигателях.
ГОСТ 20761-80 распространяется на муфты, способные передавать крутящий момент в диапазоне от 10 до 12 500 Нм. Диаметр отверстия под вал варьируется от 14 до 220 мм, что позволяет использовать данные изделия в широком спектре оборудования, от малогабаритных конвейерных систем до крупных промышленных установок.
Конструкция фланцевых муфт
Фланцевая муфта состоит из двух идентичных полумуфт, каждая из которых включает фланец с отверстиями для крепежных болтов и ступицу с посадочным отверстием для вала. Полумуфты могут быть оснащены стандартными отверстиями под болты или отверстиями с пазами для более коротких крепежных элементов.
Материалы, из которых изготавливаются фланцевые муфты, как правило, представляют собой высокопрочные сорта стали, подвергаемые термической обработке для повышения износостойкости. Важные конструктивные элементы, такие как отверстия под вал и посадочные поверхности, подвергаются механической обработке для обеспечения высокой точности и взаимозаменяемости.
Важно отметить, что крепежные элементы (болты и гайки) поставляются отдельно и не входят в комплект поставки муфты.
Контроль качества фланцевых муфт
Поступление партии фланцевых муфт на склад сопровождается проведением входного контроля качества. Первоначально осуществляется визуальный осмотр изделий на наличие дефектов, таких как трещины, сколы или коррозия. Затем проводится проверка геометрических параметров полумуфт, включая прямолинейность торцов, точность диаметра и соосность отверстий.
Особое внимание уделяется точности посадки муфты на вал, поскольку даже незначительные отклонения могут привести к дисбалансу и повышенному уровню вибраций в работающей системе.
Сравнительный анализ с другими типами муфт
Фланцевые муфты имеют определенные конструктивные особенности, отличающие их от других типов соединительных элементов, например, зубчатых муфт. Зубчатые муфты обладают способностью компенсировать угловые и радиальные смещения валов, что делает их более универсальными в применении. Однако они характеризуются более высокой стоимостью и требуют более тщательного подхода к монтажу и техническому обслуживанию.
Фланцевые муфты, напротив, отличаются простотой установки, но предъявляют повышенные требования к точности монтажа валов. При выборе типа муфты необходимо учитывать конструктивные особенности оборудования и требования к точности соосности валов.
Рекомендации по выбору и эксплуатации
При выборе фланцевой муфты необходимо учитывать следующие параметры:
-
Геометрические размеры (диаметр отверстия под вал, длина муфты и т.д.).
-
Тип конструкции (с обычными болтами или с пазами для коротких болтов).
-
Материал изготовления и его механические характеристики.
-
Наличие сертификатов соответствия и результатов входного контроля качества.
После получения муфты необходимо провести проверку на отсутствие дефектов и соответствие комплектации. Монтаж муфты должен осуществляться в строгом соответствии с технической документацией, обеспечивая точную посадку и отсутствие вибраций в процессе эксплуатации.
Заключение
Фланцевые муфты, соответствующие требованиям ГОСТ 20761-80, представляют собой надежные и проверенные временем изделия, широко применяемые в различных отраслях машиностроения. Их конструктивные особенности и технические характеристики обеспечивают высокую эффективность передачи крутящего момента при условии точного монтажа и соблюдения эксплуатационных требований.
