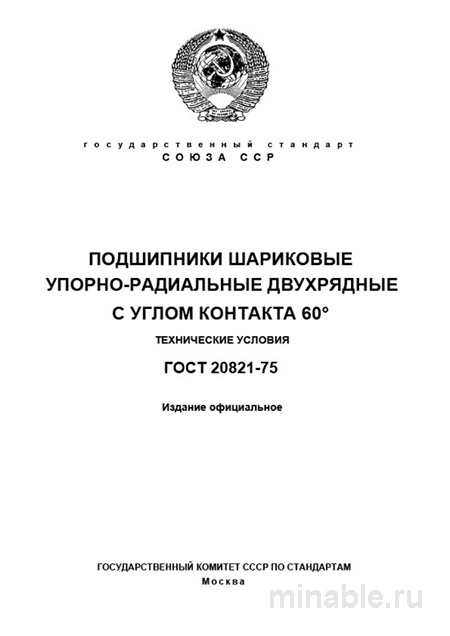

ГОСТ 20821-75: Подшипники шариковые упорно-радиальные (Разбор стандарта)

Обзор ГОСТ 20821-75: Подшипники для тяжелых условий эксплуатации

В области проектирования и производства машин, особенно в отраслях тяжелой и энергетической промышленности, критически важно обеспечить надежность всех компонентов. Подшипники являются ключевыми элементами, от которых зависит работоспособность и долговечность оборудования. Среди разнообразных типов подшипников особое внимание заслуживают упорно-радиальные двухрядные шариковые подшипники с углом контакта 60 градусов, характеристики которых регламентируются стандартом ГОСТ 20821-75.

Этот нормативный документ не только устанавливает требования к геометрическим параметрам подшипников, но и содержит рекомендации по их эксплуатации, что позволяет минимизировать риски преждевременного выхода из строя и продлить срок службы оборудования. Основываясь на многолетнем опыте в инженерной практике, я могу с уверенностью утверждать, что знание и соблюдение данного стандарта является необходимым условием для обеспечения надежности и эффективности работы подшипниковых узлов.

Цель и назначение стандарта

ГОСТ 20821-75 предназначен для стандартизации подшипников, способных выдерживать как радиальные, так и осевые нагрузки. В таких подшипниках осевые нагрузки преобладают, а угол контакта в 60 градусов обеспечивает их высокую несущую способность и устойчивость к значительным осевым усилиям. Двухрядная конструкция подшипника способствует равномерному распределению нагрузки, что особенно важно для оборудования, работающего в условиях высоких механических напряжений.

Области применения подшипников, соответствующих ГОСТ 20821-75:

• шпиндели тяжелых токарных, карусельных и расточных станков;

• вертикальные роторы турбин, насосов и компрессоров;

• металлургические установки, включая прокатные станы;

• крупные редукторы и другие энергоемкие механизмы.

Важно отметить, что для обеспечения оптимальной работы подшипников необходимо соблюдать высокую точность при их установке и поддерживать чистоту рабочих поверхностей. Несоблюдение этих условий может привести к преждевременному износу и выходу подшипника из строя.

Основные технические требования

Стандарт ГОСТ 20821-75 регламентирует следующие ключевые параметры подшипников:

1. Материалы:

   • Для изготовления шариков и колец подшипников используются специальные марки стали, такие как ШХ15 или их зарубежные аналоги. Твердость этих элементов должна быть не менее 61 HRC. В некоторых случаях производители могут экономить на обработке, что снижает качество подшипников и приводит к образованию трещин или хрупкости материала.

2. Геометрические параметры:

   • В стандарте указаны предельно допустимые отклонения геометрических размеров подшипников, включая внутренний и наружный диаметры, а также ширину. Также строго контролируется радиальное и торцевое биение. Эти параметры проверяются с помощью специализированных измерительных приборов для обеспечения точности вращения.

3. Эксплуатационные характеристики:

   • Хотя стандарт не устанавливает конкретные значения грузоподъемности, он гарантирует высокое качество подшипников в эксплуатации. Это касается качества поверхности качения, уровня вибрации и шума.

Методы контроля качества

При поступлении партии подшипников на склад проводится комплексная проверка их качества по следующим параметрам:

1. Внешний осмотр:

   • Проверяется наличие дефектов на поверхности подшипников, таких как царапины, ржавчина, повреждения дорожек качения и фасок. Особое внимание уделяется состоянию посадочных поверхностей и геометрии элементов.

2. Измерение геометрических параметров:

   • Производится проверка внутреннего и наружного диаметров, а также ширины подшипника. Все размеры должны соответствовать требованиям стандарта.

3. Контроль радиального зазора:

   • Зазор в подшипнике должен находиться в пределах, установленных нормативной документацией. Для этого используются специализированные измерительные инструменты.

4. Вибродиагностика:

   • В некоторых случаях проводится более детальный анализ вибрации подшипника для оценки его динамических характеристик и выявления возможных дефектов.

Сравнение с другими стандартами

Выбор типа подшипника зависит от характера нагрузок, которые он должен выдерживать. ГОСТ 20821-75 применяется для подшипников, предназначенных для работы с большими осевыми нагрузками и обеспечивающих высокую жесткость конструкции. Другие стандарты, такие как ГОСТ 7872-89 и ГОСТ 831-75, регулируют характеристики подшипников для других типов нагрузок и условий эксплуатации. Например, радиально-упорные подшипники (ГОСТ 7872-89) используются в ситуациях, где требуются меньшие нагрузки и возможность регулировки. Радиальные шариковые подшипники (ГОСТ 831-75) не предназначены для работы с большими осевыми усилиями.

Рекомендации для специалистов

1. Выбор подшипника:

   • При выборе подшипника необходимо учитывать специфику работы оборудования и выбирать тип подшипника, соответствующий требованиям ГОСТ 20821-75 или другим применимым стандартам. Не рекомендуется использовать подшипники, не предназначенные для конкретных условий эксплуатации.

2. Приобретение:

   • При закупке подшипников необходимо требовать от поставщиков полный комплект сопроводительной документации, включая сертификаты качества. В случае использования подшипников в ответственных системах рекомендуется проводить дополнительный контроль на месте.

3. Приемка продукции:

   • При приемке подшипников следует использовать точные измерительные инструменты для проверки соответствия геометрических параметров требованиям стандарта. Не рекомендуется ограничиваться только визуальным осмотром.

4. Монтаж:

   • Установка подшипников должна производиться с соблюдением всех технологических требований. Необходимо избегать ударов и использовать специальные инструменты для нагрева. Рабочее место должно быть чистым и соответствовать санитарным нормам.

5. Контроль дефектов:

   • При осмотре подшипников следует обращать внимание на наличие дефектов, таких как царапины, трещины, хрупкость материала и другие повреждения. Регулярный контроль состояния подшипников позволяет своевременно выявлять и устранять потенциальные проблемы.

ГОСТ 20821-75 является важным нормативным документом, обеспечивающим стандартизацию подшипников для тяжелых условий эксплуатации. Соблюдение требований данного стандарта позволяет создавать надежное и долговечное оборудование, что является ключевым фактором для обеспечения эффективности и безопасности производственных процессов.
