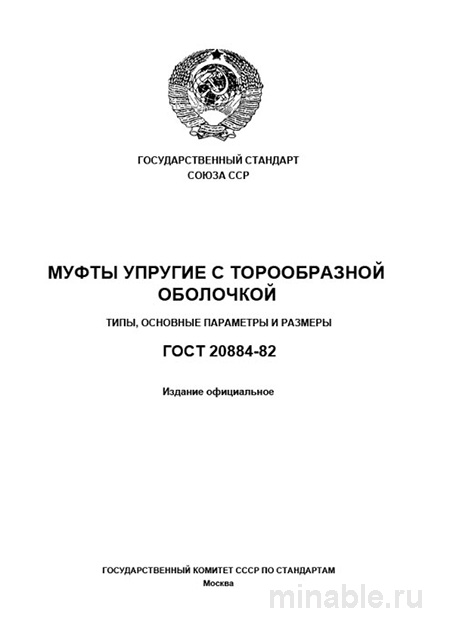

Обзор ГОСТ 20884-82: Практический анализ эластичных муфт с торообразной оболочкой
В области машиностроения обеспечение надежного соединения валов является критически важным фактором. Для достижения этой цели применяются специализированные эластичные муфты, которые не только передают вращательное движение между валами, но и компенсируют небольшие перекосы, угловые и радиальные смещения, а также снижают уровень вибраций и ударных нагрузок. ГОСТ 20884-82 регламентирует технические требования к одному из таких типов муфт — муфте с торообразной оболочкой, представляющей собой стандартизированное техническое решение, широко применяемое в различных отраслях промышленности.
Назначение и область применения муфт по ГОСТ 20884-82
Муфты данного типа предназначены для соединения валов с целью передачи вращательного движения, а также для компенсации возможных перекосов, смещений и вибраций. Внутренняя конструкция муфты включает упругий элемент в форме торообразной оболочки, изготовленный из резины или полиуретана, который обеспечивает гашение динамических нагрузок и защищает оборудование от чрезмерных напряжений.
Применение муфт с торообразной оболочкой охватывает широкий спектр оборудования, включая вентиляторы, насосы, конвейеры и другие тяжелые механизмы, где требуется не только высокая прочность соединения, но и способность адаптироваться к изменяющимся условиям эксплуатации. Эти муфты также способствуют снижению уровня шума и вибраций, что особенно важно в условиях, когда оборудование находится в непосредственной близости от рабочих зон.
Основные технические характеристики
ГОСТ 20884-82 содержит детальные технические требования к параметрам муфт, включая размеры, форму, материалы и методы контроля качества.
Конструктивные параметры
Размеры муфт обозначаются с помощью специального кода, например, МУВП-XXX, где XXX указывает на диаметр отверстия под вал. В стандарте приведены таблицы с основными параметрами, такими как внешний диаметр муфты, диаметры и количество отверстий для крепления, диаметр отверстия под вал и общая длина изделия. Эти данные позволяют инженерам осуществлять точный подбор муфт в соответствии с проектными требованиями, а техническим специалистам — проводить проверку соответствия муфт установленным стандартам.
Материалы изготовления
Корпус муфт изготавливается из конструкционной стали, а упругий элемент — из резины, обладающей маслостойкостью и высокой эластичностью. При контроле качества особое внимание уделяется состоянию резины, которая должна быть однородной по структуре, без трещин, пор или других дефектов, влияющих на эксплуатационные характеристики изделия.
Методы контроля качества
Процесс контроля качества муфт включает ряд обязательных этапов:
-
Визуальный осмотр на наличие дефектов поверхности, таких как трещины, царапины или другие повреждения.
-
Проверка состояния упругого элемента, включая отсутствие разрывов, отслоений и других дефектов, влияющих на его эксплуатационные характеристики.
-
Контроль соответствия маркировки установленным требованиям, включая указание размеров муфты, наименования производителя и номера партии.
Сравнительный анализ с другими типами муфт
Для более полного понимания преимуществ муфт с торообразной оболочкой целесообразно провести их сравнение с другими типами муфт, такими как упругая втулочно-пальцевая муфта (МУВП) по ГОСТ 21424-93.
/ Параметр / Муфта с торообразной оболочкой (ГОСТ 20884-82) / Упругая втулочно-пальцевая муфта (МУВП, ГОСТ 21424-93) / /----------/----------------------------------------------/----------------------------------------------------/ / Назначение / Сглаживание больших перекосов и вибраций / Сглаживание небольших перекосов / / Упругий элемент / Резиновая оболочка, высокая эластичность / Резиновые втулки на пальцах, меньшая эластичность / / Допуски на перекосы / Большие (до 1 мм радиально и до 1° углово) / Меньшие (до 0.3 мм радиально и до 30° углово) / / Ремонтопригодность / Возможность замены только оболочки без разборки всей системы / Требуется разборка всей муфты для замены втулок / / Стойкость к износу / Высокая, особенно при использовании маслостойкой резины / Низкая, быстрая деградация резиновых втулок в агрессивных средах /
Практические рекомендации по выбору и эксплуатации
-
При выборе муфт рекомендуется предусматривать определенный запас прочности для обеспечения надежности работы в условиях повышенных нагрузок.
-
Запрещается использовать молоток для монтажа муфт, так как это может привести к их повреждению. Рекомендуется применять специальные методы установки, включая использование крепежных элементов или нагрев.
-
При поступлении новой партии муфт необходимо проводить их визуальный осмотр и проверку состояния резиновых элементов. При выявлении дефектов рекомендуется заменить муфты.
-
Регулярный осмотр муфт в процессе эксплуатации позволяет своевременно выявлять признаки износа или повреждения и принимать меры по их замене.
Заключение
ГОСТ 20884-82 является основополагающим нормативным документом, регулирующим технические требования к эластичным муфтам с торообразной оболочкой. Стандартизация размеров, материалов и методов контроля качества обеспечивает производство изделий высокого уровня надежности и долговечности. Следование требованиям ГОСТ позволяет создавать эффективные и безопасные системы, обеспечивающие стабильную работу оборудования в различных условиях эксплуатации.
