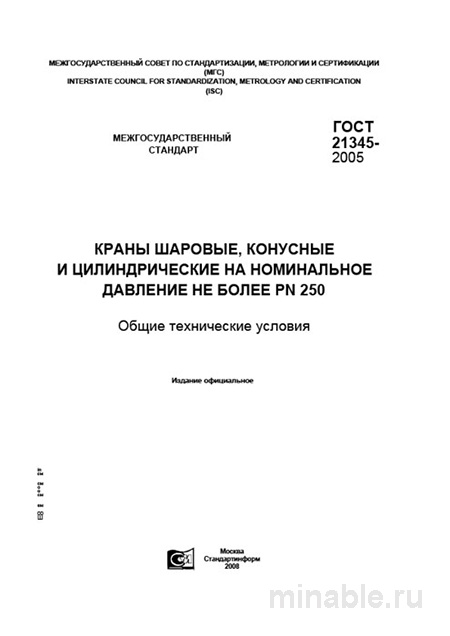

Обзор стандарта ГОСТ 21345-2005: Практический взгляд специалиста
Стандарт ГОСТ 21345-2005 предназначен для обеспечения соответствия требованиям к конструкции, материалам и эксплуатационным характеристикам трубопроводной арматуры, в частности, шаровых, конусных и цилиндрических кранов. Данный нормативный документ регламентирует основные технические параметры изделий, способных функционировать при давлении до 250 МПа и температурных режимах от -70 до +450 °C.
Цель и область применения стандарта
ГОСТ 21345-2005 устанавливает унифицированные требования к трубопроводной арматуре, предназначенной для эксплуатации в различных условиях, включая системы водоснабжения, газоснабжения, отопления и других технологических процессов. Стандарт охватывает широкий спектр продукции, начиная от малогабаритных устройств для диагностики трубопроводов и заканчивая крупными задвижками, используемыми в критически важных инженерных системах.
Важно отметить, что ГОСТ 21345-2005 является основополагающим нормативным актом, устанавливающим общие технические требования. Конкретные параметры, такие как размеры, материалы и условия эксплуатации, могут быть детализированы в специализированных технических условиях или других нормативных документах.
Основные требования стандарта
Материалы и конструкция
Стандарт не регламентирует конкретные марки материалов, но предъявляет строгие требования к их физико-механическим свойствам. Основные положения включают:
-
Материалы корпуса: допускается использование чугуна, стали или цветных металлов с учетом требований к прочности и коррозионной стойкости. При этом отбеленный слой чугуна не должен применяться на элементах, находящихся под давлением.
-
Уплотнительные поверхности: материалы должны обладать высокой износостойкостью и коррозионной устойчивостью. Обычно применяются нержавеющая сталь, бронза или другие сплавы, соответствующие заданным параметрам.
-
Прокладки и уплотнения: выбор материалов осуществляется в зависимости от рабочей среды. Для жидких сред могут использоваться паронит, фторопласт или резина, для газообразных — материалы с высокой стойкостью к агрессивным средам.
Прочностные и герметизирующие характеристики
Каждая единица арматуры должна проходить испытания на прочность и герметичность:
-
Испытание на прочность: изделие подвергается воздействию давления, превышающего максимальное рабочее в 1,5 раза, что позволяет оценить его способность выдерживать экстремальные нагрузки.
-
Испытание на герметичность: проверка проводится при рабочем давлении для подтверждения отсутствия утечек и обеспечения герметичности конструкции.
Процедуры контроля качества
Контроль качества трубопроводной арматуры осуществляется на различных этапах производственного цикла и включает следующие виды испытаний:
-
Приемосдаточные испытания: проводятся для каждой единицы продукции с целью проверки соответствия требованиям стандарта.
-
Периодические испытания: выполняются с периодичностью один раз в три года для определенных типов арматуры с целью оценки ее долговечности и устойчивости к эксплуатационным нагрузкам.
-
Типовые испытания: проводятся при внесении изменений в конструкцию или материалы изделия.
Методы контроля включают:
-
Визуальный осмотр: проверка на наличие дефектов, таких как трещины, сколы и другие повреждения.
-
Измерение геометрических параметров: контроль соответствия размеров конструктивных элементов установленным стандартам.
-
Гидравлические испытания: проверка герметичности изделия путем подачи воды под давлением.
Сравнительный анализ с другими стандартами
ГОСТ 21345-2005 имеет ряд отличий от специализированных стандартов, таких как ГОСТ 28343-89 (для газовых кранов) и ГОСТ 5762-2002 (для поворотных затворов):
-
ГОСТ 21345-2005: универсальный стандарт, охватывающий широкий спектр трубопроводной арматуры.
-
ГОСТ 28343-89: предназначен для кранов, работающих с газообразными средами, и содержит специфические требования к материалам и конструкции.
-
ГОСТ 5762-2002: регламентирует параметры поворотных затворов, предназначенных для регулирования потока жидких и газообразных сред.
Рекомендации по приемке и эксплуатации
При приемке трубопроводной арматуры необходимо обратить внимание на следующие аспекты:
-
Маркировка и документация: на изделии должны быть четко указаны марка, диаметр, рабочее давление, направление потока и дата изготовления. Паспорт изделия должен содержать результаты всех проведенных испытаний.
-
Визуальный осмотр: проверка на отсутствие дефектов, таких как трещины, сколы или механические повреждения.
-
Функциональная проверка: изделие должно легко открываться и закрываться без заеданий и утечек.
-
Соответствие материалов: материалы, используемые в конструкции арматуры, должны соответствовать требованиям ГОСТ 21345-2005.
Возможные дефекты и их выявление
При эксплуатации трубопроводной арматуры могут возникать следующие дефекты:
-
Утечки: могут быть вызваны повреждением уплотнительных элементов или нарушением герметичности седла.
-
Заедание: может быть связано с неправильной установкой уплотнений или недостаточной смазкой подвижных частей.
-
Использование несоответствующих материалов: материалы, не соответствующие требованиям стандарта, могут привести к снижению эксплуатационных характеристик изделия.
Заключение
ГОСТ 21345-2005 является ключевым нормативным документом, регламентирующим технические требования к трубопроводной арматуре. Соблюдение положений стандарта позволяет обеспечить надежность и безопасность эксплуатации изделий в различных условиях. Для достижения оптимальных результатов необходимо строго следовать установленным требованиям на всех этапах производства и эксплуатации трубопроводной арматуры.
