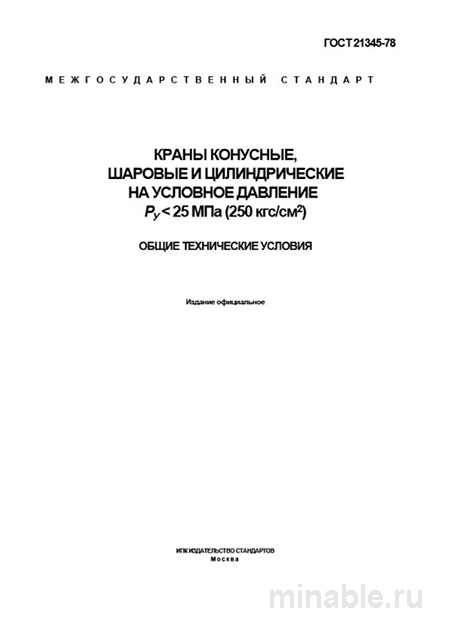

Обзор ГОСТ 21345-78: Практический анализ из производственной среды
В машиностроительной отрасли, особенно в контексте эксплуатации оборудования, работающего под высоким давлением, надежность соединений приобретает критическое значение. Среди множества нормативных документов, регламентирующих требования к различным видам оборудования, ГОСТ 21345-78 занимает особое место. Этот стандарт устанавливает технические условия на краны, предназначенные для управления потоками жидкостей и газов в трубопроводных системах. ГОСТ 21345-78 является основополагающим нормативным актом, который не только служит руководством для конструкторов, но и выступает в качестве ключевого инструмента для технологов, специалистов по контролю качества и инженеров по закупкам.
Цели и область применения стандарта
ГОСТ 21345-78 устанавливает общие требования к кранам, предназначенным для использования в системах с рабочим давлением до 250 килограммов на квадратный сантиметр и температурой рабочей среды в диапазоне от -50 до +200 градусов Цельсия. Стандарт также учитывает эксплуатацию кранов в условиях воздействия агрессивных сред, таких как газообразные, парообразные, водные и нефтепродукты.
Важно отметить, что ГОСТ 21345-78 не детализирует конструкцию каждого типа крана, а формулирует общие требования к материалам, прочностным характеристикам и герметичности соединений. Этот нормативный акт является базовой основой, на которую опираются другие технические регламенты и стандарты.
Основные технические требования
На практике наиболее важными аспектами ГОСТ 21345-78 являются требования к материалам и точности изготовления.
Материалы и их защита
Стандарт регламентирует использование различных материалов в зависимости от условий эксплуатации кранов. Для изготовления корпусов кранов применяются:
-
Углеродистые и легированные стали, обеспечивающие высокую прочность и надежность в неагрессивных средах.
-
Коррозионно-стойкие стали, предназначенные для эксплуатации в условиях воздействия агрессивных сред.
-
Латунь и бронза, используемые в системах с низким рабочим давлением.
Следует учитывать, что при применении материалов, не указанных в стандарте, необходимо согласование с заказчиком и внесение соответствующих изменений в проектную документацию. На практике рекомендуется запрашивать сертификаты соответствия материалов требованиям ГОСТ 21345-78.
Прочность и герметичность
Все краны, соответствующие требованиям ГОСТ 21345-78, должны выдерживать давление, превышающее рабочее в 1,5 раза. Особое внимание уделяется обеспечению герметичности соединений. Испытания на герметичность проводятся под давлением, равным рабочему. Для сальниковых кранов допустимое значение утечки составляет 0,06 кубических сантиметров в минуту на каждый миллиметр диаметра, для шаровых и конусных кранов утечки быть не должно.
Проблемы, связанные с эксплуатацией
В процессе эксплуатации кранов могут возникать проблемы, связанные с некачественной обработкой поверхностей, несовпадением деталей, наличием полостей и раковин в корпусе, а также неправильной сборкой. Эти дефекты могут привести к снижению герметичности, увеличению износа и, как следствие, к аварийным ситуациям.
Методы контроля качества
Контроль качества кранов, изготовленных в соответствии с ГОСТ 21345-78, включает в себя ряд мероприятий:
-
Первичные испытания на герметичность и прочность, проводимые для каждого изделия.
-
Периодические испытания на износостойкость и устойчивость материалов к агрессивным средам.
-
Длительные испытания на надежность работы в условиях эксплуатации.
Сравнение с другими стандартами
ГОСТ 21345-78 следует отличать от других нормативных актов, регламентирующих требования к кранам. Основные различия между ГОСТ 21345-78 и другими стандартами представлены в таблице ниже:
/ Параметр / ГОСТ 21345-78 / ГОСТ 3326-86 (Краны пробковые) / ГОСТ 28343-94 (Краны шаровые, общие ТУ) / /-------------------------------/-----------------------------------------/---------------------------------------/-----------------------------------------/ / Рабочее давление / До 250 кг/см² / До 16 кг/см² / До 160 кг/см² / / Герметичность / Полная / Допустима небольшая утечка / Полная / / Рабочие среды / Любые / Вода, воздух, газ / Вода, газ / / Область применения / Для систем с высокими давлениями / Для систем с невысокими давлениями / Для промышленных трубопроводов /
Как видно из таблицы, ГОСТ 21345-78 ориентирован на эксплуатацию кранов в более жестких условиях по сравнению с ГОСТ 3326-86 и ГОСТ 28343-94.
Практические рекомендации
На основании опыта работы с кранами, изготовленными в соответствии с требованиями ГОСТ 21345-78, можно сформулировать следующие рекомендации:
Для конструкторов и технологов:
-
При проектировании кранов, предназначенных для работы с абразивными материалами, рекомендуется использовать конусные краны, которые обладают более высокой ремонтопригодностью.
-
Учитывать температурные условия эксплуатации кранов и выбирать материалы, соответствующие требованиям ГОСТ 21345-78.
Для специалистов по контролю качества и закупок:
-
Осуществлять проверку сопроводительной документации, включая сертификаты соответствия и результаты испытаний.
-
Проводить визуальный осмотр кранов на наличие дефектов и проверять плавность хода.
-
Проводить дополнительные испытания на герметичность, даже если изделие прошло первичную проверку на заводе.
-
Убедиться в наличии четкой маркировки на кране с указанием всех необходимых технических характеристик.
ГОСТ 21345-78 является ключевым нормативным документом, обеспечивающим безопасность и надежность эксплуатации трубопроводных систем. Понимание и строгое соблюдение требований этого стандарта является необходимым условием для предотвращения аварийных ситуаций и обеспечения долговечности оборудования.
