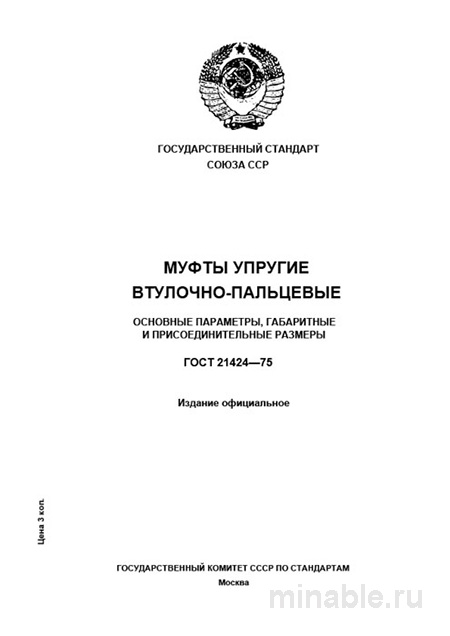

Обзор ГОСТ 21424-75: Принципы функционирования и ключевые аспекты
В машиностроительной отрасли обеспечение надежности привода является критически важным фактором, определяющим эффективность работы производственных линий и конвейерных систем. Одним из ключевых элементов приводных механизмов являются упругие втулочно-пальцевые муфты (МУВП), параметры и качество которых регламентируются стандартом ГОСТ 21424-75. Данный нормативный документ направлен на унификацию конструктивных характеристик и эксплуатационных свойств муфт, что обеспечивает их взаимозаменяемость и совместимость при использовании в различных технологических процессах.
Цель и область применения стандарта
Стандарт ГОСТ 21424-75 устанавливает требования к основным параметрам, размерам и техническим характеристикам упругих втулочно-пальцевых муфт. Его основное назначение — обеспечение идентичности и взаимозаменяемости муфт, независимо от производителя.
МУВП, соответствующие данному стандарту, применяются для соединения валов электродвигателей, насосов, компрессоров, вентиляторов и других видов оборудования. Они обеспечивают передачу крутящего момента, компенсируют небольшие погрешности в соосности валов, а также демпфируют вибрации и динамические нагрузки.
Следует отметить, что стандарт предполагает эксплуатацию муфт в условиях, исключающих воздействие агрессивных сред, таких как пыль, влага или абразивные частицы. В случае необходимости работы в неблагоприятных условиях рекомендуется использование защитных кожухов, конструкция которых разрабатывается на этапе проектирования.
Основные технические требования
Стандарт ГОСТ 21424-75 содержит детализированные требования к конструктивным параметрам муфт, включая:
-
Размеры крепежных элементов: диаметр валов, количество и расположение шпоночных пазов, длину муфты. Эти параметры определяют конструктивные особенности валов и мест их крепления.
-
Габаритные размеры: длина и диаметр муфты, необходимые для корректного размещения и монтажа в системе.
-
Предельные значения крутящего момента и скорости вращения: ключевые характеристики, учитываемые при выборе муфты в зависимости от условий эксплуатации.
Материалы изготовления
Стандарт не предоставляет детального описания материалов, однако содержит общие рекомендации:
-
Полумуфты: изготавливаются из чугуна или стали, обеспечивая необходимую прочность и долговечность.
-
Пальцы: выполняются из закаленной стали, что гарантирует их высокую механическую стойкость.
-
Втулки: производятся из резины, выбор которой осуществляется с учетом марки и твердости для обеспечения оптимальных эксплуатационных характеристик.
Контроль качества муфт
Контроль качества муфт является важным этапом производственного процесса. В рамках проверки выполняются следующие операции:
-
Визуальный осмотр: проверка на наличие дефектов, таких как трещины, заусенцы и отсутствие деталей.
-
Измерение размеров: контроль соответствия геометрических параметров установленным стандартам.
-
Проверка сборки: оценка легкости сборки и отсутствия перекосов.
-
Контроль маркировки: проверка наличия необходимой информации о типе муфты и производителе.
Возможные проблемы и их причины
При эксплуатации упругих втулочно-пальцевых муфт могут возникнуть следующие проблемы:
-
Использование некачественной резины: приводит к снижению эксплуатационных характеристик и преждевременному выходу из строя.
-
Несоответствие полумуфт по соосности: вызывает вибрацию и ускоренный износ.
-
Неправильное выполнение шпоночных пазов: может привести к поломке шпонок.
Сравнение с другими типами муфт
В машиностроении также применяются муфты с торообразной оболочкой, которые имеют следующие отличия от упругих втулочно-пальцевых муфт:
/ Критерий / Упругая втулочно-пальцевая муфта (ГОСТ 21424-75) / Муфта с торообразной оболочкой (ГОСТ 20884-93) / /----------/------------------------------------------------/-----------------------------------------------/ / Назначение / Для передачи крутящего момента при умеренных нагрузках и невысоких скоростях, требующих смазки / Для передачи крутящего момента при высоких нагрузках и ударных воздействиях, не требующих смазки / / Компенсация несоосности / Умеренная компенсация, чувствительна к осевым смещениям / Высокая компенсация, включая угловые и радиальные смещения / / Упругий элемент / Резиновые втулки, работающие на сжатие и сдвиг / Резиновая торообразная оболочка, работающая на кручение / / Эксплуатация / Требует регулярного контроля и смазки / Необслуживаемая, полностью герметичная / / Допуски на монтаж / Более строгие требования к точности монтажа / Более мягкие допуски, позволяющие компенсировать погрешности установки /
Практические рекомендации
Для обеспечения надежной эксплуатации упругих втулочно-пальцевых муфт рекомендуется учитывать следующие аспекты:
-
Выбор с запасом: предпочтение следует отдавать муфтам с характеристиками, превышающими расчетные значения, что минимизирует риск поломок.
-
Качество резины: использование резины соответствующей марки и твердости для увеличения срока службы.
-
Правильная установка: применение специализированных инструментов для проверки соосности валов и обеспечения точного монтажа.
-
Ведение учета: регулярная проверка состояния муфт и документирование результатов для своевременного выявления и устранения неисправностей.
Заключение
Стандарт ГОСТ 21424-75 играет важную роль в обеспечении качества и надежности упругих втулочно-пальцевых муфт, используемых в машиностроительной отрасли. Соблюдение требований данного стандарта позволяет минимизировать риски, связанные с эксплуатацией муфт, и обеспечить долговечность и эффективность производственных систем.
