Обзор ГОСТ 21424-93: Рабочие элементы приводных систем

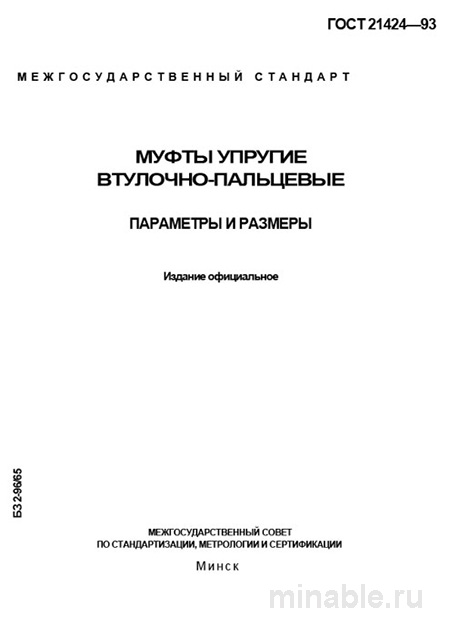

ГОСТ 21424-93 "Муфты упругие втулочно-пальцевые. Параметры и размеры" является нормативным документом, регламентирующим требования к конструкции, материалам и техническим характеристикам упругих втулочно-пальцевых муфт (УВПМ). Эти муфты предназначены для соединения валов в различных машинах и механизмах, обеспечивая передачу вращательного движения и демпфирование вибраций. УВПМ характеризуются простотой конструкции, ремонтопригодностью и экономичностью, что делает их широко востребованными в различных отраслях промышленности. В данном обзоре рассматриваются основные положения стандарта и особенности его применения на практике.
Функциональное назначение муфт
Упругие втулочно-пальцевые муфты (УВПМ) предназначены для соединения двух валов, обеспечивая их синхронное вращение. Они выполняют функции передачи крутящего момента, компенсации радиальных и угловых смещений валов, а также демпфирования динамических нагрузок. Это способствует обеспечению стабильной и надежной работы машин и механизмов, снижая риск возникновения аварийных ситуаций.
Области применения УВПМ:
-
Насосные и вентиляторные установки
-
Конвейерные и транспортные системы
-
Механизмы с номинальной мощностью до нескольких десятков киловатт
Важно отметить:
-
УВПМ не предназначены для эксплуатации при высоких скоростях вращения (свыше 300-350 об/мин)
-
Муфты не рекомендуется использовать в условиях высоких температур и агрессивной среды, где резина может подвергаться деструкции
Основные технические характеристики и конструкция
ГОСТ 21424-93 регламентирует девять типоразмеров муфт, различающихся по диаметру вала и другим конструктивным параметрам. Основные элементы конструкции УВПМ включают:
-
Полумуфты, изготавливаемые из чугуна или стали
-
Стальные пальцы, подвергнутые термической обработке для повышения прочности
-
Резиновые втулки, обеспечивающие упругую деформацию и демпфирование колебаний
Основные геометрические параметры:
-
Диаметр вала, на который устанавливается муфта (диапазон от 18 до 75 мм)
-
Расстояние между пальцами
-
Толщина и форма резиновых втулок
При сборке УВПМ необходимо учитывать следующие факторы:
-
Наличие минимального зазора между элементами муфты для компенсации возможных смещений валов
-
Обеспечение соосности валов для предотвращения вибраций и преждевременного износа
Материалы и методы контроля качества
Материалы, используемые для изготовления УВПМ, должны соответствовать требованиям стандарта. Полумуфты изготавливаются из чугуна или стали, пальцы подвергаются закалке, а резиновые втулки изготавливаются из маслобензостойкой резины, устойчивой к воздействию низких температур.
Контроль качества муфт включает:
-
Визуальный осмотр на предмет наличия трещин, сколов и других дефектов
-
Измерение геометрических параметров для обеспечения соответствия техническим требованиям
-
Испытания на твердость стальных пальцев и проверку эластичности резиновых втулок
Сравнительный анализ с другими типами муфт
Существуют различные типы муфт, однако УВПМ часто выбираются из-за их простоты, надежности и низкой стоимости.
Сравнение с муфтой с торообразной оболочкой (УОП):
-
УВПМ:
-
Простая конструкция
-
Подходит для передачи крутящего момента при низких и средних скоростях вращения
-
Легко заменяемые резиновые втулки
-
-
УОП:
-
Более сложная конструкция
-
Способна работать при высоких скоростях вращения
-
Сложность замены отдельных элементов конструкции
-
Рекомендации по выбору и эксплуатации
-
При выборе муфты рекомендуется учитывать запас прочности, выбирая типоразмер с диаметром, превышающим расчетный на 10-15%
-
Важно обеспечить соосность валов для предотвращения вибраций
-
При покупке необходимо проверять качество закалки пальцев и эластичность резиновых втулок
-
Рекомендуется вести журнал технического обслуживания для своевременного выявления и устранения неисправностей
-
При обнаружении износа одной из резиновых втулок рекомендуется заменить все втулки одновременно
Заключение
ГОСТ 21424-93 является важным нормативным документом, регламентирующим технические характеристики и требования к изготовлению упругих втулочно-пальцевых муфт. Эти муфты являются надежным и экономичным решением для большинства приводных систем. Понимание положений стандарта позволяет правильно выбирать и эксплуатировать муфты, обеспечивая долговечность и надежность работы оборудования.
