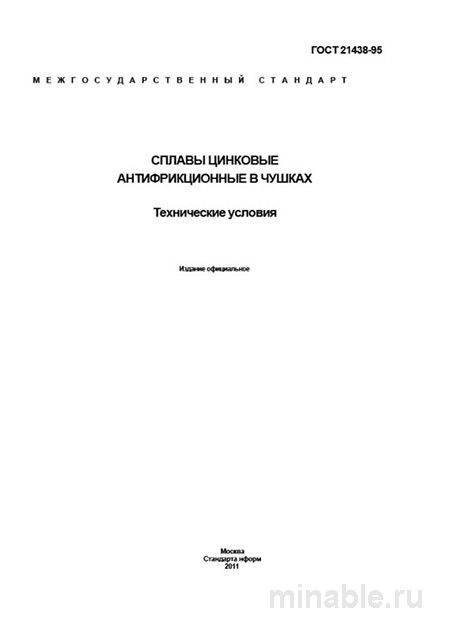

Обзор стандарта ГОСТ 21438-95: Антифрикционные цинковые сплавы для производственных нужд
В условиях интенсивного износа деталей, характерного для машиностроения, особое значение приобретает правильный выбор материалов, обладающих высокой износостойкостью. Стандарт ГОСТ 21438-95 регламентирует производство цинковых сплавов в форме чушек, предназначенных для изготовления подшипниковых элементов. Эти сплавы позволяют снизить затраты на производство, заменяя более дорогостоящие материалы, такие как оловянные и свинцовые бронзы, при сохранении высокого уровня эксплуатационных характеристик.
Цель и область применения стандарта
ГОСТ 21438-95 устанавливает требования к качеству и технологическим параметрам цинковых сплавов, используемых для производства подшипников, втулок и других компонентов, работающих в условиях повышенного трения. Применение данных сплавов способствует снижению интенсивности износа деталей, что особенно актуально для тяжелой техники, автотранспорта, сельскохозяйственного оборудования и подъемных механизмов.
Характеристики цинковых сплавов
Стандарт предусматривает три основные марки цинковых сплавов: ЦАМ9-1,5, ЦАМ10-5 и ЦАМ10-2. В маркировке сплавов указываются процентные содержания алюминия и меди.
-
Химический состав: Сплавы должны содержать определенное количество алюминия и меди, а также не более 0,01% магния. Превышение допустимого содержания магния может привести к снижению пластичности и увеличению хрупкости материала.
-
Механические свойства: Сплавы должны обладать пределом прочности при растяжении в диапазоне 250-300 МПа, твердостью 90-120 HB и относительным удлинением не менее 0,5-0,7%.
-
Внешний вид чушек: Чушки должны быть чистыми, без посторонних включений и механических повреждений. Масса одной чушки не должна превышать 25 кг. Поверхность чушек должна иметь серебристо-серый цвет с голубоватым отливом.
Контроль качества
Контроль качества цинковых сплавов осуществляется на нескольких этапах. Первоначально проводится визуальный осмотр каждой пятой чушки из партии. Затем одна из чушек подвергается разрушающему контролю, включающему измерение твердости и анализ микроструктуры излома. При выявлении несоответствий установленным требованиям проводится химический анализ состава сплава.
Сравнительный анализ с другими материалами
Цинковые сплавы, регламентированные ГОСТ 21438-95, находят широкое применение в качестве альтернативы оловянным и алюминиевым бронзам. Основные характеристики и области применения данных материалов приведены в таблице:
/ Параметр / Цинковые сплавы (ГОСТ 21438-95) / Оловянные бронзы (ГОСТ 613-79) / Алюминиевые бронзы (ГОСТ 1639-2009) / /-------------------------/-------------------------------------------/-----------------------------------------/-------------------------------------------/ / Основное назначение / Замена бронз в узлах трения / Высоко нагруженные подшипниковые узлы / Детали, работающие при высоких температурах / / Предел прочности, МПа / 250-300 / ≥200 / ≥500 / / Твердость, HB / 90-120 / 60-70 / 100-120 / / Относительное удлинение, % / 0,5-0,7 / ≥4 / ≥10 / / Ключевое преимущество / Низкая стоимость / Хорошие антифрикционные свойства / Высокая прочность / / Главный недостаток / Низкая ударная вязкость / Высокая стоимость / Сложность литья /
Рекомендации для специалистов
-
Выбор марки сплава: При статических нагрузках рекомендуется использовать сплав ЦАМ10-5, для динамических нагрузок с ударными воздействиями — ЦАМ9-1,5. Сплав ЦАМ10-2 является универсальным решением для широкого спектра задач.
-
Контроль качества: Перед приобретением партии чушек необходимо провести визуальный осмотр и, при необходимости, запросить у поставщика сертификат с результатами химического анализа.
-
Организация процесса литья: Для обеспечения высокого качества отливок необходимо использовать защитные флюсы и контролировать температурный режим литья, избегая перегрева сплава.
-
Возможные дефекты: В процессе производства и эксплуатации цинковых сплавов могут возникать такие дефекты, как расслоения, пористость и отклонения в химическом составе, что требует внимательного контроля на всех этапах производства.
Заключение
ГОСТ 21438-95 является важным нормативным документом, обеспечивающим качество и надежность цинковых сплавов, применяемых в машиностроении. Правильный выбор марки сплава, соблюдение технологии производства и контроль качества на всех этапах позволяют эффективно использовать данные материалы, снижая затраты без ущерба для эксплуатационных характеристик продукции.
