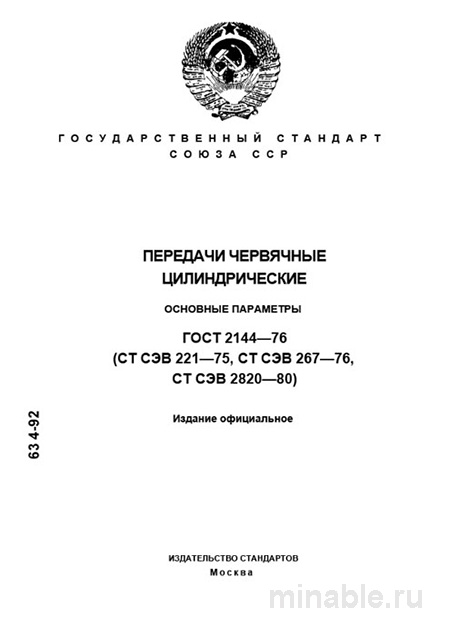

Обзор ГОСТ 2144-76: Практический взгляд
ГОСТ 2144-76 представляет собой нормативный документ, регламентирующий проектирование и изготовление деталей для машин. Данный стандарт обеспечивает взаимозаменяемость деталей, произведенных на различных предприятиях.
Назначение и область применения ГОСТ 2144-76
Стандарт устанавливает требования к геометрическим параметрам и конструктивным особенностям червячных передач. Эти механизмы предназначены для передачи вращательного движения и усилия в различных машинах и механизмах, таких как подъемники, конвейеры и другие устройства.
Основная цель стандарта — обеспечение унификации деталей червячных передач, что позволяет обеспечивать их взаимозаменяемость и корректное функционирование в составе механизмов.
Основные технические требования
ГОСТ 2144-76 регламентирует следующие параметры червячных передач:
-
диаметр червяка;
-
число заходов червяка;
-
шаг витков;
-
угол подъема витков;
-
профиль зубьев червячного колеса.
Примечание для молодых специалистов: стандарт предусматривает два типа червяков, различающихся числом заходов. Использование инструмента, предназначенного для одного типа червяка, может привести к невозможности изготовления деталей для другого типа.
Методы контроля качества
Стандарт не регламентирует конкретные методы контроля качества, однако определяет перечень параметров, подлежащих проверке:
-
диаметр червяка;
-
шаг и угол витков;
-
профиль и параметры зубьев червячного колеса.
Наиболее распространенные дефекты червячных передач включают:
-
несоответствие профиля витков на краях;
-
отклонение шага витков от номинального значения;
-
несоответствие угла профиля зубьев установленным требованиям.
Взаимосвязь с другими нормативными документами
ГОСТ 2144-76 является частью системы нормативных документов, регулирующих производство и эксплуатацию червячных передач. В комплексе с другими стандартами, такими как ГОСТ 19036-2012 и ГОСТ 3675-81, он обеспечивает всестороннее регулирование процесса проектирования, изготовления и контроля качества деталей.
-
ГОСТ 2144-76 определяет конструктивные параметры и размеры деталей.
-
ГОСТ 19036-2012 устанавливает методы расчета параметров деталей для обеспечения их прочности и долговечности.
-
ГОСТ 3675-81 регламентирует общие требования к технологическим процессам изготовления, методам контроля и условиям хранения готовых изделий.
Рекомендации для специалистов
Для технологов и производственных инженеров:
-
Обеспечить точность используемых измерительных инструментов.
-
При необходимости осуществлять дополнительную механическую обработку деталей для достижения требуемых параметров.
Для специалистов по закупкам:
-
При оформлении заказов на изготовление деталей указывать соответствие продукции требованиям ГОСТ 2144-76.
-
Требовать от поставщиков предоставления полного комплекта технической документации, подтверждающей соответствие продукции установленным стандартам.
Заключение
ГОСТ 2144-76, несмотря на свою давность, остается актуальным нормативным документом, регламентирующим проектирование и изготовление червячных передач. Понимание требований данного стандарта позволяет инженерам и техникам создавать качественные и надежные детали, обеспечивающие долговечность и безотказную работу механизмов.
