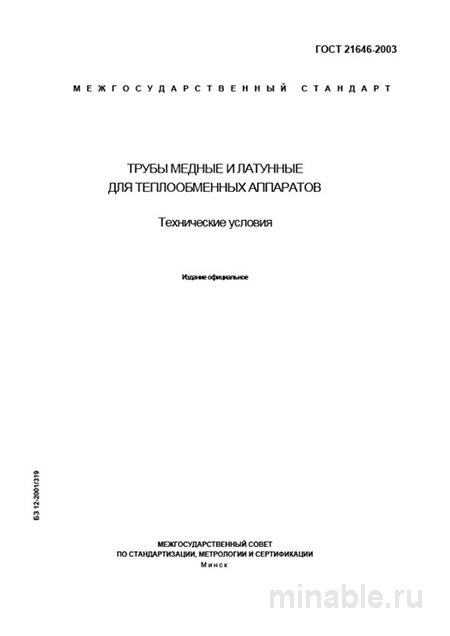

Обзор ГОСТ 21646-2003: Практический аспект применения в производственном процессе
При проектировании и изготовлении теплообменных аппаратов необходимо уделять особое внимание качеству труб, по которым циркулирует теплоноситель. Эти трубы выполняют критически важную функцию в системе, обеспечивая эффективную передачу тепловой энергии. От их надежности и эксплуатационных характеристик зависит долговечность и стабильность работы всего теплообменного оборудования. ГОСТ 21646-2003 представляет собой специализированный стандарт, регламентирующий требования к качеству труб, предназначенных исключительно для использования в теплообменниках, испарителях и конденсаторах. В данном обзоре будет рассмотрен практический аспект применения данного стандарта, без акцента на формальные перечисления его требований.
Назначение и область применения ГОСТ 21646-2003
Настоящий стандарт устанавливает требования к качеству медных и латунных труб, предназначенных для эксплуатации в условиях повышенных температур и давления. Эти трубы не предназначены для использования в системах водоснабжения или газоснабжения, а предназначены исключительно для теплообменных процессов, где требуется высокая устойчивость к температурным колебаниям и механическим нагрузкам.
Основные положения стандарта
Материалы изготовления
Трубы, соответствующие требованиям ГОСТ 21646-2003, изготавливаются из двух видов материалов — меди и латуни.
-
Медь: Применяются марки М1, М1р, М2, М2р. Марка М1р характеризуется раскислением металла, что исключает наличие пор и обеспечивает лучшую свариваемость и пайку.
-
Латунь: Используются марки Л96, Л90, Л85, Л70. Выбор конкретной марки зависит от условий эксплуатации, например, в пресной воде рекомендуется использовать марку Л96, в морской воде — марки с содержанием мышьяка (As) в диапазоне 0,03–0,06%, что повышает коррозионную стойкость труб.
Геометрические параметры
Стандарт регламентирует точные значения наружного диаметра и толщины стенки труб. Эти параметры являются критическими для обеспечения герметичности соединений и надежности закрепления труб в теплообменных аппаратах. Несоответствие заданным геометрическим размерам может привести к следующим негативным последствиям:
-
Нарушение герметичности соединений.
-
Образование дефектов поверхности (задиров, микротрещин).
-
Неравномерное растяжение труб, что снижает их механическую прочность.
При приемке труб необходимо проводить тщательный контроль геометрических параметров с использованием микрометра и других измерительных инструментов.
Механические свойства
Трубы, изготовленные в соответствии с ГОСТ 21646-2003, должны обладать высокой прочностью и пластичностью. Для проверки этих характеристик проводятся испытания на изгиб, развальцовку и гидравлические испытания. Гидравлические испытания позволяют оценить герметичность труб и их способность выдерживать внутреннее давление без утечек.
Процедуры контроля качества
Контроль качества труб является важным этапом производственного процесса. Для обеспечения соответствия продукции требованиям стандарта необходимо выполнить следующие действия:
-
Проверка сопроводительных документов: Удостоверьтесь, что трубы соответствуют требованиям ГОСТ 21646-2003. Особое внимание следует уделить марке материала, состоянию поставки (мягкая, полутвердая или твердая), а также геометрическим параметрам.
-
Визуальный осмотр: Поверхность труб должна быть чистой, без следов коррозии, трещин и других дефектов.
-
Измерение геометрических параметров: Необходимо провести измерения наружного диаметра и толщины стенки нескольких труб из партии. Результаты измерений должны соответствовать установленным стандартом допускам.
-
Контроль внутренней поверхности: Для выявления скрытых дефектов, таких как микротрещины, используются эндоскопы.
Сравнительный анализ с другими стандартами
Для более полного понимания особенностей ГОСТ 21646-2003 целесообразно провести сравнительный анализ с другими действующими стандартами. Ниже представлена таблица, иллюстрирующая основные различия между ГОСТ 21646-2003 и другими стандартами:
\
-
Параметр ГОСТ 21646-2003 (Теплообменные) ГОСТ 617-2006 (Трубы медные общего назначения) ГОСТ 859-2001 (Медь и сплавы) \
-
Основное назначение Теплообменники, работа под давлением Общего машиностроения, гидравлические системы Сортовой прокат (заготовка для дальнейшего производства) \
-
Допуски по геометрии Очень точные (особенно по толщине стенки) Менее точные Не регламентирует готовые трубы \
-
Требования к поверхности Очень строгие, без дефектов Более мягкие, допускаются небольшие дефекты Не регламентирует готовые трубы \
-
Механические испытания Обязательно испытание на сплющивание/раздачу Испытание на сплющивание — по требованию Регулирует только химический состав и механические свойства сплава \
-
Марки сплавов Специализированный подбор (мышьяковистые латуни) Широкий выбор, без узкой специализации Определяет марки меди и сплавов \
Практические рекомендации для специалистов
При заказе труб, соответствующих требованиям ГОСТ 21646-2003, необходимо учитывать следующие рекомендации:
-
Указание марки материала и состояния поставки: В заказе необходимо четко указывать марку материала (например, М1р) и состояние поставки (мягкая, полутвердая, твердая).
-
Точные геометрические параметры: Необходимо указывать точные размеры труб с указанием допуска (например, "с нормальными допусками").
-
Проверка качества при приемке: При приемке партии труб необходимо проводить не только проверку сопроводительных документов, но и визуальный осмотр, измерение геометрических параметров и контроль внутренней поверхности с использованием эндоскопа.
-
Условия хранения: Трубы должны храниться в закрытых помещениях в оригинальной упаковке, исключающей контакт с другими металлами и предотвращающей возможность коррозии.
-
Предварительная обработка перед установкой: Перед установкой труб рекомендуется проводить отжиг (если это не мягкие трубы) для снятия внутренних напряжений и повышения пластичности материала, что снижает вероятность возникновения дефектов при монтаже.
ГОСТ 21646-2003 является важным нормативным документом, обеспечивающим высокие эксплуатационные характеристики теплообменных аппаратов. Понимание и соблюдение требований данного стандарта позволяет избежать аварийных ситуаций, повысить надежность и долговечность оборудования, а также обеспечить его стабильную работу в течение всего срока службы.
