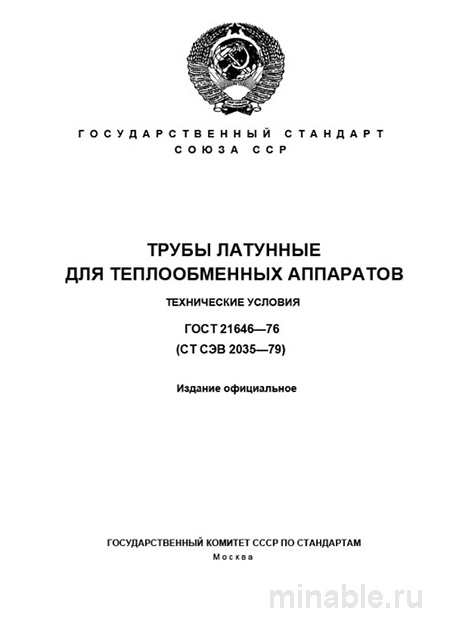

ГОСТ 21646-76: Комплексный разбор и полное описание

Обзор ГОСТ 21646-76: требования к медным и латунным трубам для теплообменников

Назначение и область применения

ГОСТ 21646-76 устанавливает технические условия на изготовление труб из меди и её сплавов, предназначенных для использования в теплообменных аппаратах, работающих под давлением. Данный стандарт регулирует параметры, обеспечивающие высокую прочность, коррозионную стойкость и герметичность труб, что критически важно для их эксплуатации в условиях повышенных нагрузок.

Основные требования к трубам

Материалы

Трубы изготавливаются из меди марок М1, М2 и М3, а также из латуни марок Л68 и Л70. Выбор материалов обусловлен их высокой механической прочностью, коррозионной стойкостью и способностью выдерживать значительные перепады температур.

Для эксплуатации в морской воде рекомендуется использовать трубы из чистой меди, поскольку латунные сплавы подвержены интенсивной коррозии в солёной среде.

Геометрические параметры

Стандарт регламентирует точность изготовления труб по диаметру и толщине стенки. Допуски на диаметр составляют ±0,10 мм, а на толщину стенки — ±0,10 мм. Эти параметры обеспечивают плотную стыковку труб и минимизируют риск протечек.

Механические характеристики

Трубы подвергаются испытаниям на прочность и пластичность. Они должны выдерживать растяжение без разрушения, а также сохранять целостность при сжатии. Эти испытания гарантируют долговечность и надежность эксплуатации труб в условиях высоких давлений и температурных колебаний.

Контроль качества

Качество труб проверяется на всех этапах производства и перед отправкой заказчику. Процедура контроля включает:

1. Визуальный осмотр для выявления дефектов поверхности, таких как ржавчина, трещины и механические повреждения.

2. Измерение геометрических параметров для подтверждения соответствия стандартам.

3. Механические испытания на прочность и пластичность для оценки способности труб выдерживать эксплуатационные нагрузки.

4. Осмотр концов труб, где наиболее часто возникают дефекты, требующие особого внимания.

Сравнительный анализ

Для наглядного представления различий между ГОСТ 21646-76 и другими стандартами, регламентирующими производство медных труб, приведем следующую таблицу:

/ Параметр / ГОСТ 21646-76 (для теплообменников) / ГОСТ 617-2006 (для общего использования) / /--------------------------------/---------------------------------------/------------------------------------------/ / Назначение / Теплообменные аппараты / Водопроводные системы / / Допуски по диаметру / ±0,10 мм / ±0,20 мм / / Допуски по толщине стенки / ±0,10 мм / ±0,15 мм / / Требования к прочности / Очень строгие / Менее строгие / / Требования к чистоте поверхности/ Высокие / Средние /

Рекомендации для пользователей

1. При заказе труб необходимо указывать полное обозначение, включая марку материала, размеры и стандарт. Например, Труба М2р 16х1,5 ГОСТ 21646-76.

2. Для эксплуатации в агрессивных средах рекомендуется использовать трубы из чистой меди. Латунные трубы следует применять в менее агрессивных условиях.

3. Хранение труб должно осуществляться в сухом, защищенном от влаги месте.

4. Перед установкой труб необходимо проводить их визуальный и измерительный контроль для подтверждения соответствия требованиям стандарта.

Заключение

ГОСТ 21646-76 является ключевым нормативным документом, определяющим требования к качеству медных и латунных труб, используемых в теплообменных аппаратах. Соблюдение данного стандарта обеспечивает высокую надежность и долговечность оборудования, что особенно важно для промышленных и энергетических систем.
