Обзор ГОСТ 21858-78: применение ввертных штуцеров
В машиностроительной отрасли критически важно обеспечить надежность всех соединений. Это гарантирует безопасность эксплуатации оборудования, его стабильную работу и экономию финансовых ресурсов. Среди многообразия деталей трубопроводных систем особое место занимают ввертные штуцеры, регламентируемые ГОСТ 21858-78. Несмотря на возраст стандарта, он продолжает оставаться актуальным и необходимым для инженеров и технологов.
Назначение и области применения ввертных штуцеров

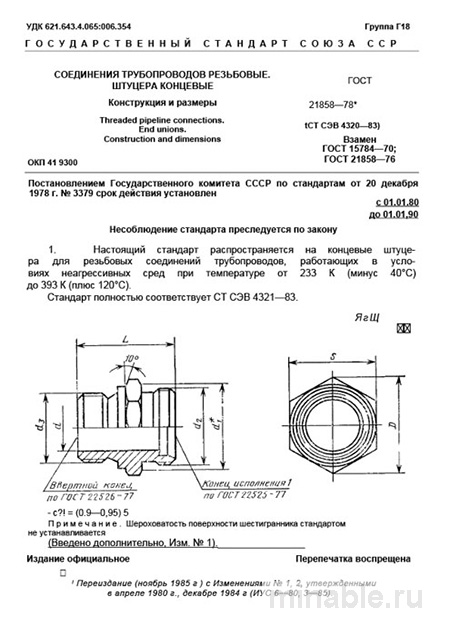

ГОСТ 21858-78 определяет конструктивные особенности и размеры ввертных штуцеров, которые используются для герметичного соединения труб в гидравлических и пневматических системах. Такие системы применяются в станкостроении, прессовом оборудовании и других технологических установках. Ввертные штуцеры характеризуются возможностью непосредственного монтажа в корпус устройства, что обеспечивает их компактность и надежность.
Данные штуцеры рассчитаны на эксплуатацию в условиях высокого давления до 630 кгс/см². Они изготавливаются с конической или цилиндрической резьбой, что позволяет адаптировать их под конкретные технические требования.
Материалы и покрытия
Стандарт регламентирует использование углеродистых и легированных сталей для производства ввертных штуцеров. В зависимости от условий эксплуатации, применяются различные марки сталей: для стандартных условий – стали 35 или 45, для работы в агрессивных средах – нержавеющие стали 20Х13 или 12Х18Н10Т, обладающие высокой коррозионной стойкостью и термостойкостью.
Для защиты от коррозии штуцеры покрываются цинком. Важно, чтобы покрытие не наносилось на конус и резьбу, чтобы избежать нарушения герметичности соединений.
Методы контроля качества
При приемке партии ввертных штуцеров проводится комплексная проверка на соответствие требованиям ГОСТ 21858-78. Основные этапы контроля включают:
-
Внешний осмотр на наличие дефектов, таких как заусенцы, трещины и другие несоответствия.
-
Метрологическую проверку резьбы с использованием специализированных инструментов для обеспечения соответствия геометрических параметров.
-
Измерение угла конуса с помощью угломеров для точного соответствия стандартам.
Часто встречаются случаи нарушения качества материалов или отклонения от технологических процессов при производстве, что может привести к дефектам, таким как неточная резьба или несоответствие угла конуса, что, в свою очередь, может стать причиной утечек или поломок оборудования.
Сравнительный анализ ГОСТ 21858-78 с другими стандартами
В отличие от других стандартов, ГОСТ 21858-78 регламентирует ввертные штуцеры, предназначенные для вкручивания в корпус устройства. Рассмотрим основные различия с другими стандартами:
/ Параметр / ГОСТ 21858-78 (Ввертной штуцер) / ГОСТ 22792-83 (Быстросъемный штуцер) / ГОСТ 28352-89 (Приварной штуцер) / /--------------------------/---------------------------------------------------------/----------------------------------------------------------/-----------------------------------------------------------/ / Основное назначение / Постоянное соединение с корпусом / Быстрое подключение и отключение / Неразъемное соединение с помощью сварки / / Способ монтажа / Вкручивание / Защелкивание / Приварка / / Уплотнение / Металл по металлу или уплотнительное кольцо / Конусное уплотнение с использованием резины / Сварной шов / / Разъемность / Условно-разъемный / Многократно разъемный / Неразъемный / / Область давления / До 630 кгс/см² / До 320 кгс/см² / До 10000 кгс/см² и выше /
Рекомендации для специалистов
Инженерам и конструкторам:
-
Обязательно указывать в технической документации конкретный стандарт, марку стали, тип покрытия и группу прочности материала.
-
Для систем с переменными нагрузками рекомендуется использовать штуцеры с конической резьбой.
-
Затяжка штуцеров должна производиться с учетом технических требований, чтобы избежать как недостаточной герметичности, так и повреждения резьбы.
Специалистам по закупкам:
-
При оформлении заказов необходимо детально указывать все ключевые параметры, включая марку стали, тип покрытия (без покрытия на резьбе и конусе), группу прочности и другие характеристики.
-
Для контроля качества рекомендуется использовать специализированные инструменты: калибры для резьбы, угломеры, штангенциркули и другие измерительные приборы.
-
В некоторых случаях целесообразно проводить выборочный контроль твердости и химического состава материалов для подтверждения их соответствия требованиям.
ГОСТ 21858-78 является важным нормативным документом, обеспечивающим надежность трубопроводных систем. Правильное применение данного стандарта позволяет избежать дефектов и существенно повысить эксплуатационные характеристики оборудования.
