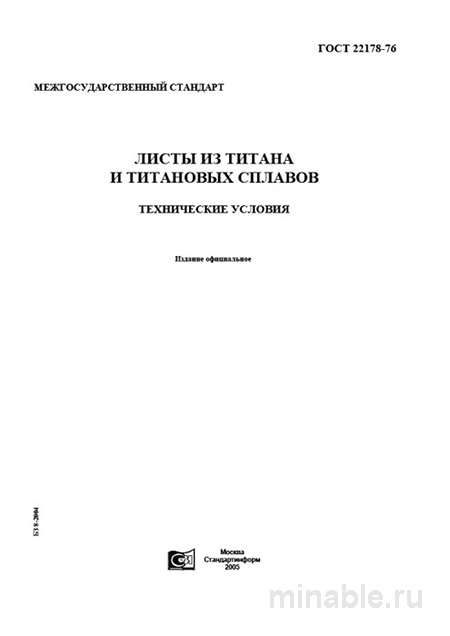

Обзор стандарта ГОСТ 22178-76: Технический анализ и практические рекомендации
В области машиностроения, особенно при использовании материалов в условиях агрессивных сред и высоких механических нагрузок, титановые листы являются критически важными конструкционными элементами. Правильный выбор и контроль качества таких листов являются ключевыми факторами, обеспечивающими надежность и долговечность изделий. ГОСТ 22178-76, несмотря на свой более чем полувековой возраст, продолжает оставаться актуальным нормативным документом, регламентирующим производство титановых листов. В данном обзоре мы рассмотрим основные положения стандарта, его применение и особенности с точки зрения инженера-технолога и специалиста по контролю качества.
Назначение и область применения ГОСТ 22178-76
Стандарт ГОСТ 22178-76 устанавливает технические требования к производству титановых листов, включая горячекатаные, холоднокатаные и термически обработанные варианты. Эти изделия находят широкое применение в условиях, требующих высокой прочности, устойчивости к коррозии и экстремальным температурам. Основные области применения включают:
-
Химическую и нефтехимическую промышленность (емкости, теплообменники, реакторы);
-
Авиастроение и судостроение (корпусные конструкции, ключевые элементы силовых установок);
-
Энергетическую отрасль;
-
Медицинскую промышленность (изделия, не вызывающие нежелательных реакций в организме).
Следует отметить, что стандарт в основном распространяется на сплавы титана с основным легирующим элементом — алюминием (например, марки ВТ5, ВТ5-1, ОТ4, ОТ4-1). Такие сплавы обладают высокой прочностью и пластичностью, однако их применение ограничено средами с высокой агрессивностью, где требуются специализированные сплавы с другими легирующими элементами.
Основные технические требования к листам
ГОСТ 22178-76 детально регламентирует характеристики титановых листов, включая:
Материалы изготовления
Листы могут быть выполнены из чистого титана (марки ВТ1-00, ВТ1-) или титановых сплавов (ВТ5, ВТ5-1, ВТ6, ВТ6с, ОТ4, ОТ4-1, ПТ-3В, ПТ-7М). Выбор марки сплава зависит от конкретных эксплуатационных требований, включая необходимость в высокой прочности, пластичности или устойчивости к коррозии. Например, для деталей, подвергающихся штамповке, предпочтительны сплавы с более низкой прочностью, такие как ВТ1- или ОТ4, в то время как для изделий, испытывающих значительные механические нагрузки, используются сплавы ВТ5 или ВТ6.
Геометрические параметры
Стандарт устанавливает жесткие требования к размерам титановых листов, включая толщину, ширину, длину и плоскостность. Для холоднокатаных изделий эти параметры более строгие по сравнению с горячекатаными. Особое внимание уделяется качеству поверхности листов, поскольку дефекты могут привести к проблемам при последующей обработке и эксплуатации.
Механические свойства
Для каждой марки титановых листов ГОСТ 22178-76 определяет минимальные значения таких характеристик, как предел прочности, предел текучести, относительное удлинение и ударная вязкость. Эти параметры критически важны для обеспечения надежности конструкций и должны быть подтверждены в ходе испытаний.
Контроль качества титановых листов
Контроль качества титановых листов по ГОСТ 22178-76 представляет собой многоэтапный процесс, включающий:
-
Визуальный и измерительный контроль: Листы подвергаются тщательному осмотру на наличие дефектов, таких как трещины, включения, неровности и другие несоответствия. Особое внимание уделяется геометрическим параметрам, включая толщину, форму и размеры.
-
Документальная проверка: Важным элементом контроля является проверка сопроводительных документов, содержащих информацию о марке материала, номере плавки, химическом составе и результатах механических испытаний.
-
Ультразвуковая дефектоскопия: Для изделий, требующих высокой надежности, обязательным этапом контроля является ультразвуковая проверка на наличие внутренних дефектов. Этот метод позволяет выявлять скрытые дефекты, которые могут быть не обнаружены при визуальном осмотре.
Сравнительный анализ с другими стандартами
Для более полного понимания особенностей ГОСТ 22178-76 целесообразно провести его сравнительный анализ с другими стандартами, регламентирующими производство титановых изделий.
/ Параметр / ГОСТ 22178-76 / ГОСТ 23755-79 / ГОСТ 21945-76 / /---------------------------------/--------------------------------------/------------------------------------/--------------------------------------/ / Назначение / Для конструкций под нагрузкой / Для массивных силовых элементов / Для штамповки и других деталей / / Толщина, мм / 0.3–25 (холоднокатаные), 3.0–60 (горячекатаные) / 3.0–60 / 0.3–10 (холоднокатаные), 3.0–25 (горячекатаные) / / Основные марки / ВТ1-, ВТ5, ВТ5-1, ВТ6, ОТ4 / ВТ1-, ВТ5, ВТ6, ВТ14, ВТ20 / ВТ1-, ВТ1-00 / / Требования к свойствам / Высокие и строго нормированные / Механические свойства, структура / Базовые механические свойства / / Контроль качества / УЗК, механические испытания / Строгий УЗК, проверка структуры / Выборочный контроль /
Как видно из таблицы, ГОСТ 22178-76 является стандартом широкого применения, сочетающим в себе высокие требования к качеству и возможность использования для широкого спектра изделий. По сравнению с ГОСТ 21945-76 он более строг, но менее жесток, чем ГОСТ 23755-79, который предназначен для изделий с повышенными требованиями к толщине и механическим свойствам.
Рекомендации для специалистов
На основании многолетнего опыта и анализа требований ГОСТ 22178-76 можно дать следующие рекомендации:
-
При оформлении заказов: Важно указывать не только стандарт ГОСТ 22178-76, но и конкретные параметры листов, такие как состояние (горячекатаные, холоднокатаные, термически обработанные), марка сплава, требования к качеству поверхности и необходимость проведения ультразвуковой дефектоскопии.
-
При приемке продукции: Контроль качества листов должен включать не только проверку сопроводительных документов, но и проведение собственных измерений толщины и геометрических параметров. Особое внимание следует уделить осмотру поверхности и выявлению возможных дефектов.
-
Хранение и обработка: Титановые листы должны храниться в условиях, исключающих их повреждение и коррозию. Контакт с железными и цветными металлами должен быть минимизирован. При обработке листов необходимо использовать специальные методы, учитывающие специфические свойства титана.
Заключение
ГОСТ 22178-76 является важным нормативным документом, регламентирующим производство титановых листов, которые находят широкое применение в различных отраслях промышленности. Понимание требований стандарта и соблюдение правил контроля качества позволяют обеспечить высокое качество продукции и надежность изделий, что является ключевым фактором в условиях эксплуатации в агрессивных средах и при высоких механических нагрузках.
