Обзор ГОСТ 22483-77: руководство для инженеров и технологов

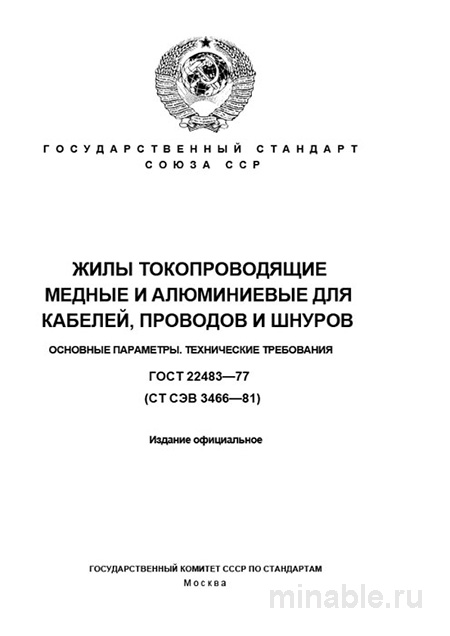

Каждое электротехническое устройство, будь то промышленное оборудование или бытовой прибор, включает в себя проводниковые материалы, такие как провода и кабели. Одним из ключевых компонентов этих материалов является токопроводящая жила, от качества которой зависит надежность и эффективность функционирования всего устройства. ГОСТ 22483-77 представляет собой нормативно-технический документ, регламентирующий требования к изготовлению жил из меди и алюминия, предназначенных для работы в электрических цепях напряжением до 300 вольт включительно.
Цели и задачи ГОСТ 22483-77
Целью данного стандарта является установление единых технических требований к конструктивным и эксплуатационным характеристикам медных и алюминиевых жил, что обеспечивает их взаимозаменяемость и предсказуемость свойств. Это позволяет производителям, разработчикам и пользователям электрических систем стандартизировать подходы к выбору и использованию проводниковых материалов, повышая тем самым качество и безопасность конечной продукции.
ГОСТ 22483-77 распространяется на жилы различного типа, включая жесткие и гибкие конструкции. Жесткие жилы, как правило, применяются в неподвижных соединениях, в то время как гибкие — в устройствах, подверженных механическим нагрузкам и частым перемещениям.
Основные положения стандарта
Гибкость жил
Стандарт предусматривает классификацию жил по степени гибкости, обозначаемой цифрами от 1 до 6. Жилы 1-го класса обладают минимальной гибкостью и предназначены для использования в условиях, где не требуется значительных деформаций. Жилы 6-го класса, напротив, характеризуются высокой гибкостью и применяются в системах, где необходимы частые изгибы без потери эксплуатационных характеристик.
Выбор класса гибкости является критически важным параметром, влияющим на эксплуатационные свойства и стоимость устройства. Использование жилы неподходящего класса может привести к снижению надежности и увеличению затрат на обслуживание.
Размеры и материалы жил
ГОСТ 22483-77 устанавливает допустимые диапазоны диаметров жил, что позволяет производителям точно контролировать их параметры. Для изготовления жил используются высококачественные сплавы меди и алюминия, соответствующие требованиям стандарта.
При выборе материалов важно избегать использования материалов с примесями, которые могут негативно сказаться на электрических характеристиках и долговечности жил. Проверка качества материала может быть осуществлена путем измерения электрического сопротивления, которое должно соответствовать нормативным значениям.
Электрическое сопротивление жил
Одним из ключевых параметров, определяющих качество жилы, является ее электрическое сопротивление. ГОСТ 22483-77 устанавливает строгие требования к этому параметру, обеспечивая его соответствие нормативным значениям в зависимости от толщины жилы. Превышение допустимых значений сопротивления может свидетельствовать о наличии дефектов или несоответствии материала требованиям стандарта.
Методы контроля качества жил
Для обеспечения соответствия жил требованиям ГОСТ 22483-77 проводятся комплексные испытания, включающие:
-
Визуальный осмотр: проверка внешнего вида жил на наличие дефектов, таких как вмятины, трещины или повреждения поверхности.
-
Измерение диаметра: определение геометрических параметров жил с использованием специализированных измерительных инструментов, таких как штангенциркуль или микрометр.
-
Определение электрического сопротивления: измерение сопротивления жилы с помощью омметра или моста постоянного тока.
-
Испытание на растяжение: проверка механических характеристик многопроволочных жил на устойчивость к деформациям.
Сравнение с другими стандартами
ГОСТ 22483-77 является одним из нескольких стандартов, регламентирующих параметры проводниковых материалов. Например, ГОСТ 6323-79 описывает требования к алюминиевым и медным проводам, предназначенным для линий электропередач. Основные отличия между этими стандартами включают:
-
Назначение: ГОСТ 22483-77 ориентирован на жилы, используемые в кабелях и проводах, в то время как ГОСТ 6323-79 регулирует параметры проводов для линий электропередач.
-
Гибкость: Жилы, соответствующие ГОСТ 22483-77, могут иметь различную степень гибкости, в то время как провода по ГОСТ 6323-79, как правило, обладают ограниченной гибкостью.
-
Требования к поверхности: Жилы по ГОСТ 22483-77 могут быть покрыты металлической смазкой, в то время как провода по ГОСТ 6323-79 должны иметь гладкую и чистую поверхность.
-
Допуски по размерам: Для жил важна точность геометрических параметров для обеспечения правильной изоляции, в то время как для проводов по ГОСТ 6323-79 основное внимание уделяется механическим характеристикам.
Выбор стандарта должен осуществляться исходя из конкретных условий эксплуатации и требований к устройству.
Рекомендации для специалистов
При работе с жилами, соответствующими ГОСТ 22483-77, рекомендуется учитывать следующие аспекты:
-
Документация: При оформлении заказов на поставку жил необходимо четко указывать требуемые параметры (материал, диаметр, класс гибкости) и ссылаться на соответствующий стандарт.
-
Контроль качества: Перед использованием жил необходимо проводить их визуальный осмотр и измерение электрических характеристик, таких как сопротивление и гибкость.
-
Производственный контроль: Важно обеспечить соблюдение технологических процессов при изготовлении и монтаже жил, что гарантирует их соответствие требованиям стандарта.
-
Идентификация материалов: Для предотвращения использования некачественных материалов рекомендуется проводить дополнительные проверки, такие как магнитная диагностика алюминиевых жил.
Заключение
ГОСТ 22483-77 является основополагающим документом, регламентирующим требования к токопроводящим жилам, используемым в электрических системах. Понимание и соблюдение положений данного стандарта позволяет обеспечить высокое качество и надежность электротехнических устройств, что является ключевым фактором в обеспечении безопасности и эффективности их эксплуатации.
