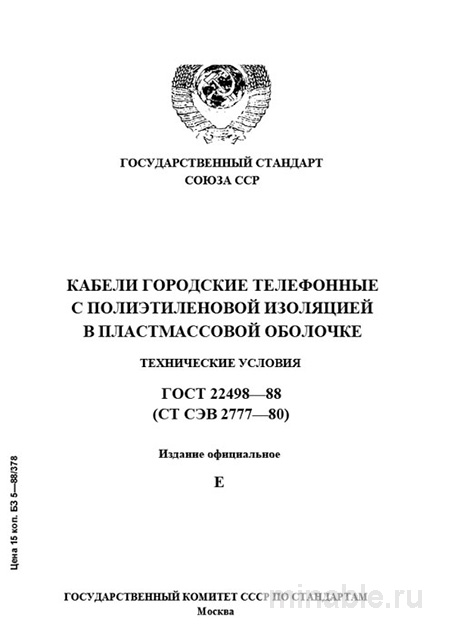

ГОСТ 22498-88: Детальный разбор телефонных кабелей с ПЭ изоляцией

Обзор ГОСТ 22498-88: Применение на практике

В условиях стремительного развития технологий, таких как сети пятого поколения (5G), медные кабели, используемые в телефонных сетях, могут показаться устаревшими. Однако, исходя из моего пятнадцатилетнего опыта работы в области машиностроения и связи, я могу с уверенностью утверждать, что эти кабели продолжают играть важную роль в обеспечении передачи сигналов и связи. Надежность таких кабелей напрямую зависит от строгого соблюдения требований ГОСТ 22498-88. Данный стандарт является не только историческим документом, но и актуальным руководством для инженеров и специалистов в области телекоммуникаций.

Назначение стандарта

ГОСТ 22498-88 регламентирует параметры медных кабелей, предназначенных для использования в городских и сельских телефонных сетях. Основными материалами для изготовления таких кабелей являются медь, полиэтилен и пластик. Кабели данного типа применяются для:

• прокладки в подземных коммуникационных каналах и туннелях;

• монтажа на наружных стенах зданий;

• скрытой прокладки в грунте (для кабелей с бронированной оболочкой).

Кабели подразделяются на две категории: с небольшим количеством жил (до 100 пар) и с большим количеством жил (более 100 пар). Эти категории имеют существенные различия в конструкции и технологии производства, что требует отдельного подхода к их контролю качества.

Ключевые аспекты для технологов

Стандарт ГОСТ 22498-88 детально описывает требования к материалам, конструкции и электрическим характеристикам медных кабелей. Для специалистов по контролю качества особое значение имеют следующие параметры:

Материалы и конструкция

Кабели изготавливаются из медных жил диаметром 0,32, 0,4, 0,5 или 0,64 мм. Для обеспечения требуемых эксплуатационных характеристик жилы должны быть выполнены из специальной медной проволоки, соответствующей требованиям ГОСТ 2112-79. Это гарантирует их высокую чистоту и гибкость.

Изоляция кабелей осуществляется с использованием полиэтилена, который должен обладать гладкой и прочной поверхностью. Цветовая маркировка жил должна быть четкой и устойчивой к внешним воздействиям. Скрутка жил и формирование сердечника кабеля должны выполняться с учетом требований к минимизации взаимных помех и обеспечению высокого качества передаваемого сигнала.

Электрические характеристики

Основные электрические параметры, на которые необходимо обратить внимание, включают:

• сопротивление жил;

• электрическая прочность изоляции;

• рабочая емкость;

• коэффициент затухания сигнала.

На практике чаще всего проводят проверку только сопротивления жил и изоляции, однако для комплексной оценки качества кабеля необходимо также учитывать равномерность распределения жил в сердечнике, что оказывает существенное влияние на стабильность и качество передаваемого сигнала.

Процедура контроля качества кабелей

Контроль качества медных кабелей, соответствующих ГОСТ 22498-88, осуществляется в несколько этапов:

1. Внешний осмотр: проверка целостности кабеля, отсутствие вмятин, трещин и других дефектов.

2. Измерение электрических параметров: определение сопротивления жил и изоляции.

3. Механические испытания: проверка устойчивости кабеля к воздействию внешних нагрузок, таких как сжатие и удар.

4. Температурные испытания: оценка поведения кабеля при экстремальных температурах, что особенно важно для кабелей, предназначенных для эксплуатации в условиях улицы.

Сравнение с другими стандартами

Существует аналогичный стандарт ГОСТ 15125-92, который регламентирует параметры кабелей для сельских телефонных сетей. Важно отметить, что данные стандарты не взаимозаменяемы, так как они разработаны для различных условий эксплуатации. Городские кабели предназначены для передачи сигнала на большие расстояния и обладают более высокими техническими характеристиками, в то время как кабели, соответствующие ГОСТ 15125-92, рассчитаны на работу с более низкими частотами и меньшие расстояния.

Рекомендации по проверке кабелей при покупке

При выборе медных кабелей необходимо обратить внимание на следующие аспекты:

1. Сохранность упаковки: барабан с кабелем должен быть целым и не иметь следов повреждений.

2. Внешний вид: кабель должен быть ровным, без вмятин, трещин и видимых дефектов.

3. Электрические параметры: необходимо проверить сопротивление жил и изоляции в соответствии с требованиями ГОСТ 22498-88.

Наиболее распространенные проблемы с кабелями

При эксплуатации медных кабелей могут возникать следующие проблемы:

• неравномерный диаметр жил, что можно выявить с помощью микрометра;

• наличие влаги в изоляции, что приводит к снижению качества сигнала;

• неправильная скрутка жил, вызывающая возникновение помех;

• хрупкость оболочки, которая может быть выявлена путем проведения испытаний на морозостойкость.

Заключение

ГОСТ 22498-88 является основополагающим стандартом, который обеспечивает высокие эксплуатационные характеристики медных кабелей, используемых в телефонных сетях. Для специалистов в области телекоммуникаций и связи данный стандарт является обязательным руководством, позволяющим гарантировать надежность и долговечность кабельных систем.
