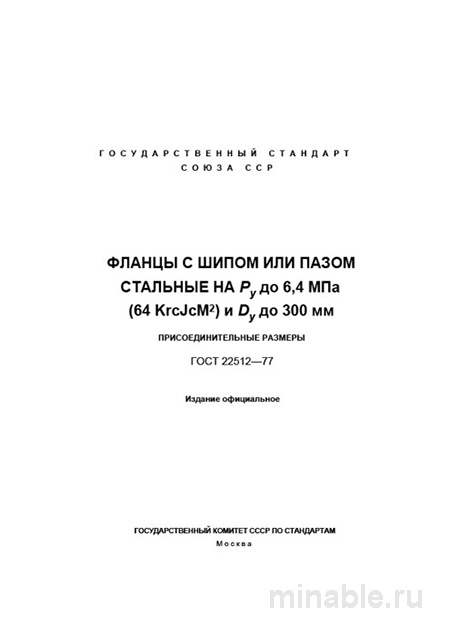

ГОСТ 22512-77: Фланцы стальные – Анализ и описание

Обзор стандарта ГОСТ 22512-77: Фланцы стальные с шипом и пазом

В области машиностроения и промышленности, особенно в системах трубопроводов, обеспечение надежности соединений является критически важным аспектом. Это необходимо для обеспечения безопасности, защиты окружающей среды и стабильной работы оборудования. Стандарт ГОСТ 22512-77 определяет требования к специальным соединениям, где даже незначительные утечки недопустимы. Данный стандарт регламентирует стальные фланцы с шипом и пазом (типы Ш и П), способные выдерживать давление до 6,4 МПа (64 кгс/см²) и имеющие диаметр до 300 мм.

Назначение и области применения

Фланцы, соответствующие ГОСТ 22512-77, предназначены для соединения труб, арматуры, аппаратов и сосудов, функционирующих под давлением. Они находят применение в условиях, где требуется высокая герметичность. Конструктивной особенностью данных фланцев является наличие на их торце выступа (шипа) или углубления (паза). При соединении фланцев с шипом и пазом обеспечивается плотное прилегание, что предотвращает утечку рабочей среды. В отличие от гладких фланцев с плоской поверхностью, данный тип соединения демонстрирует повышенную надежность.

Основные области применения фланцев включают:

• Нефтегазовую и химическую промышленность, где осуществляется работа с агрессивными, токсичными или летучими средами.

• Энергетический сектор, в частности, в трубопроводах для транспортировки пара и горячей воды.

• Магистральные трубопроводы, где не предусмотрена возможность частой подтяжки соединений.

Для обеспечения герметичности соединений используются мягкие прокладки, такие как паронит, которые заполняют микронеровности и предотвращают утечки. Шип и паз выполняют функцию основного уплотнения, а прокладка служит дополнительным элементом герметизации.

Требования к материалам и конструкции

Стандарт ГОСТ 22512-77 содержит точные требования к размерам, материалам и допустимым отклонениям, что обеспечивает взаимозаменяемость и надежность фланцев.

Габаритные размеры и конструкция

В документе регламентированы конкретные размеры фланцев, включая диаметр, диаметр отверстий, диаметр болтов и их количество. Эти параметры стандартизированы, что позволяет интегрировать оборудование, произведенное в соответствии с различными стандартами, без необходимости дополнительных модификаций. Также установлены нормы для размеров шипа и паза: их высота, ширина, радиусы закруглений зависят от рабочего давления и диаметра трубы.

Материалы изготовления

Фланцы могут быть изготовлены из углеродистых, легированных и нержавеющих сталей. Выбор материала определяется условиями эксплуатации, включая температуру, давление и агрессивность рабочей среды. Примеры применяемых материалов:

• Ст20, Ст25 — для неагрессивных сред при температурах до 400°C.

• 09Г2С — для эксплуатации при низких температурах и значительных нагрузках.

• 12Х18Н10Т, 10Х17Н13М2Т — для работы в условиях агрессивной среды.

Зачастую заказчики стремятся сэкономить, приобретая фланцы из более дешевых материалов, таких как Ст3сп. Однако такой подход может быть некорректным, так как такие изделия не соответствуют всем требованиям эксплуатации и могут привести к разрушению соединений.

Контроль качества фланцев

Контроль качества фланцев является важным этапом производственного процесса. Оценка качества не должна основываться исключительно на сертификатах соответствия. Необходим также физический осмотр изделий.

Процедуры контроля:

1. Внешний осмотр: Проверка на наличие трещин, раковин или заусенцев на поверхности шипа и паза. Особое внимание уделяется зоне перехода от шипа к основной поверхности фланца.

2. Измерение размеров: Применение штангенциркуля и кронциркуля для контроля высоты и ширины шипа и паза, а также диаметров. Для проверки формы и радиусов закруглений используются шаблоны (калибры). В отдельных случаях применяются координатно-измерительные машины высокой точности.

3. Определение твердости: Измерение твердости материала на поверхности фланца для подтверждения качества материала.

4. Контроль шероховатости: Проверка поверхности шипа и паза на соответствие требованиям по шероховатости (не более Rz=40 мкм). Высокая шероховатость может препятствовать равномерному прилеганию прокладки, что приводит к утечкам.

Наиболее распространенные дефекты включают недоштамповку шипа, образование трещин после механической обработки и износ инструмента, приводящий к несоответствию размеров паза.

Сравнение с другими стандартами

Для более глубокого понимания особенностей ГОСТ 22512-77 необходимо провести его сравнение с ГОСТ 12815-80, регламентирующим параметры обычных фланцев.

/ Показатель / ГОСТ 22512-77 (шип/паз) / ГОСТ 12815-80 (выступ) / /---------------------------------------------/------------------------------------------------------------------------------/--------------------------------------------------------------------------/ / Назначение / Ответственные соединения для систем с агрессивными и опасными средами / Обычные соединения для транспортировки воды, пара, воздуха и жидкостей / / Тип уплотнения / Комбинированное: металл по металлу (шип-паз) и прокладка / Только прокладка / / Экономическая эффективность / Более высокая стоимость из-за сложной геометрии / Более низкая стоимость, простота в производстве / / Ремонтопригодность / Средняя, часто требуется замена всего фланца / Высокая, возможность восстановления после незначительных повреждений / / Требования к монтажу / Высокие, необходимость точной центровки и равномерной затяжки / Стандартные, допускается некоторая погрешность при монтаже /

Вывод: ГОСТ 22512-77 предусматривает более жесткие требования к соединениям, что делает его предпочтительным для использования в условиях повышенной ответственности и агрессивной среды.

Рекомендации для специалистов

На основании практического опыта можно предложить следующие рекомендации:

• При приобретении фланцев следует требовать от поставщика не только сертификаты соответствия, но и результаты заводских испытаний продукции. Важно уточнять группу материала, соответствующую условиям эксплуатации.

• При проведении контроля качества необходимо вскрывать упаковку и проводить проверку основных размеров. Наличие коррозии на поверхности шипа или паза свидетельствует о браке изделия.

• При хранении фланцев следует избегать их складирования в хаотичном порядке. Изделия должны размещаться на стеллажах, защищенных от механических повреждений. Особое внимание следует уделять чистоте поверхности шипа и паза.

• При монтаже фланцев необходимо использовать только рекомендованные производителем болты и прокладки. Затяжка болтов должна производиться динамометрическим ключом в соответствии с установленной схемой (крест-накрест). Не допускается применение ударных методов для совмещения отверстий.
