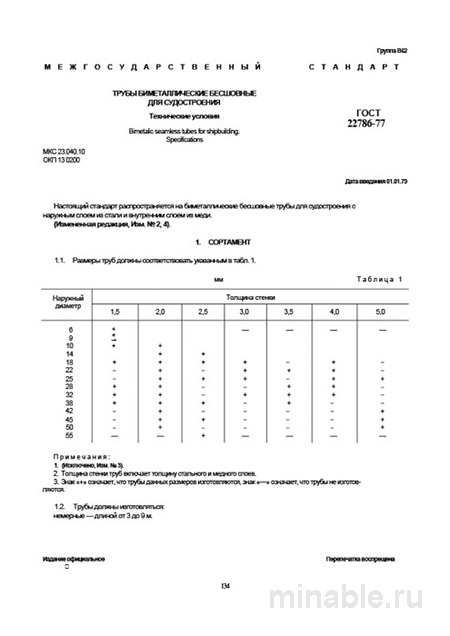

Обзор ГОСТ 22786-77: Трубы для судов
В судостроении предъявляются высокие требования к надежности и безопасности всех компонентов конструкции. Для обеспечения этих характеристик применяются специальные трубы, изготовленные из двухслойной стали, соответствующие стандарту ГОСТ 22786-77. Данный нормативный документ регламентирует требования к проектированию, производству, закупке и монтажу труб, используемых в судостроении.
Назначение и область применения труб
Трубы, соответствующие ГОСТ 22786-77, изготавливаются из двух слоев стали, каждый из которых выполняет определенные функции. Внутренний слой обеспечивает коррозионную стойкость, а внешний слой придает конструкции необходимую прочность. Такие трубы широко используются в следующих системах:
-
Системы водоснабжения судов.
-
Системы подачи топлива.
-
Другие критически важные системы, функционирующие в условиях повышенной нагрузки и агрессивной среды.
Конструктивные особенности труб
Материалы изготовления
Трубы изготавливаются из двух типов стали:
-
Внутренний слой: коррозионностойкая сталь, устойчивая к воздействию морской воды и других агрессивных сред.
-
Внешний слой: углеродистая сталь или легированная сталь повышенной прочности.
Соединение слоев должно быть выполнено с высокой степенью надежности, что обеспечивается методами неразрушающего контроля, такими как ультразвуковая дефектоскопия.
Геометрические параметры
Трубы выпускаются в широком диапазоне диаметров и толщин стенок:
-
Диаметры: от 25 до 219 миллиметров.
-
Толщины стенок: от 3,5 до 20 миллиметров.
Внутренний слой должен составлять не менее 15% от общей толщины стенки трубы, что обеспечивает достаточную коррозионную защиту.
Методы контроля качества
Качество труб контролируется на всех этапах производства и эксплуатации с применением следующих методов:
-
Визуальный осмотр поверхности труб.
-
Гидростатические испытания для проверки герметичности и прочности.
-
Испытания на растяжение для определения механических характеристик материала.
-
Ультразвуковая дефектоскопия для выявления дефектов сварных соединений.
-
Химический анализ стали для подтверждения соответствия состава требованиям стандарта.
Дополнительно, при необходимости, проводится контроль качества на торце трубы.
Сравнительный анализ с альтернативными решениями
Существуют альтернативные типы труб, однако они имеют определенные недостатки в контексте использования на судах:
-
Омедненные трубы: обладают меньшей коррозионной стойкостью по сравнению с двухслойными трубами, что делает их менее предпочтительными для судостроения.
-
Трубы из нержавеющей стали: характеризуются высокой стоимостью и сложностью производства, что ограничивает их применение в условиях массового производства.
Трубы, соответствующие ГОСТ 22786-77, являются оптимальным выбором для судостроения благодаря их высокой прочности и надежной коррозионной защите.
Рекомендации по работе с трубами
Для инженеров и специалистов по контролю качества:
-
Проводить обязательный визуальный осмотр торцов труб.
-
Сверять маркировку на трубе с технической документацией.
-
При выполнении ответственных проектов проводить лабораторные исследования химического состава стали.
Для лиц, осуществляющих закупку труб:
-
Указывать в технической документации требование о соответствии труб стандарту ГОСТ 22786-77.
-
Запрашивать полный комплект технической документации на приобретаемую продукцию.
Возможные дефекты и методы их выявления
-
Некачественное соединение слоев: выявляется при визуальном осмотре торца трубы или с использованием ультразвуковых методов контроля.
-
Несоответствие толщины стенки: определяется с помощью специализированных измерительных приборов.
-
Механические повреждения: выявляются при визуальном осмотре поверхности трубы.
-
Несоответствие химического состава стали: устанавливается методом химического анализа в аккредитованной лаборатории.
Заключение
Трубы, изготавливаемые в соответствии с ГОСТ 22786-77, представляют собой высококачественный и надежный материал, широко применяемый в судостроении. Для обеспечения их эксплуатационных характеристик необходимо осуществлять строгий контроль качества на всех этапах жизненного цикла продукции.
