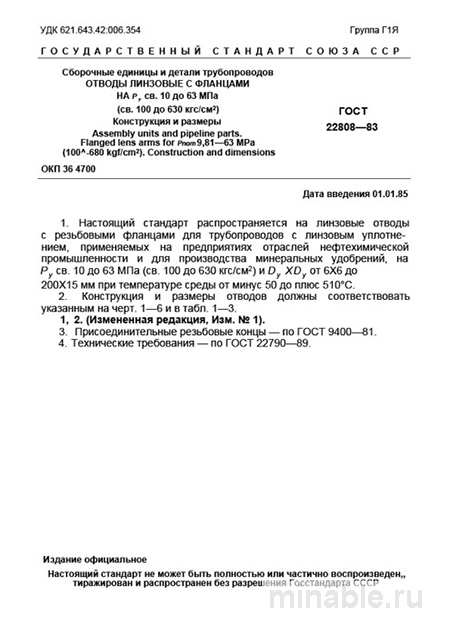

ГОСТ 22808-83: Линзовые Отводы с Фланцами - Полный Разбор

Обзор ГОСТ 22808-83: Линзовые отводы для трубопроводов, работающих под высоким давлением

При эксплуатации трубопроводных систем, функционирующих в условиях высокого давления, критически важно обеспечить соответствие всех компонентов установленным стандартам качества. Неисправности, вызванные дефектами в конструкции или материалах, могут привести к серьезным последствиям, включая аварии и остановку производственных процессов. ГОСТ 22808-83 представляет собой нормативный документ, регламентирующий требования к линзовым отводам, предназначенным для использования в трубопроводах с давлением до 630 килограммов на квадратный сантиметр и в условиях значительных температурных колебаний. В данной статье рассматриваются основные аспекты данного стандарта, его применение и особенности.

Определение и назначение линзового отвода

Линзовый отвод – это специализированное устройство, предназначенное для компенсации деформаций трубопровода, вызванных температурными изменениями, вибрациями и другими внешними факторами. Его применение особенно актуально для систем, работающих под высоким давлением, так как это позволяет предотвратить разрушение и протечки трубопроводов.

Конструкция линзового отвода

Линзовый отвод представляет собой сварное соединение двух частей трубы, оснащенное двумя фланцами и компенсационным кольцом. Это кольцо способно изменять свою форму, адаптируясь к деформациям трубопровода, что обеспечивает его целостность и герметичность.

Основные конструктивные параметры, регламентируемые ГОСТ 22808-83:

• Форма: Отводы могут быть выполнены под углом 90 или 130 градусов.

• Материалы: Для изготовления отводов используются различные марки стали, выбор которых зависит от условий эксплуатации трубопровода. Важно, чтобы материал фланцев и основной части отвода был идентичен для обеспечения надежного соединения.

• Размеры и допуски: Стандарт устанавливает точные размеры, включая диаметр, толщину стенок и высоту фланцев. Особое внимание уделяется соблюдению геометрических параметров и соосности элементов конструкции.

Контроль качества линзовых отводов

Для обеспечения безопасности и надежности эксплуатации линзовых отводов необходимо проводить их тщательный контроль на всех этапах производства и приемки.

Приемочные испытания включают следующие процедуры:

1. Проверка документации: Сверка паспортных данных и сертификатов на соответствие требованиям стандарта.

2. Визуальный осмотр и измерения: Оценка состояния поверхности на предмет наличия дефектов, а также проверка соответствия размеров и углов конструкции установленным нормативам.

3. Контроль сварных швов: Использование методов неразрушающего контроля, таких как рентгенография или ультразвуковая дефектоскопия, для выявления внутренних дефектов и оценки качества сварки.

Типичные проблемы, выявляемые при контроле:

• Микротрещины в области сварных соединений.

• Неравномерная толщина стенок, вызванная ошибками при гибке.

Сравнительный анализ линзовых и обычных отводов

Линзовые отводы отличаются от обычных (крутоизогнутых) по своему функциональному назначению и области применения.

/ Характеристика / Линзовый отвод (ГОСТ 22808-83) / Крутоизогнутый отвод (ГОСТ 17375-2001) / /---------------------------------------------/---------------------------------------------------/-----------------------------------------------/ / Основное назначение / Компенсация температурных деформаций и вибраций / Изменение направления трубопровода / / Рабочее давление, МПа / 10 – 63 / 1 – 16 (до 160 для специальных случаев) / / Ключевая особенность / Наличие компенсационного кольца / Цельнотянутая конструкция / / Допуски на геометрию / Высокие, особенно на соосность / Стандартные, по овальности / / Область применения / Энергетика, химическая промышленность / Технологические трубопроводы /

Рекомендации для специалистов

При работе с линзовыми отводами следует учитывать следующие рекомендации:

1. Проектирование: Выбор линзового отвода оправдан в случаях, когда необходимо компенсировать деформации трубопровода. Для изменения направления трубопровода следует использовать обычные отводы.

2. Документация: В технической документации необходимо указывать требования к методам контроля сварных швов и проведению гидравлических испытаний на заводе-изготовителе.

3. Приемка: Обязательная проверка паспорта, сертификатов на металл, а также визуальная оценка состояния поверхности и геометрии конструкции.

4. Монтаж: Проведение монтажных работ только на отключенных и проверенных системах. Запрещается затягивание болтов под давлением.

Заключение

ГОСТ 22808-83 является ключевым нормативным документом, обеспечивающим надежность и безопасность эксплуатации трубопроводов, работающих под высоким давлением. Соблюдение требований данного стандарта позволяет минимизировать риски аварий и продлить срок службы трубопроводных систем. В условиях импортозамещения знание и применение подобных стандартов становится критически важным для специалистов в области проектирования и эксплуатации трубопроводных систем.
