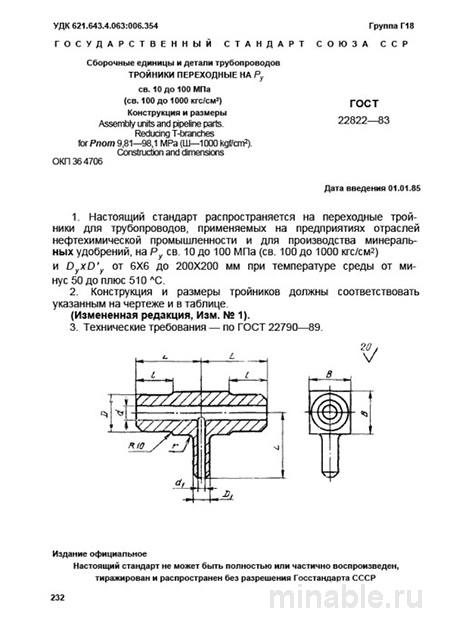

Обзор ГОСТ 22822-83: тройники для работы при сверхвысоком давлении
В производстве машин, особенно в энергетике и химической промышленности, ключевое значение имеет надежность трубопроводных систем. Для обеспечения их долговечности и безопасности применяются детали, способные выдерживать значительные механические нагрузки. ГОСТ 22822-83 устанавливает требования к производству таких компонентов, как тройники, предназначенные для работы в условиях сверхвысокого давления.
Область применения и назначение стандарта
ГОСТ 22822-83 регламентирует технические условия изготовления тройников, которые используются для соединения труб различного диаметра в системах, работающих под давлением от 100 до 1000 атмосфер. Эти детали применяются в следующих областях:
-
Трубопроводы для транспортировки горячей воды и пара, включая системы на электростанциях и атомных установках.
-
Трубопроводы высокого давления на нефтеперерабатывающих заводах.
-
Испытательные стенды и установки, требующие создания и контроля сверхвысоких давлений.
Требования к материалам и конструкции тройников
Стандарт детально описывает требования к материалам, геометрии и методам контроля качества тройников.
Материалы
Для изготовления тройников, соответствующих ГОСТ 22822-83, применяются высокопрочные стали, обладающие хорошей свариваемостью. В частности, используются стали марок ст.20, 09Г2С, 15Х5М и другие, прошедшие строгий контроль качества.
Конструкция
Тройники изготавливаются методом штамповки с последующей сваркой. Данный процесс включает в себя формирование двух половинок детали, которые затем свариваются между собой. Все геометрические параметры тройников строго регламентированы стандартом.
Особое внимание уделяется следующим аспектам:
-
Плавность переходов между элементами тройника для предотвращения образования трещин.
-
Толщина стенок, которая должна обеспечивать необходимую прочность при высоких давлениях.
Контроль качества
Контроль качества тройников включает несколько этапов:
-
Проверка документов на соответствие металла требованиям стандарта.
-
Визуальный и измерительный контроль геометрических параметров и формы детали.
-
Ультразвуковая дефектоскопия сварных швов для выявления внутренних дефектов.
-
Испытание на прочность, при котором тройник подвергается воздействию воды под давлением, превышающим рабочее в 1,5-2 раза.
Сравнение с другими стандартами
Для более полного понимания особенностей ГОСТ 22822-83 его можно сопоставить с ГОСТ 17376-2001, который также регламентирует производство тройников, но для систем с более низким рабочим давлением.
/ Параметр / ГОСТ 22822-83 / ГОСТ 17376-2001 / /-----------/----------------/----------------/ / Назначение / Для работы при сверхвысоком давлении / Для работы при среднем и высоком давлении / / Рабочее давление / От 100 до 1000 атмосфер / До 200 атмосфер / / Технология изготовления / Штамповка с последующей сваркой / Штамповка или сварка / / Контроль сварных швов / 100% проверка всех сварных соединений / Проверка по согласованию с заказчиком / / Допуски на толщину стенок / Очень строгие / Стандартные / / Области применения / Энергетика, гидравлические системы высокого давления / Промышленные трубопроводы, тепловые сети /
Рекомендации по выбору и проверке
При выборе тройников, соответствующих ГОСТ 22822-83, рекомендуется учитывать следующие моменты:
-
В заявке на поставку необходимо четко указывать технические характеристики требуемых тройников и перечень необходимых проверок.
-
При приемке товара следует провести проверку сопроводительных документов и осуществить контроль размеров и качества изготовления.
-
Перед установкой рекомендуется провести испытания на твердость металла для подтверждения соответствия детали требованиям стандарта.
Заключение
ГОСТ 22822-83 является важным нормативным документом, регламентирующим производство тройников для работы в условиях сверхвысокого давления. Соблюдение требований данного стандарта обеспечивает высокую надежность и безопасность трубопроводных систем, что особенно важно для критически важных объектов промышленности.
