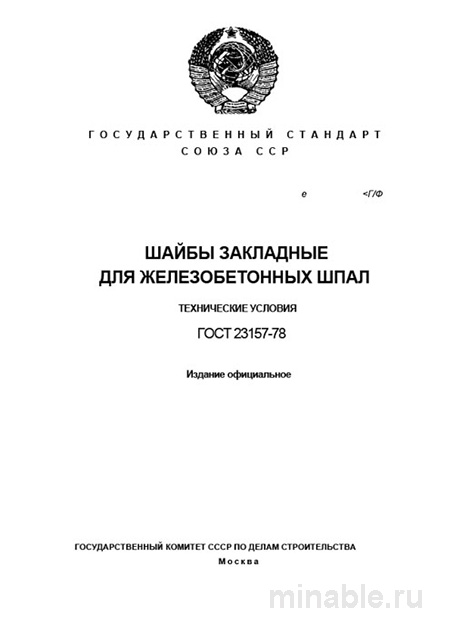

ГОСТ 23157-78: Шайбы закладные для шпал – Полный разбор и описание

Обзор ГОСТ 23157-78: Важная деталь для железной дороги

На железных дорогах каждая деталь играет ключевую роль в обеспечении безопасности и надежности функционирования инфраструктуры. Закладные шайбы, соответствующие ГОСТ 23157-78, представляют собой специализированные элементы, предназначенные для крепления рельсов к шпалам. Эти изделия являются важным компонентом железнодорожного пути, от качества и соответствия которых зависит устойчивость и долговечность всей системы.

Назначение и область применения

ГОСТ 23157-78 регламентирует производство закладных шайб, используемых исключительно в железнодорожном строительстве. Их основная функция — обеспечение надежного крепления рельсов к шпалам, предотвращение откручивания гаек под воздействием вибрационных нагрузок и равномерное распределение давления от подвижного состава на бетонное основание.

Требования к закладным шайбам

Стандарт предъявляет строгие требования к материалам, форме, размерам и механическим характеристикам закладных шайб.

Материал

Шайбы изготавливаются из углеродистых сталей марок 08кп и 3кп, которые обладают необходимой гибкостью и прочностью для выполнения своих функций в условиях значительных механических нагрузок.

Геометрические параметры

ГОСТ 23157-78 четко регламентирует следующие параметры закладных шайб:

• Диаметр: варьируется в зависимости от типоразмера.

• Толщина: 4 или 6 мм.

• Высота: строго нормирована для обеспечения плотного прилегания к болту и предотвращения смещения.

Конструктивные особенности

На внутренней поверхности шайб предусмотрены два выступа, называемые "усами". Эти элементы входят в резьбу болта и гайки, препятствуя их самопроизвольному откручиванию под воздействием динамических нагрузок.

Механические свойства

Поверхность закладных шайб должна обладать твердостью не менее 95 единиц по шкале HRB, что обеспечивает их устойчивость к деформациям при затяжке гаек и предотвращает разрушение под воздействием механических нагрузок.

Контроль качества

Контроль качества закладных шайб осуществляется на всех этапах производства и поставки. Каждая партия продукции сопровождается документацией, включающей:

• Сертификат соответствия.

• Протокол испытаний.

• Номер партии.

Проверка качества включает следующие этапы:

1. Внешний осмотр: выявление дефектов поверхности, таких как ржавчина, заусенцы и механические повреждения.

2. Измерение геометрических параметров: проверка соответствия размеров требованиям стандарта.

3. Контроль твердости: выборочное измерение твердости 1-2% изделий из партии с использованием твердомера по методу Роквелла.

4. Проверка покрытия: контроль равномерности и толщины цинкового покрытия, предотвращающего коррозию.

Сравнение с другими типами шайб

Для лучшего понимания специфики закладных шайб по ГОСТ 23157-78, проведем сравнительный анализ с наиболее распространенными шайбами общего назначения, соответствующими ГОСТ 11371-78:

/ Параметр / ГОСТ 23157-78 / ГОСТ 11371-78 / /-----------------------------------/----------------------------------------------/-------------------------------------------------/ / Назначение / Крепление рельсов к шпалам / Увеличение опорной поверхности / / Конструкция / Наличие стопорящих выступов / Гладкие, без выступов / / Толщина / Строго нормирована (4 и 6 мм) / Широкий диапазон / / Требования к твердости / Обязательно (≥ 95 HRB) / Как правило, не нормируется / / Материал / Конкретные марки стали (08кп, 3кп) / Широкая номенклатура / / Покрытие / Обязательно / Определяется условиями поставки /

Использование универсальных шайб в ответственных узлах железнодорожного пути недопустимо, так как это может привести к снижению надежности крепления рельсов и, как следствие, к аварийным ситуациям.

Рекомендации для технологов и специалистов по закупкам

При приобретении закладных шайб, соответствующих ГОСТ 23157-78, необходимо учитывать следующие рекомендации:

1. Требовать от поставщика предоставление полного комплекта сопроводительной документации, включая сертификат соответствия и протокол испытаний.

2. В спецификации указывать полное обозначение продукции в соответствии с ГОСТ 23157-78.

3. Осуществлять выборочную проверку качества изделий внутри каждой партии, включая внешний осмотр, измерение геометрических параметров и контроль твердости.

4. Обращать внимание на наличие силикагелевых пакетов, которые свидетельствуют о соблюдении условий хранения продукции.

5. Хранить закладные шайбы в сухом, закрытом помещении, избегая складирования навалом для предотвращения повреждения защитного покрытия.

6. Обеспечить соблюдение технологии затяжки болтов с правильным усилием, чтобы избежать деформации шайб или повреждения резьбовых соединений.

Заключение

ГОСТ 23157-78 является ключевым стандартом, обеспечивающим надежность и безопасность железнодорожного пути. Соблюдение требований этого стандарта является обязательным условием для производителей и поставщиков, а также для специалистов, ответственных за эксплуатацию и техническое обслуживание инфраструктуры. Экономия на качественных комплектующих, таких как закладные шайбы, может привести к серьезным последствиям, включая аварии и значительные материальные убытки.
