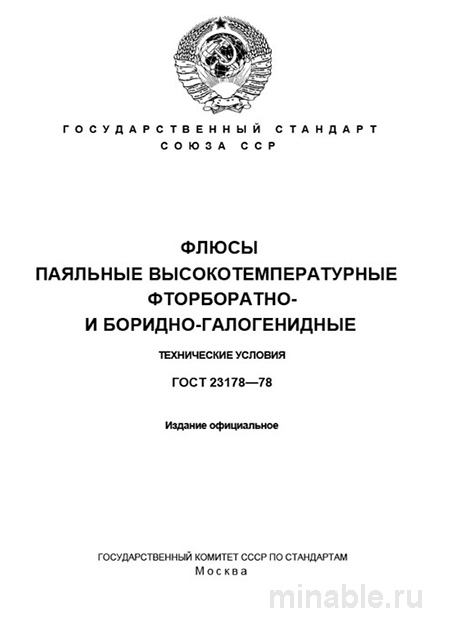

ГОСТ 23178-78: Комплексный разбор и описание флюсов паяльных высокотемпературных

Обзор ГОСТ 23178-78: Флюсы для высокотемпературной пайки

В сфере производства машин, особенно в таких высокотехнологичных отраслях, как аэрокосмическая, энергетическая и оборонная промышленность, критически важно обеспечивать высокую прочность и надежность паяных соединений. Для достижения этих целей был разработан ГОСТ 23178-78, регламентирующий требования к специальным флюсам, предназначенным для пайки при повышенных температурах. Эти флюсы применяются для работы с материалами, характеризующимися высокой прочностью и сложностью пайки традиционными методами.

Назначение флюсов

Флюсы, соответствующие ГОСТ 23178-78, предназначены для пайки металлов при температурах выше 450°C. Их основная функция заключается в удалении оксидных пленок, образующихся на поверхности металлов при высоких температурах и препятствующих качественному соединению. Такие флюсы используются при производстве лопаток и других критически важных компонентов двигателей, создании прочных соединений в теплообменниках, изготовлении вакуумных систем и соединении разнородных металлов.

Основные требования к флюсам

Стандарт ГОСТ 23178-78 устанавливает строгие требования к физико-химическим и технологическим характеристикам флюсов. Особое внимание уделяется их составу, который должен соответствовать установленным нормам.

Классификация флюсов

В соответствии с ГОСТ 23178-78, флюсы делятся на два основных типа:

1. Фторборатные флюсы (например, ФБС-2М).

2. Боридно-галогенидные флюсы.

Каждый тип флюса имеет свою маркировку, отражающую его состав и свойства. Например, флюс ФБС-2М содержит борный ангидрид и другие компоненты.

Ключевые характеристики флюсов

Стандарт регламентирует следующие параметры флюсов:

• Температура плавления и активности, определяющие температурный диапазон их применения.

• Вязкость, влияющая на равномерное распределение флюса по поверхности.

• Удельное электрическое сопротивление, особенно важное для применения в электротехнических изделиях.

• Гигроскопичность, характеризующая способность флюса поглощать влагу.

Методы контроля качества

При приемке флюсов проводится комплексная проверка, включающая:

• Визуальную оценку внешнего вида (цвет, однородность).

• Физико-химический анализ состава и влажности.

• Технологические испытания для оценки эффективности флюса в реальных условиях пайки.

Сравнение с другими стандартами

Для более полного понимания специфики ГОСТ 23178-78 целесообразно провести его сравнение с другим нормативным документом — ГОСТ 19249-73, который также регулирует требования к флюсам, но имеет более широкий диапазон применения.

/ Параметр / ГОСТ 23178-78 / ГОСТ 19249-73 / /------------------------------------------------------/-------------------------------------------------------------------/-------------------------------------------------------------------/ / Назначение / Пайка при высоких температурах / Пайка при различных температурах / / Тип флюсов / Высокоактивные флюсы (фторборатные, боридно-галогенидные) / Разнообразные флюсы (канифольные, водные, пастообразные) / / Требования к электрическому сопротивлению / Очень строгие (флюсы должны обладать низкой электропроводностью) / Менее строгие / / Проверка на растекание / Обязательна / Не всегда обязательна / / Гигроскопичность / Высокая, требуется хранение в сухих условиях / Может варьироваться / / Необходимость промывки после пайки / Обязательна / Зависит от типа флюса и условий применения /

Рекомендации по работе с флюсами

Для специалистов-технологов:

1. Осуществлять проверку документации на соответствие требованиям ГОСТ.

2. Проводить самостоятельные испытания флюсов перед использованием.

3. Обеспечивать хранение флюсов в условиях, исключающих воздействие влаги.

4. После пайки проводить обязательную промывку спаянных деталей для удаления остатков флюса.

Для специалистов по закупкам:

1. Включать в технические задания четкие указания на соответствие ГОСТ 23178-78.

2. Предпочитать продукцию проверенных производителей, имеющих опыт поставок флюсов для высокотемпературной пайки.

3. Обращать внимание на качество упаковки и наличие необходимых сертификатов.

Заключение

ГОСТ 23178-78 является важным нормативным документом, обеспечивающим надежность и долговечность паяных соединений в ответственных узлах. Соблюдение требований данного стандарта позволяет гарантировать высокое качество продукции и ее соответствие установленным техническим характеристикам.
