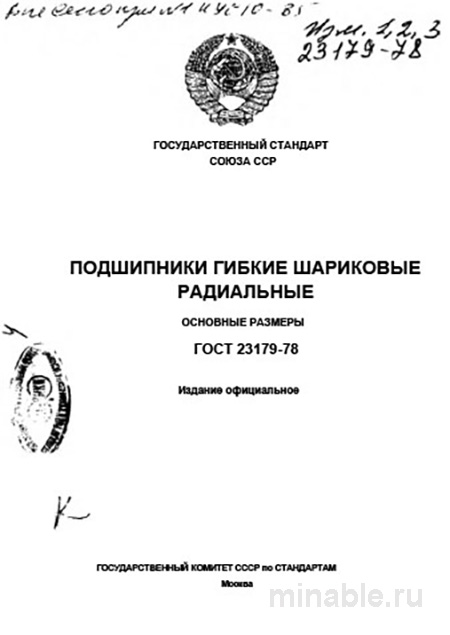

Обзор ГОСТ 23179-78: технические характеристики и области применения гибких радиальных шариковых однорядных подшипников
В машиностроительной отрасли надежность функционирования сложных механизмов зачастую определяется качеством и эксплуатационными характеристиками их конструктивных элементов, включая подшипники. Среди многообразия подшипниковых узлов особое место занимают гибкие радиальные шариковые однорядные подшипники, соответствующие требованиям ГОСТ 23179-78. Эти подшипники предназначены для работы в условиях возможных перекосов валов и корпусов, что делает их незаменимыми в ряде специфических приложений.
Назначение и области применения гибких подшипников
Гибкие подшипники характеризуются наличием гибкого наружного кольца, которое имеет уменьшенную толщину и продольные прорези. Основная функция таких подшипников заключается в обеспечении работоспособности механизмов при наличии перекосов, с которыми не могут справиться стандартные подшипники.
Области применения гибких подшипников включают:
-
Длинные конвейеры и транспортеры, где возможны деформации валов;
-
Текстильное и полиграфическое оборудование, требующее высокой точности движения с минимальными отклонениями;
-
Робототехнические системы и манипуляторы, особенно в шарнирных соединениях;
-
Сложные бытовые приборы, такие как стиральные машины.
Важно отметить, что гибкие подшипники не предназначены для работы с большими нагрузками и их основная функция заключается в компенсации перекосов.
Требования к материалам и конструкции подшипников
Стандарт ГОСТ 23179-78 предъявляет строгие требования к материалам и конструктивным особенностям гибких подшипников.
Материалы
Все компоненты подшипника, включая кольца и шарики, изготавливаются из подшипниковой стали с твердостью поверхности в диапазоне 61-65 HRC. Гибкое кольцо должно обладать достаточной прочностью для обеспечения длительной эксплуатации в условиях динамических нагрузок.
Конструкция
Количество, размер и форма прорезей на наружном кольце регламентированы стандартом для обеспечения необходимой гибкости. Сепаратор подшипников обычно изготавливается из цельного металла для обеспечения надежного разделения шариков и предотвращения их заклинивания при перекосах.
Посадка
Внутреннее кольцо подшипника устанавливается в вал с обычной посадкой, в то время как наружное кольцо монтируется в корпус с увеличенным радиальным зазором. Это позволяет гибкому кольцу компенсировать перекосы в пределах 2-4 градусов.
Методы контроля качества подшипников
При приемке гибких подшипников необходимо проводить тщательный контроль их качества. Визуальный осмотр, измерение размеров и стандартные методы проверки здесь не применимы.
-
Прорези на наружном кольце: Отсутствие заусенцев, трещин и других дефектов, которые могут привести к разрушению подшипника.
-
Сепаратор: Свободное движение и отсутствие заеданий при вращении.
-
Зазор: Соответствие величины зазора требованиям стандарта.
-
Твердость: Проверка твердости колец для обеспечения их долговечности.
Сравнение с подшипниками общего назначения
Для лучшего понимания особенностей гибких подшипников их можно сравнить с подшипниками общего назначения, соответствующими ГОСТ 8338-75.
/ Параметр / Гибкий подшипник (ГОСТ 23179-78) / Обычный подшипник (ГОСТ 8338-75) / /---------/-----------------------------------/----------------------------------/ / Назначение / Компенсация перекосов вала и корпуса / Восприятие радиальных и комбинированных нагрузок / / Конструкция наружного кольца / Гибкое, с прорезями / Жесткое, массивное / / Допуски на монтаж / Требует строгого контроля соосности / Жесткие требования к соосности / / Восприятие нагрузки / Низкая радиальная грузоподъемность / Высокая радиальная грузоподъемность / / Типовая посадка наружного кольца / С большим зазором / Натяг или переходная посадка /
Рекомендации для специалистов
На основе практического опыта эксплуатации гибких подшипников можно сформулировать следующие рекомендации:
-
Выбор подшипников: При подборе подшипников необходимо учитывать возможные перекосы в механизме и выбирать модели с запасом по компенсируемой величине перекоса.
-
Закупка: Требовать от поставщика полный комплект сопроводительной документации и сертификатов соответствия. Обратить внимание на репутацию производителя.
-
Приемка: Проводить тщательную проверку качества прорезей, твердости колец и состояния сепаратора. Рекомендуется разбирать 1-2 подшипника из партии для внутреннего осмотра.
-
Монтаж: Избегать ударных нагрузок на гибкое кольцо. Использовать оправку для монтажа, чтобы усилие передавалось на внутреннее кольцо. Соблюдать рекомендуемые посадки: вал — с натягом, корпус — с зазором.
-
Эксплуатация: Обеспечить регулярную смазку узла и контроль температуры, учитывая, что гибкое кольцо может иметь худшие характеристики по теплоотводу.
Заключение
ГОСТ 23179-78 устанавливает требования к гибким радиальным шариковым однорядным подшипникам, которые находят широкое применение в машиностроении благодаря своей способности компенсировать перекосы валов и корпусов. Для обеспечения надежной и долговечной работы механизмов необходимо правильно выбирать, принимать и эксплуатировать данные подшипники, соблюдая все установленные стандарты и рекомендации.
