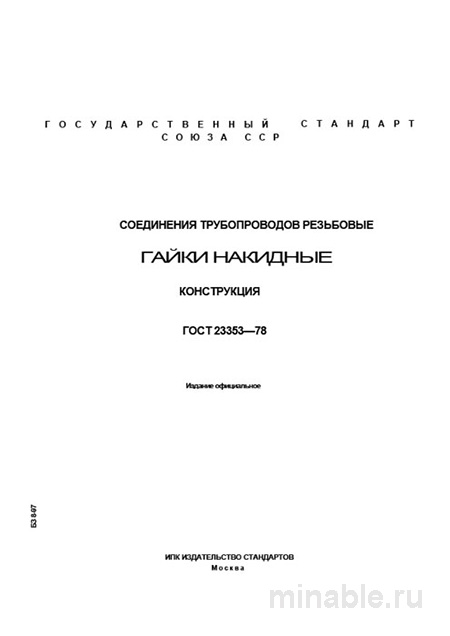

Обзор ГОСТ 23353-78: Накидные гайки для труб
При проектировании и монтаже трубопроводных систем, функционирующих под высоким давлением, критически важно обеспечить высокое качество всех компонентов. Накидная гайка, как ключевой элемент соединения трубных элементов, регламентируется стандартом ГОСТ 23353-78. Данный обзор направлен на детальное рассмотрение данного стандарта и его практического применения.
Назначение накидных гаек
ГОСТ 23353-78 устанавливает требования к конструкции и характеристикам накидных гаек, предназначенных для резьбовых соединений трубных систем. Эти элементы обеспечивают герметичность и устойчивость трубных соединений при транспортировке жидкостей и газов, особенно в условиях высоких вибрационных нагрузок. Применение таких гаек характерно для гидравлических систем промышленного оборудования, топливных магистралей, а также в авиационной и специализированной технике.
Технические требования к гайкам
Стандарт определяет строгие параметры геометрии накидных гаек, включая диаметр, высоту, размер под гаечный ключ и тип резьбы. Эти параметры обеспечивают взаимозаменяемость деталей и упрощают процесс их замены в случае необходимости.
Материалы изготовления
Для изготовления накидных гаек используются различные марки сталей. В стандартных условиях эксплуатации применяются углеродистые стали, такие как 35 и 45. Для работы в агрессивных средах используются нержавеющие стали, включая 12Х18Н9 и 10Х17Н13М2Т.
Методы обработки
Большинство накидных гаек из углеродистых сталей подвергаются термообработке, включающей закалку и отпуск. Эти операции повышают прочность и износостойкость деталей. Гайки из нержавеющих сталей в термообработке обычно не нуждаются.
Контроль качества
При приемке партии накидных гаек проводится комплексный контроль качества, включающий следующие этапы:
-
Визуальный осмотр: Выявление дефектов поверхности, таких как трещины, коррозионные повреждения и другие механические повреждения.
-
Измерение геометрических параметров: Проверка соответствия диаметра, высоты и размера под гаечный ключ установленным требованиям с использованием измерительных инструментов, таких как линейка и микрометр.
-
Контроль резьбы: Оценка состояния резьбовой поверхности с применением специализированных инструментов для выявления дефектов резьбы.
-
Измерение твердости: Определение механических характеристик материала с использованием твердомера для обеспечения соответствия заданным параметрам.
Сравнительный анализ с другими стандартами
Накидные гайки отличаются от других типов крепежных элементов, таких как шестигранные гайки или гайки для шлангов. Сравнительный анализ представлен в следующей таблице:
/ Тип гайки / Область применения / Конструктивные особенности / Требования к герметичности / /------------------/-----------------------------------------------------------/-----------------------------------------------------/----------------------------/ / Накидные (ГОСТ 23353-78) / Трубные системы высокого давления / Сферическая или коническая поверхность / Высокие / / Шестигранные (ГОСТ 8969-75) / Общий крепеж / Плоская поверхность / Низкие / / Для шлангов (ГОСТ 11860-85) / Гибкие шланги высокого давления / Усиленная конструкция / Высокие /
Рекомендации для специалистов
При работе с накидными гайками рекомендуется придерживаться следующих правил:
-
При закупке требовать полный комплект сопроводительных документов, включая сертификаты соответствия и результаты проведенных испытаний.
-
Учитывать марку стали при заказе, исходя из условий эксплуатации трубопроводной системы.
-
Предпочтительно приобретать продукцию у производителей, специализирующихся на производстве крепежных элементов для машиностроения.
-
При приемке партии проводить обязательную проверку резьбы и твердости материала.
-
Избегать повторного использования накидных гаек на ответственных участках трубопроводной системы.
-
Соблюдать момент затяжки, указанный в технической документации на изделие.
Заключение
Стандарт ГОСТ 23353-78 является основополагающим документом, обеспечивающим надежность и безопасность трубопроводных систем, функционирующих под высоким давлением. Правильное применение данного стандарта позволяет минимизировать риски аварийных ситуаций и обеспечить длительный срок службы оборудования.
