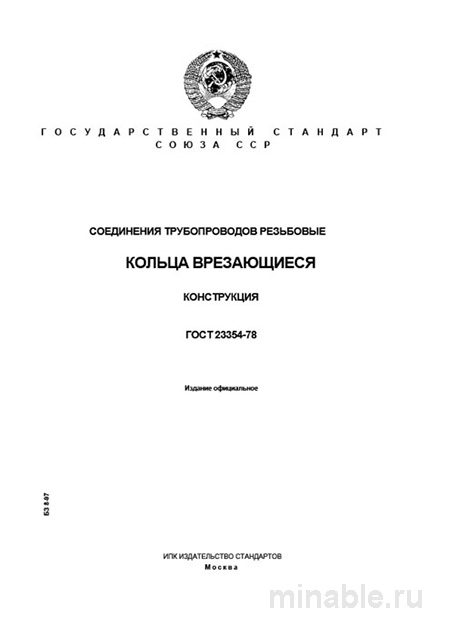

Обзор стандарта ГОСТ 23354-78: Врезающиеся кольца для труб
В машиностроительной отрасли, особенно в системах гидравлики и пневматики, критически важно обеспечивать надежность соединений. Стандарт ГОСТ 23354-78, регламентирующий врезающиеся кольца для труб, играет ключевую роль в создании прочных и герметичных соединений, широко применяемых в системах смазки, охлаждения, подачи топлива и воздуха. Этот стандарт действует на протяжении многих лет и является основополагающим для обеспечения долговечности и герметичности трубопроводных систем.
Назначение врезающихся колец
Врезающиеся кольца предназначены для повышения прочности и герметичности резьбовых соединений труб. При затяжке такого соединения кольцо внедряется в материал трубы и фитинга, заполняя микронеровности резьбы и создавая надежный барьер для рабочей среды (масла, топлива, воды). Кроме того, такие кольца предотвращают самопроизвольное отвинчивание соединений под воздействием вибрационных и динамических нагрузок, что особенно актуально для мобильной техники и оборудования, эксплуатируемого в условиях повышенной вибрации.
Требования к врезанным кольцам
Стандарт ГОСТ 23354-78 устанавливает строгие требования к геометрическим параметрам, материалам и механическим свойствам колец. Кольца подразделяются на два типа: без покрытия (тип I) и с защитным покрытием (тип II).
Конструктивные параметры и материалы
Кольца должны соответствовать определенным геометрическим характеристикам, включая диаметр, толщину и угол заострения кромок. Особое внимание уделяется минимизации зазора между трубой и местом установки кольца, так как его увеличение может привести к деформации кольца и нарушению герметичности соединения.
Для изготовления колец используются углеродистые стали марок 08кп, 10, 10кп, 20, выбор которых зависит от условий эксплуатации. Для соединений, подверженных значительным вибрационным нагрузкам, рекомендуется применять сталь марки 20. Твердость колец должна находиться в диапазоне 90–130 единиц по шкале Бринелля.
Контроль качества колец
Перед использованием колец проводится их тщательная проверка на соответствие требованиям стандарта. Процедура контроля включает:
-
Визуальный осмотр на наличие дефектов (заусенцев, ржавчины, трещин).
-
Измерение геометрических параметров с использованием специализированных инструментов.
-
Определение твердости методом Бринелля.
-
Анализ химического состава стали для подтверждения ее соответствия установленным требованиям.
Сравнение с другими стандартами
Существуют и другие стандарты, регламентирующие кольца для труб, однако они предназначены для решения различных задач. Например:
-
ГОСТ 13940-86 — для герметизации неподвижных соединений с использованием резиновых колец.
-
ГОСТ 13941-86 — также для герметизации неподвижных соединений, но с применением резиновых колец.
Замена металлических колец на резиновые не рекомендуется, так как последние не обладают необходимой прочностью и устойчивостью к высоким давлениям, что может привести к повреждению соединения.
Рекомендации по применению
Для проектировщиков и сборщиков:
-
Обязательно указывать в проектной документации наименование применяемого стандарта, тип и материал колец.
-
Тщательно контролировать момент затяжки для обеспечения оптимального вхождения кольца в материал трубы без повреждения резьбы.
-
Информировать сборщиков о том, что кольца являются одноразовыми элементами и повторное их использование может привести к нарушению герметичности соединения.
Для специалистов по закупкам:
-
Запрашивать полный пакет документов, включая сертификат соответствия и результаты испытаний на твердость.
-
Проводить входной контроль качества колец, проверяя их размеры, твердость и соответствие требованиям стандарта.
-
Обращать внимание на состояние упаковки и наличие защитной смазки для предотвращения повреждения колец в процессе транспортировки и хранения.
ГОСТ 23354-78 является важным нормативным документом, обеспечивающим надежность и долговечность трубопроводных соединений. Соблюдение требований стандарта и правильный выбор колец являются ключевыми факторами для успешного проектирования и эксплуатации трубопроводных систем.
