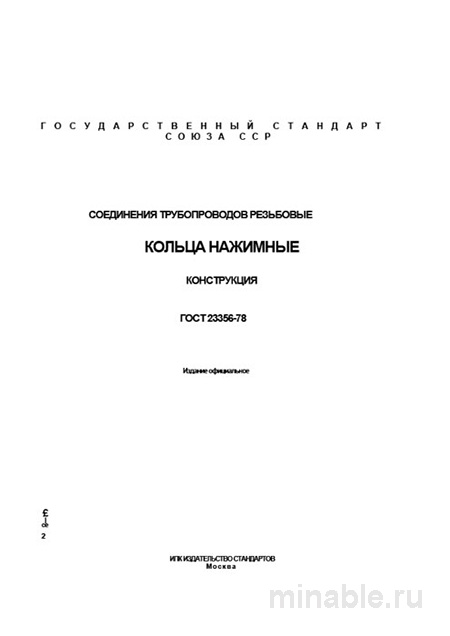

Обзор ГОСТ 23356-78: Нажимные кольца для труб
При производстве оборудования, особенно в системах, работающих под высоким давлением, крайне важно обеспечить надежность всех компонентов. Одной из ключевых деталей таких систем являются нажимные кольца. Данный стандарт регламентирует требования к конструкции, материалам и методам контроля этих элементов. В данном обзоре представлены основные положения ГОСТ 23356-78, а также особенности их применения в реальных условиях эксплуатации.
Назначение нажимных колец
Нажимные кольца применяются в трубопроводных системах для обеспечения герметичности резьбовых соединений. Их основная функция заключается в обеспечении плотного прилегания трубы к резьбовому элементу при затяжке. Кольца работают по принципу обжима конца трубы, создавая герметичное соединение. Стандарт ГОСТ 23356-78 распространяется на кольца, используемые в соединениях, регламентированных ГОСТ 25214-82, для труб диаметром от 4 до 42 мм.
Эти изделия находят применение в различных отраслях промышленности, включая машиностроение, авиастроение и космическую технику. Важно отметить, что нажимные кольца являются одноразовыми элементами. Повторное использование может привести к нарушению герметичности соединения.
Требования к конструкции и материалам
ГОСТ 23356-78 устанавливает строгие требования к форме, размерам и материалам изготовления нажимных колец. Это обусловлено необходимостью обеспечения их высокой надежности и долговечности в условиях эксплуатации.
Форма и размеры
Нажимные кольца могут быть двух типов:
-
С одним коническим и одним цилиндрическим торцом.
-
С коническими торцами с обеих сторон.
Каждый тип колец имеет две серии (А и Б), различающиеся по размерам. Основные геометрические параметры колец, такие как диаметр, высота и углы, строго регламентированы стандартом. Несоответствие этих параметров может привести к нарушению функции обжима и снижению герметичности соединения.
Материалы
Для изготовления нажимных колец используются материалы, обладающие высокой механической прочностью и устойчивостью к коррозии. Основными материалами являются:
-
Нержавеющие стали, например, сталь 20Х13.
-
Латунь.
-
Бронза.
Выбор материала зависит от условий эксплуатации. Для систем, работающих в агрессивных средах или при высоких давлениях, предпочтительно использовать нержавеющие стали. В менее требовательных условиях могут применяться латунь или бронза.
Методы контроля качества
Контроль качества нажимных колец включает визуальный осмотр и проверку геометрических параметров и механических характеристик.
Визуальный контроль
На первом этапе проводится визуальный осмотр колец на наличие дефектов, таких как трещины, царапины или следы коррозии. Затем осуществляется измерение размеров с использованием линейки и микрометра. Особое внимание уделяется точности углов конических поверхностей.
Контроль твердости
Важным параметром является твердость материала кольца. Слишком мягкое кольцо не сможет обеспечить необходимый обжим, а чрезмерно твердое может привести к разрушению. Для измерения твердости используются специальные приборы.
Отличия нажимных колец от других типов колец
Часто нажимные кольца путают с уплотнительными конусными кольцами, которые имеют другое назначение и принцип действия.
/ Параметр / Нажимное кольцо (ГОСТ 23356-78) / Уплотнительное конусное кольцо (ГОСТ 13954-74) / /----------/---------------------------------/-----------------------------------------------/ / Назначение / Обжимает конец трубы в резьбовом соединении / Уплотняет соединение за счет деформации / / Принцип действия / Врезается в трубу / Заполняет зазор между элементами / / Материалы / Прочные стали и сплавы / Мягкие материалы (медь, алюминий) / / Допуски / Жесткие, особенно для углов конуса / Более мягкие, допускается деформация /
Рекомендации по эксплуатации
Для обеспечения надежной работы трубопроводных систем рекомендуется соблюдать следующие правила:
Для специалистов по сборке и обслуживанию
-
Использовать специальные ключи для затяжки гаек, избегая чрезмерного усилия.
-
При повторной сборке применять только новые кольца.
-
Проводить визуальный осмотр труб на предмет повреждений и деформаций.
Для потребителей
-
Требовать от поставщиков документы, подтверждающие соответствие продукции требованиям ГОСТ.
-
Обращать внимание на упаковку и условия хранения колец.
-
Сотрудничать с проверенными производителями и поставщиками.
Заключение
Стандарт ГОСТ 23356-78 является важным нормативным документом, обеспечивающим высокое качество и надежность нажимных колец для труб. Соблюдение требований стандарта позволяет гарантировать герметичность и долговечность соединений в системах, работающих под давлением.
