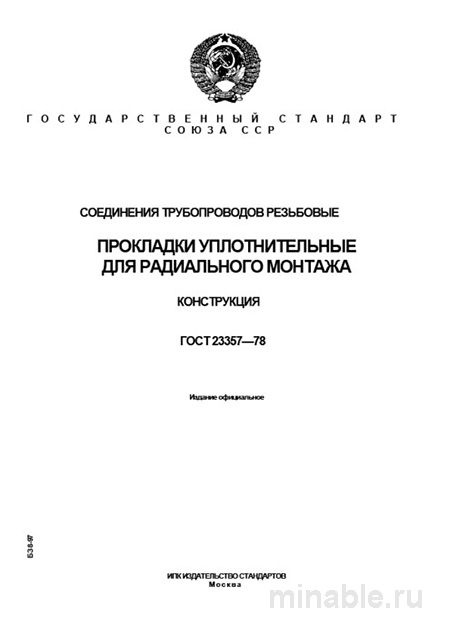

ГОСТ 23357-78: Резьбовые соединения и уплотнительные прокладки - Комплексный разбор

Обзор ГОСТ 23357-78: Уплотнительные прокладки радиального монтажа

В машиностроительной и трубопроводной отраслях промышленности обеспечение надежности соединений является критически важным аспектом. Одним из ключевых компонентов, обеспечивающих герметичность в системах, функционирующих под высоким давлением, являются уплотнительные прокладки. Стандарт ГОСТ 23357-78 регламентирует требования к специализированным прокладкам, предназначенным для радиального монтажа. Данный нормативный документ не только определяет размеры прокладок, но и устанавливает критерии, обеспечивающие их функциональность и долговечность в условиях эксплуатации.

Назначение и область применения стандарта

ГОСТ 23357-78 регламентирует технические характеристики металлических прокладок, предназначенных для монтажа в радиальном направлении. Особенностью таких прокладок является метод их установки: они монтируются в специальные канавки, расположенные на боковой поверхности фланцев, а не на их торцах.

Прокладки данного типа находят широкое применение в трубопроводной арматуре и соединениях, эксплуатируемых при высоких давлениях (до 100 мегапаскалей и более), а также в условиях воздействия агрессивных или неагрессивных сред, таких как масло, вода, пар или газы. Примеры использования включают гидравлические системы, насосные станции и запорную арматуру магистральных трубопроводов.

Следует отметить, что ГОСТ 23357-78 не устанавливает требования к конструкции канавок, в которые монтируются прокладки. Эти параметры определяются проектировщиками конкретного оборудования (например, фланцев или корпусов арматуры). Заказчик или инженер должен удостовериться, что размеры прокладки соответствуют указанным в проектной документации.

Основные технические требования к прокладкам

Стандарт детально регламентирует параметры, влияющие на эксплуатационные характеристики соединений.

Материалы изготовления

Выбор материала для изготовления прокладок зависит от условий эксплуатации:

• Цветные металлы: латунь, медь, алюминий, обладающие хорошей пластичностью и пригодные для работы с неагрессивными средами.

• Стали: обычные углеродистые стали (например, марки 10, 20) и легированные стали (например, нержавеющая сталь марки 12Х18Н9Т), используемые при высоких давлениях и температурах, а также в условиях агрессивных сред.

• Комбинированные материалы: применяются для достижения оптимального сочетания прочности и пластичности.

Геометрические параметры

ГОСТ 23357-78 определяет три типа прокладок:

• Тип I (прямоугольные): наиболее распространенная форма, отличающаяся простотой конструкции.

• Тип II (сферические): позволяют компенсировать небольшие перекосы при монтаже.

• Тип III (с выточками): обеспечивают более плотное прилегание к поверхности за счет улучшенной деформации.

Размеры прокладок зависят от диаметра труб. Основные параметры, подлежащие контролю, включают наружный и внутренний диаметры, высоту и радиус закругления торцов. Особое внимание следует уделять высоте прокладки, так как данный параметр влияет на герметичность соединения.

Механические свойства

Поверхность прокладок должна соответствовать следующим требованиям:

• Отсутствие трещин, заусенцев и коррозии.

• При необходимости, применение защитных покрытий (например, оловянных или цинковых).

• Измерение твердости по методу Бринелля для оценки качества материала. Значение твердости должно соответствовать требованиям стандарта, так как отклонение может привести к потере герметичности или нестабильности соединения.

Методы контроля качества прокладок

Проверка соответствия прокладок требованиям ГОСТ 23357-78 осуществляется в несколько этапов:

1. Анализ сопроводительной документации: проверка наличия сертификата соответствия и паспортных данных, подтверждающих соответствие прокладок требованиям стандарта.

2. Визуальный и измерительный контроль: оценка внешнего состояния прокладок (отсутствие дефектов) и их геометрических параметров.

3. Определение твердости: измерение твердости материала прокладок с использованием метода Бринелля для подтверждения соответствия нормативным требованиям.

4. Проверка монтажной совместимости: установка прокладок в канавки с целью оценки их плотности и отсутствия перекосов.

Сравнительный анализ с другими стандартами

Для более глубокого понимания специфики ГОСТ 23357-78 целесообразно провести его сравнение с другими нормативными документами, регламентирующими требования к прокладкам:

\ / Параметр / ГОСТ 23357-78 (радиальные) / ГОСТ 15180-86 (плоские мягкие) / DIN 7603 (европейский аналог) / /---------------------------/-------------------------------------------------------------/--------------------------------------------------------/--------------------------------------------------------/ / Назначение / Для систем с высоким давлением и радиальным монтажом / Для систем с низким и средним давлением / Для систем с высоким давлением / / Материалы / Металлы (сталь, медь, латунь, алюминий) / Мягкие материалы (паронит, резина, картон) / Металлы (сталь, нержавеющая сталь, медь) / / Давление / До 100 МПа / До 2.5 МПа / До 100 МПа / / Температура / Зависит от материала / До +450°C / Зависит от материала / / Особенности / Высокая надежность, многократное использование / Простота, дешевизна / Более широкий выбор размеров, международное признание /

Из анализа видно, что выбор стандарта зависит от специфических требований проекта. ГОСТ 15180-86 предпочтителен для систем с низким давлением, в то время как ГОСТ 23357-78 используется в системах с высокими давлениями.

Рекомендации по выбору и эксплуатации прокладок

На основе практического опыта применения прокладок, соответствующих ГОСТ 23357-78, можно сформулировать следующие рекомендации:

1. При оформлении заказа: предоставлять чертежи с точными размерами канавок для обеспечения корректного подбора прокладок.

2. Выбор материала: учитывать условия эксплуатации. Для неагрессивных сред подойдут обычные стали, для агрессивных — нержавеющие стали.

3. Контроль качества: проводить измерение твердости прокладок с использованием соответствующего оборудования.

4. Монтаж: обеспечивать чистоту канавок и равномерность установки прокладок без перекосов. Использование старых прокладок недопустимо.

5. Для импортного оборудования: подбирать прокладки, соответствующие европейским или американским стандартам (например, DIN 7603, ASME B16.20), проверяя их соответствие российским допускам.

Заключение

ГОСТ 23357-78 является важным нормативным документом, регламентирующим требования к уплотнительным прокладкам радиального монтажа. Его правильное применение способствует обеспечению надежности и герметичности соединений в системах с высокими давлениями. Соблюдение требований стандарта позволяет гарантировать безопасность и долговечность оборудования в различных отраслях промышленности.
