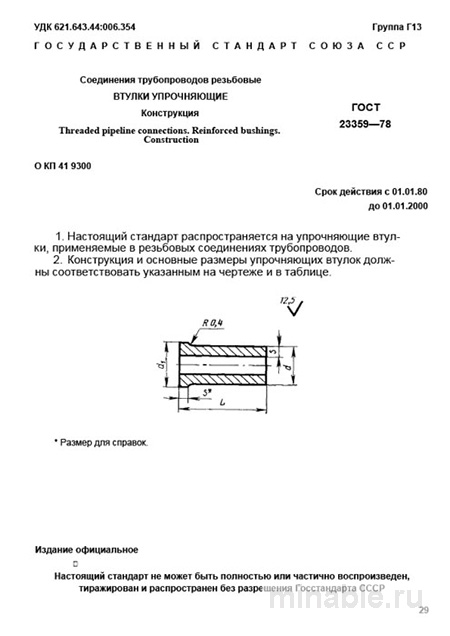

Обзор ГОСТ 23359-78: Упрочняющие втулки в современном машиностроении
При разработке и модернизации сложных технических систем, таких как гидравлические или топливные системы машин, критически важно обеспечить надежность всех соединений. Одним из ключевых элементов, способствующих достижению этой цели, являются упрочняющие втулки, регламентируемые стандартом ГОСТ 23359-78. Несмотря на то, что данный стандарт был принят достаточно давно, он продолжает оставаться актуальным и широко применяемым в различных отраслях промышленности. Как специалист в области инженерии, я считаю, что глубокое понимание этого стандарта является необходимым условием для обеспечения долговечности и безопасности эксплуатации оборудования.
Назначение упрочняющих втулок
Упрочняющие втулки предназначены для повышения прочности резьбовых соединений труб. Они особенно востребованы в условиях интенсивной эксплуатации, когда трубы подвергаются многократному закручиванию и раскручиванию, например, в авиационной и космической технике, а также в других высокотехнологичных системах. Эти втулки формируют дополнительную зону упрочнения вокруг резьбы, что позволяет предотвратить повреждения и утечки даже при высоких давлениях.
Требования к упрочняющим втулкам
Стандарт ГОСТ 23359-78 устанавливает следующие основные требования к упрочняющим втулкам:
-
Форма: Втулки могут быть выполнены в двух вариантах: с шестигранной головкой под ключ и с цилиндрической головкой под вырез. Выбор конкретной формы зависит от метода монтажа.
-
Размеры: Габаритные параметры втулок, включая диаметр и высоту, строго регламентированы и должны соответствовать установленным значениям.
-
Материал: Для изготовления втулок используются специальные марки стали, такие как 30ХГСА или 12Х18Н10Т, которые подвергаются термической обработке для повышения прочностных характеристик.
-
Твердость: После термической обработки твердость втулок должна находиться в диапазоне HRC 32-41, что обеспечивает их достаточную прочность без склонности к хрупкому разрушению.
Методы контроля качества втулок
Для обеспечения соответствия втулок требованиям стандарта применяются следующие методы контроля:
-
Измерение твердости: Твердость каждой втулки проверяется с использованием специализированных приборов, результаты измерений фиксируются в сертификатах качества.
-
Контроль резьбы: Осуществляется визуальная проверка состояния резьбы, а также применение калибров для точного измерения диаметра.
-
Геометрические измерения: Для контроля размеров втулок используются измерительные инструменты, такие как штангенциркули и микрометры.
-
Визуальный осмотр: Втулки подвергаются осмотру на предмет наличия дефектов поверхности, таких как коррозия, царапины и другие повреждения.
Различие между упрочняющими втулками и другими деталями
Важно отличать упрочняющие втулки от других элементов трубопроводных систем, например, от штуцеров. Основные различия заключаются в их функциональном назначении:
-
Упрочняющая втулка: Обеспечивает повышение прочности резьбовых соединений.
-
Штуцер: Предназначен для соединения труб между собой.
Рекомендации для инженеров и специалистов по закупкам
Для специалистов, работающих с упрочняющими втулками, необходимо учитывать следующие аспекты:
-
Для инженеров: При проектировании следует указывать требования к материалу и твердости втулок, а также учитывать толщину трубы для обеспечения надежного монтажа.
-
Для специалистов по закупкам: Необходимо требовать предоставление сертификатов качества на каждую партию поставляемых втулок. Также следует проводить визуальный и инструментальный контроль резьбы и состояния поверхности.
Заключение
Стандарт ГОСТ 23359-78 является важным нормативным документом, обеспечивающим создание надежного и долговечного оборудования. Соблюдение требований данного стандарта позволяет минимизировать риски, связанные с эксплуатацией техники. Поэтому особое внимание следует уделять правильному выбору и контролю качества упрочняющих втулок.
