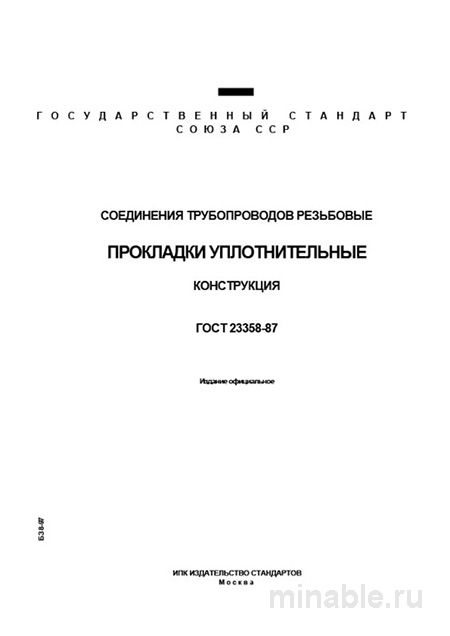

ГОСТ 23358-87: Соединения трубопроводов резьбовые. Прокладки - Комплексный разбор

Обзор ГОСТ 23358-87: Руководство по применению уплотнительных прокладок для резьбовых соединений

В сфере машиностроения обеспечение надежности всех соединений является критически важным аспектом, влияющим на безопасность эксплуатации оборудования и его бесперебойную работу. Государственный стандарт ГОСТ 23358-87 регламентирует использование уплотнительных прокладок для резьбовых соединений трубопроводов, муфт, угольников и других конструктивных элементов. Стандарт разработан для обеспечения герметичности соединений, предотвращая утечки рабочих сред.

Область применения ГОСТ 23358-87

Стандарт устанавливает требования к уплотнительным прокладкам, применяемым в системах, транспортирующих неагрессивные рабочие среды, такие как вода, воздух, пар, топливо и смазочные материалы. Максимальное рабочее давление в таких системах не должно превышать 63 атмосферы, а диапазон температур варьируется от -50 до +200 градусов Цельсия. ГОСТ 23358-87 находит применение в системах вспомогательного оборудования станков, системах смазки, пневматических системах низкого давления и топливных магистралях.

Материалы и размеры прокладок

ГОСТ 23358-87 предусматривает два типа прокладок: сплошные и кольцевые. В практике чаще всего используются кольцевые прокладки, благодаря их удобству и эффективности.

Материалы прокладок

Для изготовления прокладок применяются различные материалы, включая:

• Резина, в том числе маслобензостойкая, термостойкая и кислотощелочестойкая.

• Пластмассы, например, фторопласт-4.

• Паронит различных модификаций.

Важно учитывать, что качество прокладок может существенно варьироваться даже в пределах одного материала, поэтому необходимо проверять паспорт качества каждой партии.

Размеры прокладок

Стандарт четко регламентирует размеры прокладок, включая внутренний и наружный диаметры, а также сечение кольца. Отклонение от указанных размеров более чем на 0,1-0,2 мм может привести к несоответствию прокладки и нарушению герметичности соединения.

При приемке прокладок рекомендуется использовать специализированные измерительные инструменты, такие как штангенциркуль, для проверки их геометрических параметров. Также следует обращать внимание на возможные отклонения формы прокладок, такие как овальность, что может негативно сказаться на их эксплуатационных характеристиках.

Методы контроля качества прокладок

Качество уплотнительных прокладок проверяется в соответствии с требованиями ГОСТ 23358-87, включая следующие этапы:

1. Визуальный осмотр: Прокладки должны быть без видимых дефектов, таких как трещины, вздутия и посторонние включения. Особое внимание уделяется области литниковой системы, через которую удаляется лишний материал в процессе производства.

2. Контроль твердости: Твердость прокладок измеряется с помощью специализированных приборов, что позволяет оценить соответствие материала техническим требованиям.

3. Измерение размеров: Внутренний и наружный диаметры, а также сечение кольца должны соответствовать установленным стандартам. Для этого используются калибры-втулки и гладкие микрометры.

4. Испытание на сжатие: Прокладки подвергаются сжатию для оценки их эластичности и способности возвращаться в исходное состояние после снятия нагрузки. Неэластичные прокладки могут указывать на их изношенность или низкое качество.

На практике наиболее часто встречаются следующие дефекты прокладок:

• Несоответствие материала заявленным характеристикам, например, маслостойких прокладок, которые на самом деле разбухают в масляной среде.

• Неправильная форма прокладок, что может привести к нарушению герметичности соединения.

Сравнение с другими стандартами

ГОСТ 23358-87 не является единственным стандартом, регулирующим уплотнительные элементы. Его следует отличать от других нормативных документов, таких как ГОСТ 15180 и DIN 7603.

/ Параметр / ГОСТ 23358-87 / ГОСТ 15180 / DIN 7603 / /----------/----------------/------------/----------/ / Назначение / Резьбовые соединения трубопроводов (стыковое уплотнение) / Герметизация подвижных и неподвижных соединений в гидравлике (торцевое уплотнение) / Уплотнение для конической резьбы / / Рабочее давление / До 63 кгс/см² / До 400 кгс/см² и выше / До 100 бар (~100 кгс/см²) / / Материалы / Широкая номенклатура (резина, паронит, фторопласт) / Нитрильная резина (NBR) и другие материалы / Резина, медь и другие металлы / / Геометрия / Кольца и сплошные прокладки / Кольца круглого сечения (ОР) / Кольца с четырехугольным или шестиугольным сечением (тип А) / / Стандартизация / Размеры под конкретные типы резьб (муфты, бонки) / Унифицированные размеры по внутреннему диаметру и сечению / Размеры по типам резьб (BSP, NPT и др.) /

ГОСТ 15180 предназначен для более тяжелых условий эксплуатации и имеет другую систему стандартизации, что делает его неприменимым для резьбовых соединений, регулируемых ГОСТ 23358-87.

Рекомендации для специалистов

При работе с ГОСТ 23358-87 рекомендуется учитывать следующие рекомендации:

1. При оформлении заказов необходимо указывать полное обозначение прокладки, марку материала и условия эксплуатации, что позволит избежать ошибок.

2. При приемке прокладок следует проводить их визуальный осмотр, контроль размеров и твердости, а также требовать сертификат с результатами испытаний для ответственных систем.

3. На этапе сборки необходимо контролировать момент затяжки резьбовых соединений, используя динамометрические ключи. Также следует убедиться в чистоте и отсутствии дефектов посадочных мест.

4. При хранении прокладок рекомендуется соблюдать условия, исключающие воздействие влаги, солнечного света и высоких температур. Резиновые прокладки имеют ограниченный срок годности, поэтому следует применять принцип FIFO (первый поступил – первый использован).

ГОСТ 23358-87 является важным нормативным документом, обеспечивающим надежность и долговечность резьбовых соединений. Соблюдение требований стандарта и правильный выбор прокладок являются ключевыми факторами для обеспечения безопасной и эффективной эксплуатации оборудования.
