Обзор ГОСТ 23691-79: Технология запрессовки труб в теплообменниках
В современной промышленности, особенно в энергетическом и химическом секторах, критически важно обеспечивать надежное соединение труб в теплообменных системах. Ненадежное крепление труб может привести к протечкам, что представляет серьезную опасность и влечет за собой значительные финансовые потери. Существует множество методов соединения труб, однако одним из наиболее эффективных и широко применяемых является импульсная запрессовка, регламентированная ГОСТ 23691-79. Несмотря на то, что данный стандарт был разработан в 1979 году, он по-прежнему актуален для создания высокопрочных и герметичных соединений, особенно в условиях высоких давлений, вибраций и температур.
Сущность стандарта и его назначение

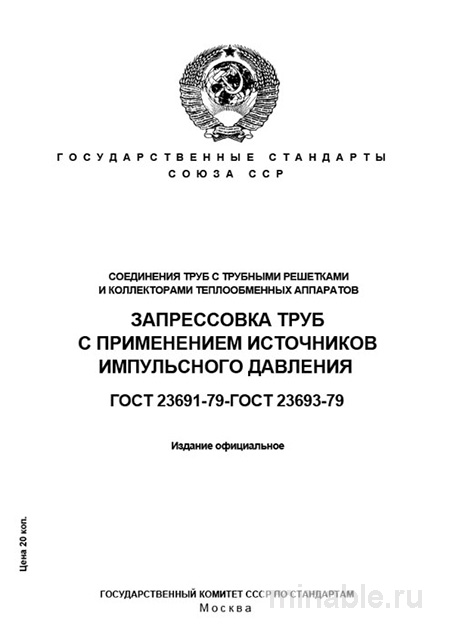

ГОСТ 23691-79 устанавливает требования к технологии импульсной запрессовки труб в трубные решетки теплообменников. Этот метод применяется в аппаратах, эксплуатируемых при повышенных давлениях, вибрационных нагрузках и высоких температурах, где использование традиционных методов, таких как развальцовка, не обеспечивает необходимой надежности соединения.
Процесс импульсной запрессовки основан на кратковременном воздействии высокого давления жидкости (например, масла или воды) на трубу, что вызывает ее деформацию и обеспечивает плотное прилегание к отверстию в трубной решетке. В результате формируется герметичное соединение, способное выдерживать значительные эксплуатационные нагрузки.
Основные требования к материалам и параметрам
Для успешного применения технологии импульсной запрессовки необходимо соблюдение ряда требований к материалам и параметрам процесса:
Материалы
-
Трубы и трубные решетки должны быть очищены от загрязнений и механических дефектов:
-
Трубы: поверхность должна быть без следов коррозии, заусенцев, окалины и других загрязнений. Внутренняя поверхность труб должна быть гладкой и не иметь дефектов.
-
Решетки: отверстия в решетках должны быть обработаны до зеркального блеска, а края отверстий должны быть скошены для предотвращения срезания трубы в процессе запрессовки.
-
Параметры запрессовки
-
Зазор между трубой и отверстием трубной решетки: рекомендуется поддерживать в пределах 0,2-0,5 мм.
-
Давление и количество импульсов: параметры подбираются индивидуально в зависимости от физико-механических характеристик материалов трубы и решетки.
-
Длина выступа трубы: должна обеспечивать плотное прилегание трубы к решетке по всей зоне контакта.
Контроль качества соединений
Контроль качества соединений, выполненных методом импульсной запрессовки, осуществляется на всех этапах технологического процесса:
-
Визуальный осмотр: проверка поверхности труб и решеток на наличие загрязнений, механических дефектов и следов коррозии.
-
Метрологический контроль: проверка соответствия параметров запрессовки (давление, количество импульсов) установленным требованиям стандарта.
-
Испытания на прочность: проведение испытаний на выдергивание трубы из решетки для оценки надежности соединения.
Преимущества и недостатки метода
Технология импульсной запрессовки обладает рядом преимуществ по сравнению с традиционными методами соединения труб:
-
Высокая прочность: соединение обладает равнопрочностью с телом трубы.
-
Герметичность: обеспечивается надежная герметизация соединения.
-
Устойчивость к вибрациям: метод позволяет создавать соединения, способные выдерживать значительные вибрационные нагрузки.
Однако следует учитывать и некоторые недостатки:
-
Сложность и трудоемкость: процесс требует специального оборудования и высокой квалификации персонала.
-
Стоимость: оборудование и материалы для импульсной запрессовки могут быть дороже по сравнению с традиционными аналогами.
Рекомендации для специалистов
Для технологов
-
Ведение документации: тщательная фиксация всех параметров технологического процесса, включая настройки оборудования и результаты контроля качества.
-
Использование специализированных инструментов: применение измерительных и контрольных приборов, соответствующих требованиям стандарта.
-
Проведение пробных соединений: выполнение пробных соединений перед началом массовой запрессовки для проверки корректности параметров процесса.
Для специалистов по закупкам
-
Требования к поставщикам: предъявление требований к поставщикам труб и решеток, соответствующих стандартам качества, установленным ГОСТ 23691-79.
-
Оценка оборудования: понимание, что оборудование, предназначенное для выполнения импульсной запрессовки, будет обладать более высокой стоимостью, однако обеспечит повышенную надежность и долговечность теплообменных систем.
-
Проверка настройки оборудования: обеспечение правильной настройки и калибровки оборудования перед началом эксплуатации.
Заключение
ГОСТ 23691-79 является важным нормативным документом, регламентирующим технологию импульсной запрессовки труб в теплообменники. Соблюдение требований данного стандарта позволяет создавать высоконадежные и герметичные соединения, способные эффективно функционировать в условиях повышенных эксплуатационных нагрузок. Применение данной технологии обеспечивает длительный срок службы теплообменного оборудования и минимизирует риск аварийных ситуаций.
