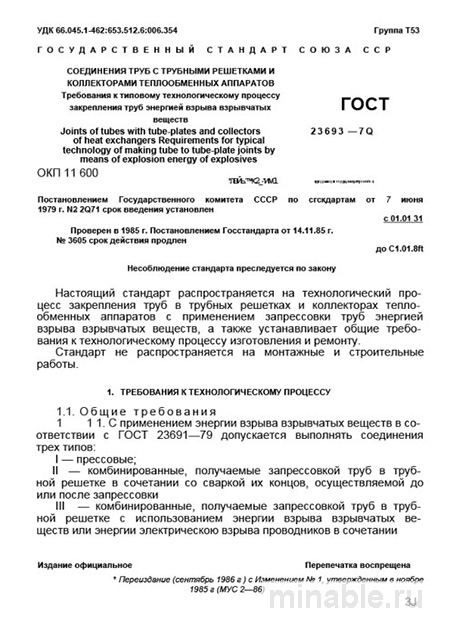

Обзор ГОСТ 23693-79: взрывное соединение труб в теплообменниках
В энергетической и химической промышленности обеспечение надежности теплообменного оборудования является критически важным аспектом. Одним из ключевых факторов, влияющих на надежность, является качество соединения труб в теплообменниках. ГОСТ 23693-79, принятый более 40 лет назад, устанавливает стандарты для технологии взрывного соединения труб, которая остается одной из передовых и эффективных методик в данной области.
Цели и задачи стандарта
ГОСТ 23693-79 регламентирует процесс создания неразъемных соединений между теплообменными трубами и решетками с использованием энергии взрыва. Этот стандарт применяется при производстве аппаратов, работающих под высоким давлением, в условиях значительных тепловых и механических нагрузок. К таким аппаратам относятся кожухотрубные теплообменники, конденсаторы и парогенераторы, где требуется высокая прочность и герметичность тысяч соединений.
Основные требования и материалы
Документ детально описывает все этапы процесса для минимизации ошибок и обеспечения высокого качества конечного результата.
Используемые материалы
Стандарт определяет перечень материалов, которые могут быть использованы для соединения труб и решеток. В основном это латунь, медь, нержавеющая сталь и биметаллические трубы. Важно, чтобы материалы обладали способностью к пластической деформации под воздействием давления. В случае применения новых материалов, особенно импортных, может потребоваться проведение дополнительных испытаний на соответствие требованиям стандарта.
Подготовка труб и решеток
Стандарт устанавливает строгие требования к подготовке:
-
Зазор между трубой и отверстием решетки: Зазор должен быть минимальным (от 0,2 до 0,5 мм) в зависимости от диаметра трубы. Это обеспечивает заполнение материалом всех неровностей отверстия и создание прочного соединения.
-
Качество поверхностей: Отверстия в решетке должны быть без задиров и заусенцев, а торцы труб должны быть тщательно очищены. Наличие дефектов может снизить прочность соединения.
-
Глубина осадки: Стандарт определяет допустимые пределы глубины осадки трубы до и после взрыва, что позволяет контролировать количество энергии, затрачиваемой на процесс.
Взрывчатые вещества и оборудование
ГОСТ 23693-79 предъявляет жесткие требования к взрывчатым веществам, таким как детонирующие шнуры, которые должны быть однородными и стабильными. Оборудование также должно соответствовать высоким стандартам безопасности и точности. Все работы выполняются в специализированных камерах.
Методы контроля качества соединений
Контроль качества соединений осуществляется в несколько этапов:
Проверка на месте
После выполнения работ проводится:
-
Визуальный осмотр: Проверяется отсутствие трещин и разрывов, а также измеряется глубина осадки трубы в решетке. Неровный вылет трубы может свидетельствовать о нарушениях в процессе.
-
Испытание на герметичность: Проверяется отсутствие утечек воды или воздуха через соединение под давлением, превышающим рабочее.
Окончательная проверка
Для оценки прочности соединений проводятся следующие испытания:
-
Испытание на выдергивание: Попытка извлечь трубу из решетки. Прочное соединение должно выдерживать нагрузку.
-
Испытание на давление: Проверка узла на устойчивость к высоким давлениям.
-
Микроскопический анализ: Изучение микроструктуры материала трубы в зоне соединения для выявления возможных дефектов.
Сравнительный анализ с другими методами соединения
Взрывное соединение, регламентированное ГОСТ 23693-79, имеет свои особенности по сравнению с другими распространенными методами.
/ Критерий / ГОСТ 23693-79 (взрывное соединение) / ГОСТ 9929-80 (механическая развальцовка) / ГОСТ 550-75 (сварка) / /--------------------------------------------/-----------------------------------/------------------------------------------/----------------------------------------/ / Область применения / Аппараты высокого давления, работающие в условиях вибрации и значительных температурных колебаний / Аппараты общего назначения, работающие при низком и среднем давлении / Высокие температуры и давления, сложные химические среды / / Прочность соединения / Очень высокая, устойчива к вибрациям / Средняя, может не выдерживать вибрации / Очень высокая, зависит от квалификации сварщика / / Герметичность / Отличная благодаря холодной сварке / Хорошая, но может ослабевать со временем / Очень хорошая, при условии правильной сварки / / Влияние на материал / Материал становится прочнее без нагрева / Возможны микротрещины из-за нагрева / Возможны изменения материала, возможна деформация решетки / / Скорость выполнения работ / Массовое соединение труб за один цикл / Индивидуальная обработка каждой трубы / Медленный процесс, индивидуальная обработка каждой трубы / / Требования к квалификации персонала / Специальная подготовка и разрешение на работу с взрывчатыми веществами / Умение работать с инструментом / Высокая квалификация и аттестация сварщика /
Практические рекомендации
На основе практического опыта использования данной технологии можно выделить следующие рекомендации:
-
При приемке работ:
-
Однородность: Все трубы после соединения должны иметь одинаковую высоту и блестящую поверхность. Неоднородность может указывать на нарушения в процессе.
-
Отсутствие "юбки": Материал трубы не должен выступать у входа в решетку. Наличие "юбки" свидетельствует о неправильной установке заряда.
-
Результаты испытаний: Необходимо проводить самостоятельную проверку нескольких соединений на прочность и герметичность, а не полагаться только на документы.
-
-
Выявление и устранение ошибок:
-
Негерметичность: Может быть вызвана недостаточным зазором, загрязнением поверхностей или недостаточной энергией взрыва.
-
Разрыв трубы: Возникает при использовании заряда избыточной мощности или при несоответствии материала трубы требованиям.
-
Неравномерное соединение: Происходит при неправильной установке заряда или отверстия в решетке.
-
-
Начало использования технологии:
-
Разработка и тестирование процесса: Необходимо разработать и проверить процесс соединения на конкретном оборудовании и материалах.
-
Обучение персонала: Проведение обучения и проверка квалификации работников.
-
Пробные соединения: Проведение нескольких пробных соединений с последующей проверкой на прочность и герметичность перед началом массового производства.
-
Заключение
ГОСТ 23693-79 описывает эффективную технологию взрывного соединения труб, которая обеспечивает высокую прочность и долговечность соединений. Важно не только строго соблюдать требования стандарта, но и глубоко понимать процессы, происходящие в ходе соединения, а также тщательно контролировать качество на каждом этапе.
