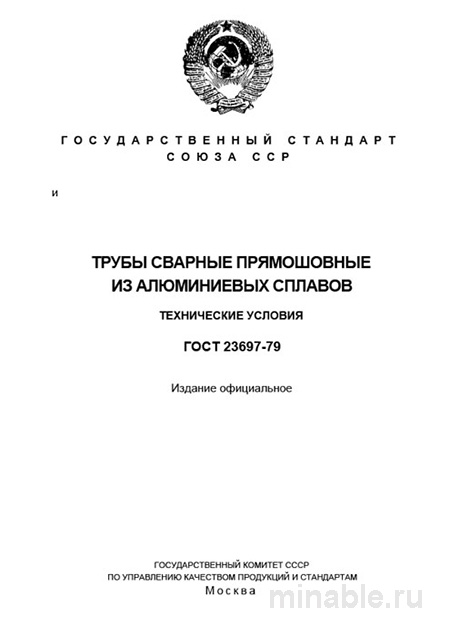

Обзор ГОСТ 23697-79: Применение в производственных процессах
Сварные алюминиевые трубы широко используются в машиностроении и строительстве, где требуется сочетание высокой прочности и минимального веса конструкции. ГОСТ 23697-79 регламентирует технические условия производства таких труб. Несмотря на то что стандарт был разработан достаточно давно, он продолжает оставаться актуальным и востребованным. В данном обзоре рассматривается практическое применение ГОСТ 23697-79 на основании многолетнего опыта производственной деятельности.
Область применения труб и их функциональные особенности
ГОСТ 23697-79 определяет технические требования к сварным алюминиевым трубам, которые могут быть изготовлены из различных марок алюминия, таких как АД, АД1, АМг2, АМг3, АМг5, АМг6, Д1 и Д16. Эти трубы предназначены для использования в конструкциях, не подвергающихся воздействию высокого давления. Они находят применение в следующих областях:
-
В каркасах и узлах машин и установок.
-
В конструктивных элементах зданий, таких как ограждения и перила.
-
В компонентах железнодорожного и судового оборудования, а также в мебельной промышленности.
-
В коробах и каналах для прокладки кабелей и проводов.
Важно отметить, что данные трубы не предназначены для эксплуатации в условиях повышенного давления, таких как системы водоснабжения или газоснабжения. Для таких целей применяются специализированные стандарты.
Основные технические требования к трубам
Материалы и их характеристики
Стандарт устанавливает четкие требования к маркам алюминия и состояниям материала, используемым для изготовления труб. Например, для сплава АМг6 в одном из состояний минимальная прочность должна составлять не менее 314 МПа, а относительное удлинение — не менее 15%. В других состояниях прочность может быть выше, однако относительное удлинение может изменяться.
На практике нередко предпринимаются попытки сэкономить, заказывая трубы в одном состоянии и затем подвергая их дополнительной обработке. Однако такой подход может быть оправдан только для простых форм. Для сложных конструкций рекомендуется заказывать трубы в требуемом состоянии, чтобы избежать возможных дефектов, возникающих в процессе обработки.
Размеры и допуски
ГОСТ 23697-79 допускает изготовление труб различной точности. Трубы повышенной точности должны соответствовать строгим требованиям: отклонение диаметра не должно превышать 0,3 мм, а толщины стенки — 10%. Для труб обычной точности допуски могут быть увеличены.
При необходимости обеспечения точного сопряжения труб с другими элементами конструкции рекомендуется использовать трубы повышенной точности. Это позволит избежать проблем при сборке и монтаже.
Контроль качества труб
Качество сварных алюминиевых труб проверяется по ряду параметров, включая:
-
Герметичность — трубы должны быть непроницаемыми для воды и воздуха.
-
Внешний вид — отсутствие трещин, сколов и других дефектов.
-
Геометрические параметры — точность соответствия диаметра и толщины стенки заданным значениям.
-
Механические свойства — определение предела текучести, относительного удлинения и других характеристик.
-
Исследование структуры сварного шва под микроскопом для оценки качества соединения.
При приемке труб осуществляется не только проверка сопроводительных документов, но и визуальный и инструментальный контроль качества продукции. Наиболее распространенными дефектами являются наличие пузырьков внутри трубы, отклонения в диаметре и поверхностные повреждения. Для выявления таких дефектов применяются методы ультразвукового контроля и рентгенографии.
Сравнение с другими стандартами
Существует ряд других стандартов, регламентирующих производство труб. Ниже представлено сравнение ГОСТ 23697-79 с ГОСТ 18482-79 (для прессованных труб) и ГОСТ Р ИСО 6363-2-2016 (европейский стандарт):
\
/ Параметр / ГОСТ 23697-79 / ГОСТ 18482-79 (Прессованные трубы) / ГОСТ Р ИСО 6363-2-2016 (Европейский стандарт) / /--------------------------/-----------------------------------------------/----------------------------------------------------------/----------------------------------------------------------/ / Назначение / Для конструкций без давления / Универсальное, включая механическую обработку / Для различных конструкций / / Метод производства / Сварка и последующая обработка / Прессование / Прессование или вытяжка / / Используемые сплавы / АД, АД1, АМг2, АМг3, АМг5, АМг6, Д1, Д16 / Различные, включая высокопрочные и жаропрочные / Соответствующие международным стандартам / / Толщина стенки / От 0,5 до 5 мм / От 3 мм и более / Различные, с более жесткими допусками / / Прочность шва / Указывается отдельно / Нет шва, материал одинаков по всей длине / Нет шва, материал одинаков по всей длине / / Преимущества / Дешевле для больших труб и тонких стенок / Нет шва, материал одинаков по всей длине / Соответствует международным стандартам, удобен для экспорта /
Как видно из таблицы, ГОСТ 23697-79 является наиболее подходящим для производства больших и легких конструкций. Для задач, требующих высокой прочности по всей длине трубы, предпочтительнее использовать бесшовные трубы.
Рекомендации по работе с ГОСТ 23697-79
При работе с трубами, изготовленными в соответствии с ГОСТ 23697-79, рекомендуется придерживаться следующих рекомендаций:
-
При оформлении заказа необходимо четко указывать все требования: марку алюминия, состояние материала, толщину стенки и перечень необходимых проверок.
-
При приемке продукции следует проводить визуальный и инструментальный контроль: проверять соответствие сопроводительных документов, производить замеры геометрических параметров и выявлять возможные дефекты.
-
В процессе эксплуатации необходимо учитывать особенности сварного шва: избегать сложных изгибов и других механических воздействий в непосредственной близости от шва.
В заключение можно отметить, что ГОСТ 23697-79 является эффективным стандартом, обеспечивающим высокое качество сварных алюминиевых труб. Однако для достижения наилучших результатов необходимо глубоко понимать требования стандарта и тщательно контролировать все этапы производственного процесса.
