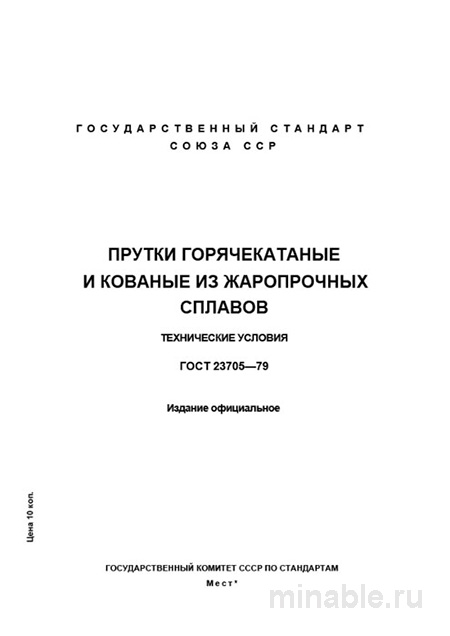

ГОСТ 23705-79: Прутки из жаропрочных сплавов – Анализ и описание

Обзор нормативного документа ГОСТ 23705-79: Применение жаропрочных сплавов в металлургической промышленности

В современной металлургии, особенно в таких ключевых отраслях, как энергетика, авиастроение и тяжелое машиностроение, существует острая необходимость в использовании материалов, способных выдерживать экстремальные температурные режимы и значительные механические нагрузки. Государственный стандарт ГОСТ 23705-79 является основополагающим нормативным документом, регламентирующим требования к пруткам из жаропрочных сплавов, широко применяемым в вышеуказанных отраслях. В данном обзоре будет представлен анализ применения данного стандарта на практике.

Цели и задачи ГОСТ 23705-79

ГОСТ 23705-79 устанавливает нормативные требования к пруткам, изготовленным из жаропрочных сплавов и предназначенным для эксплуатации в условиях высоких температур (свыше 600 градусов Цельсия). Жаропрочность материала определяется его способностью сохранять механические и физические свойства при длительном воздействии высоких температур и значительных механических нагрузок.

Области применения жаропрочных сплавов

Прутки, соответствующие требованиям ГОСТ 23705-79, находят широкое применение в следующих сферах:

• Изготовление лопаток и дисков газовых турбин.

• Производство крепежных элементов для энергетического оборудования.

• Разработка компонентов камер сгорания.

• Изготовление клапанов и выхлопных систем.

• Создание других конструктивных элементов, функционирующих в условиях высоких температур и механических нагрузок.

Следует отметить, что данный стандарт распространяется на деформируемые сплавы, поставляемые в форме проката или поковки и требующие дополнительной механической обработки. В отличие от литейных сплавов, которые регулируются другими стандартами и имеют свои специфические характеристики.

Основные положения стандарта

ГОСТ 23705-79 включает в себя требования к следующим характеристикам прутков:

Химический состав

Документ строго регламентирует содержание ключевых легирующих элементов, таких как хром, никель, вольфрам, молибден, а также ограничивает допустимое количество вредных примесей, включая серу, фосфор, свинец и олово. Высокое содержание данных примесей может привести к снижению пластичности и увеличению хрупкости материала при повышенных температурах. В связи с этим, проводится не только анализ сертификатов соответствия, но и спектральный анализ образцов материала.

Механические свойства

Стандарт устанавливает требования к механическим характеристикам материала как при нормальных условиях, так и при высоких температурах. Основные параметры включают:

• Предел длительной прочности – максимальное напряжение, при котором материал сохраняет свою целостность в течение заданного времени при повышенных температурах.

• Предел ползучести – напряжение, при котором материал подвергается пластической деформации на определенную величину в течение заданного времени при высоких температурах.

Эти показатели имеют ключевое значение для конструкторов при проектировании и расчете срока службы деталей.

Геометрия и состояние поставки

Прутки поставляются в диапазоне диаметров от 10 до 250 мм. Допуски на диаметр зависят от типа проката: калиброванные прутки характеризуются более строгими допусками, в то время как горячекатаные прутки допускают более значительные отклонения. Для ответственных узлов рекомендуется использование калиброванного проката или прутков с дополнительной механической обработкой, что позволяет сократить время обработки и минимизировать риск обнаружения дефектов.

Методы контроля качества

Контроль качества прутков является неотъемлемой частью производственного процесса. Применяются следующие методы проверки:

• Визуальный осмотр на наличие поверхностных дефектов, таких как трещины, закаты и другие неоднородности.

• Макро- и микроструктурный анализ для выявления внутренних дефектов, включая неоднородность структуры и наличие крупных зерен.

• Ультразвуковой контроль для выявления внутренних дефектов, таких как поры и включения.

• Испытания на твердость для оценки однородности материала и соответствия его характеристик требованиям стандарта.

Сравнительный анализ с другими стандартами

ГОСТ 23705-79 имеет ряд отличий от других нормативных документов, таких как ГОСТ 5949-75, который регулирует требования к коррозионностойким и жаропрочным сталям общего назначения. Основное различие заключается в том, что ГОСТ 23705-79 ориентирован на материалы, предназначенные для эксплуатации в условиях экстремально высоких температур, тогда как ГОСТ 5949-75 охватывает материалы, работающие при более умеренных температурных режимах.

Рекомендации по применению

1. При разработке технической документации необходимо тщательно анализировать требования ГОСТ 23705-79, включая марку сплава, вид поставки, диаметр и другие параметры.

2. Контроль качества не должен ограничиваться проверкой сертификатов соответствия. Рекомендуется проведение дополнительных лабораторных исследований, таких как химический анализ и испытания на твердость.

3. Особое внимание следует уделять структуре материала. Наличие крупного зерна или неоднородности структуры может негативно сказаться на эксплуатационных характеристиках изделия.

4. Необходимо проводить визуальный и ультразвуковой контроль прутков на наличие внутренних и поверхностных дефектов.

5. В договорных отношениях с поставщиками рекомендуется включать положения, предусматривающие право на проведение независимого контроля качества продукции.

ГОСТ 23705-79 играет ключевую роль в обеспечении высокого уровня качества и надежности оборудования, эксплуатируемого в условиях высоких температур. Понимание требований данного стандарта и проведение тщательного контроля качества позволяют минимизировать риск возникновения дефектов и обеспечить длительный срок службы изделий.
