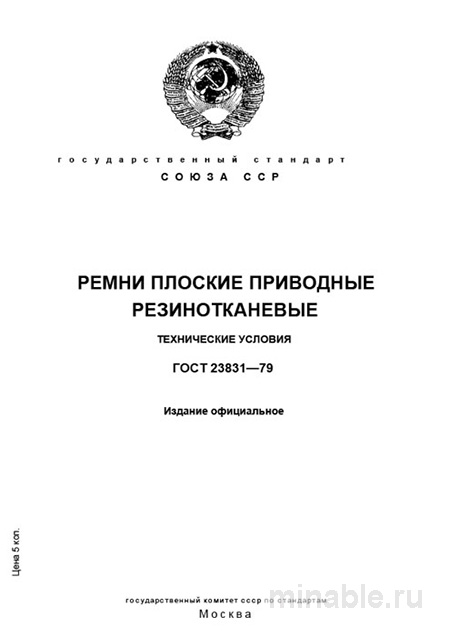

ГОСТ 23831-79: Разбор и описание плоских приводных резинотканевых ремней

Обзор ГОСТ 23831-79: Анализ нормативного документа в области машиностроения

В современных условиях, несмотря на внедрение инновационных технологий, традиционные резинотканевые приводные ремни продолжают широко использоваться для передачи вращательного движения на значительные расстояния с высокой скоростью. Эффективность и долговечность этих элементов во многом зависят от соблюдения требований, установленных государственным стандартом ГОСТ 23831-79. Несмотря на то что данный нормативный акт был принят более четырех десятилетий назад, он сохраняет свою актуальность и значимость для специалистов в области проектирования, производства и эксплуатации оборудования.

Цели и область применения стандарта

ГОСТ 23831-79 регламентирует технические характеристики и параметры резинотканевых ремней, предназначенных для передачи крутящего момента между двумя валами в широком диапазоне расстояний, вплоть до 15 метров и более. Эти изделия находят применение в различных отраслях промышленности, включая вентиляционные системы, транспортировочные механизмы, станки, а также сельскохозяйственную технику.

Стандарт детально описывает конструктивные особенности ремней, требования к материалам, методам испытаний и условиям эксплуатации. Он предоставляет исчерпывающую информацию, необходимую для выбора оптимальных приводных ремней, обеспечивающих надежную и эффективную работу оборудования в заданных условиях. Важно отметить, что ГОСТ 23831-79 распространяется на изделия, предназначенные для эксплуатации в температурном диапазоне от -30 до +60 °C и относительной влажности воздуха не более 80%. Для использования ремней в экстремальных условиях, таких как высокие или низкие температуры, требуется применение специализированных материалов.

Конструкция и структура резинотканевых ремней

Резинотканевые ремни представляют собой многослойные изделия, состоящие из нескольких слоев ткани, соединенных между собой и покрытых резиновым слоем с обеих сторон. Верхняя рабочая поверхность ремня изготавливается из износостойкой резины, устойчивой к воздействию окружающей среды. Нижняя нерабочая сторона также выполнена из резины, что обеспечивает надежное сцепление ремня со шкивом и повышает его устойчивость к частым изгибам.

Декодирование маркировки ремня

Маркировка ремня содержит информацию, позволяющую идентифицировать изделие и определить его основные характеристики. Например, обозначение "Ремень 2(100х100х6) ГОСТ 23831-79" расшифровывается следующим образом:

1. 2 — группа прочности ремня (существует три группы, где 2 соответствует средней прочности).

2. 100 — длина ремня в миллиметрах.

3. 100 — ширина ремня в миллиметрах.

4. 6 — толщина ремня в миллиметрах.

При выборе ремней для комплектации необходимо обращать внимание на соответствие всех изделий в партии по длине, допуская отклонения не более 5 мм для ремней длиной до 500 мм.

Методы контроля качества ремней

При получении партии ремней необходимо провести тщательный визуальный и измерительный контроль их качества. Основные этапы проверки включают:

1. Визуальный осмотр: проверка на наличие трещин, вздутий, посторонних включений, а также оценка состояния краев ремня.

2. Измерение геометрических параметров: использование штангенциркуля для контроля ширины и толщины ремня в нескольких контрольных точках, включая место соединения.

3. Проверка маркировки и упаковки: каждый ремень должен быть маркирован в соответствии с требованиями стандарта, включая информацию о размерах, дате изготовления и производителе. Хранение ремней должно осуществляться в условиях, исключающих воздействие прямых солнечных лучей и чрезмерного натяжения.

В некоторых случаях проводится лабораторное тестирование ремней на прочность и долговечность. При закупке ремней для критически важного оборудования рекомендуется запрашивать у поставщика протоколы проведенных испытаний.

Сравнительный анализ ГОСТ 23831-79 с другими стандартами

Существуют и другие государственные стандарты, регламентирующие параметры приводных ремней, каждый из которых имеет свои особенности. Основные различия между ГОСТ 23831-79 и другими стандартами представлены в таблице ниже:

/ Параметр / ГОСТ 23831-79 (Резинотканевые) / ГОСТ 1284.1-89 (Клиновые кордшнуровые) / ГОСТ Р 58176-2018 (Поликлиновые) / /-----------/---------------------------------/--------------------------------------/----------------------------------/ / Назначение / Передача силы на большие расстояния (до 15 м и более) / Компактные приводы с высоким передаточным числом / Компактные высокомоментные приводы / / Конструкция / Многослойные с резинотканевой основой / Клиновидные с кордшнуровым несущим слоем / Плоские с продольными клиновыми ребрами / / Особенности работы / Высокая гибкость, способность передавать большие крутящие моменты / Компактность, но меньшая гибкость / Высокая гибкость, компактность / / Области применения / Вентиляторы, транспортеры, станки / Насосы, компрессоры, токарные станки / Автомобильные двигатели, высокооборотные приводы /

Выбор типа ремня должен осуществляться с учетом специфики задач, решаемых с его помощью. Ремни по ГОСТ 23831-79 оптимально подходят для ситуаций, где требуется передача крутящего момента на значительные расстояния.

Рекомендации для специалистов

При работе с резинотканевыми ремнями рекомендуется придерживаться следующих правил:

1. При закупке: тщательно проверять соответствие ремней требованиям ГОСТ 23831-79, а также обращать внимание на дату изготовления.

2. При визуальном осмотре: сгибать ремень на 180° внутренней стороной наружу и оценивать наличие трещин и складок на поверхности.

3. При монтаже: избегать применения рычагов для натяжения ремня, используя специализированные устройства. Также необходимо контролировать правильность натяжения ремня.

4. В процессе эксплуатации: обеспечивать защиту ремней от воздействия масла, грязи, пыли и других агрессивных сред. Регулярно проводить осмотр ремней и состояния шкивов.

Заключение

ГОСТ 23831-79 является основополагающим нормативным документом, регламентирующим параметры и характеристики резинотканевых приводных ремней. Соблюдение требований данного стандарта обеспечивает высокую надежность и долговечность эксплуатации приводных систем, что позволяет минимизировать простои оборудования и оптимизировать затраты на его обслуживание.
