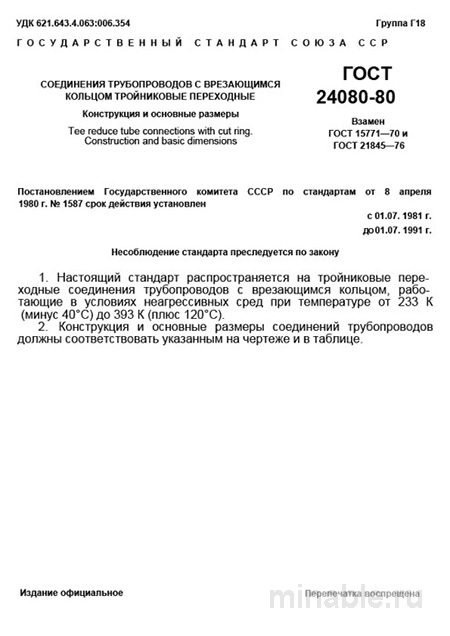

ГОСТ 24080-80: Тройники врезные переходные – Комплексный разбор и руководство

Обзор ГОСТ 24080-80: Инструмент для обеспечения надежности трубопроводов

В области машиностроения, особенно в энергетике, химической промышленности и других отраслях, где используются трубопроводы, надежность и безопасность данных конструкций являются критически важными параметрами. ГОСТ 24080-80 представляет собой нормативный документ, регулирующий конструкцию и размеры тройниковых соединений трубопроводов, не требующих сварочных работ. Эти соединения применяются в условиях высокого давления, где сварка может быть затруднительной или небезопасной, например, в гидравлических системах мощных прессов, на испытательных стендах и в трубопроводах котельных установок.

Область применения стандарта

Настоящий стандарт устанавливает требования к конструкции и размерам тройниковых соединений трубопроводов с разъемными элементами, не предусматривающими сварку. Такие соединения используются в системах, где необходимо обеспечить герметичность и прочность при высоких давлениях, а также в условиях, когда сварка является нежелательной или нецелесообразной.

Основные положения стандарта

Стандарт регламентирует параметры всех компонентов соединения: корпуса, кольцевого элемента и уплотнительных прокладок.

Материалы

Корпус тройникового соединения изготавливается из различных марок стали, выбор которых зависит от условий эксплуатации. Кольцевые элементы производятся из высокопрочных марок стали, обеспечивающих сохранение геометрических параметров при монтаже и эксплуатации.

Конструктивные особенности

Стандарт устанавливает строгие требования к геометрии элементов соединения, включая угол конуса кольцевого элемента и качество обработки поверхностей. Несоответствие данных параметров установленным нормам может привести к нарушению герметичности соединения.

Методы контроля качества

При приемке тройниковых соединений необходимо проводить комплексную проверку их соответствия требованиям стандарта. Данный процесс включает:

1. Анализ маркировки, содержащей информацию о рабочем давлении, диаметре, материале и номере партии изделия.

2. Визуальный осмотр на наличие дефектов, таких как царапины, следы коррозии и других повреждений.

3. Измерение твердости кольцевых элементов с использованием специализированных приборов.

4. Контроль геометрических параметров, включая точность угла конуса кольцевого элемента.

Сравнение с аналогичными стандартами

Существуют другие нормативные документы, регулирующие параметры соединений трубопроводов, например, ГОСТ 33259-2015. Основное различие между данными стандартами заключается в способе монтажа кольцевых элементов: в одном случае кольцо устанавливается отдельно, а в другом – является неотъемлемой частью соединения.

Рекомендации для специалистов

1. Избегать использования продукции, не соответствующей требованиям стандарта, что может привести к аварийным ситуациям.

2. Учитывать совместимость материалов трубы и кольцевого элемента.

3. Обеспечивать надлежащую подготовку и обучение персонала, осуществляющего монтаж трубопроводов.

4. Вести учет установленных соединений, включая информацию о месте установки и параметрах изделия.

Заключение

ГОСТ 24080-80 является важным нормативным документом, обеспечивающим надежность и безопасность трубопроводов. Соблюдение требований стандарта и рекомендаций по его применению позволяет минимизировать риски, связанные с эксплуатацией трубопроводных систем в условиях высокого давления и других экстремальных условий.
