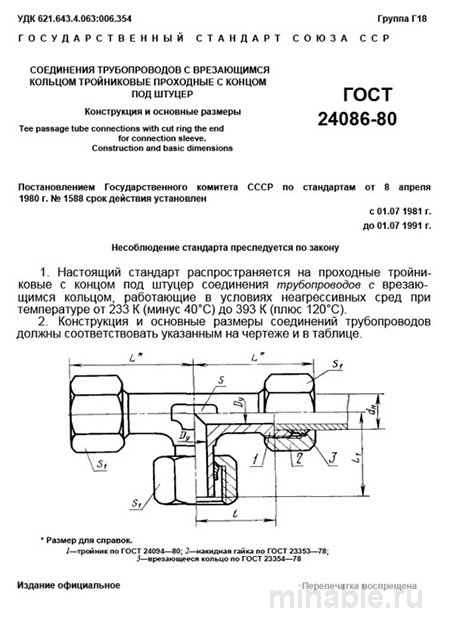

ГОСТ 24086-80: Тройники с врезающимся кольцом - Комплексный разбор

Обзор ГОСТ 24086-80: Применение в производственных процессах

На промышленных предприятиях, занимающихся производством машин и обработкой нефти и газа, крайне важно обеспечивать надежность трубопроводных систем. Это напрямую влияет на стабильность и безопасность производственных процессов. Среди множества нормативных документов особое место занимает ГОСТ 24086-80, который регламентирует требования к конструкции и эксплуатации специальных тройников для труб. Эти изделия предназначены для создания герметичных и прочных соединений в условиях высоких нагрузок и температур.

Характеристика стандарта и его назначение

ГОСТ 24086-80 устанавливает технические условия для тройников, используемых в трубопроводных системах. Основное преимущество данных тройников заключается в методе их монтажа, который не требует сварки или нарезания резьбы. В процессе установки используется врезное кольцо с острыми краями, которое при затягивании прорезает трубу, обеспечивая герметичное соединение.

Тройники по ГОСТ 24086-80 применяются для транспортировки жидкостей и газов, включая воду, пар, воздух и масло. Они рассчитаны на эксплуатацию при давлении до 100 МПа и температуре до 175°C. Такие изделия широко используются в энергетической отрасли, на промышленных предприятиях и в системах коммунального водоснабжения.

Конструктивные особенности тройников

Тройники, соответствующие ГОСТ 24086-80, состоят из двух основных компонентов:

1. Корпуса с конусной проточкой.

2. Врезного кольца с режущими кромками.

Для обеспечения взаимозаменяемости и совместимости тройников необходимо, чтобы углы конусов и параметры проточек были стандартизированы.

Материалы изготовления

Тройники изготавливаются из стали различных марок, в зависимости от условий эксплуатации. Наиболее распространенными являются стали марок 20 и 25, обладающие высокой прочностью и устойчивостью к температурам до 175°C. Для применения в условиях низких температур или при работе с агрессивными средами используются легированные стали, такие как 09Г2С и 12Х18Н10Т.

Контроль качества тройников

На этапе производства и приемки тройников проводится ряд контрольных мероприятий:

1. Визуальный осмотр и измерения для выявления дефектов, таких как трещины или сколы.

2. Проверка соответствия материала требованиям стандарта с использованием сертификатов качества и, при необходимости, дополнительных лабораторных анализов.

3. Испытание твердости врезного кольца, которое должно быть выше твердости материала трубы для обеспечения качественного врезания.

Сравнительный анализ с альтернативными типами соединений

Тройники по ГОСТ 24086-80 имеют свои особенности по сравнению с другими типами соединений, такими как сварные и фланцевые тройники:

/ Тип соединения / Преимущества / Недостатки / /------------------------/----------------------------------------------------------------------/-----------------------------------------------------------------------------/ / С врезающимся кольцом / Простота монтажа и демонтажа, минимальные требования к инструментам / Менее высокая герметичность по сравнению со сварными соединениями / / Сварной тройник / Высокая герметичность, возможность применения при высоком давлении / Сложность монтажа, необходимость квалифицированного сварщика / / Фланцевый тройник / Возможность многократного использования, подходит для крупных труб / Более высокая стоимость, сложность монтажа /

Рекомендации по выбору и эксплуатации тройников

1. Для новых трубопроводных систем и постоянных соединений рекомендуется использовать сварные тройники, обеспечивающие максимальную герметичность и надежность.

2. В случае необходимости временного соединения или ремонта целесообразно применять тройники с врезающимся кольцом, которые легко монтируются и демонтируются.

3. При приобретении тройников необходимо тщательно проверять наличие сертификатов соответствия и соответствие продукции требованиям ГОСТ 24086-80.

4. Перед установкой тройника следует убедиться в чистоте и ровности торца трубы.

5. Затяжка тройника должна осуществляться с соблюдением регламентированных усилий, чтобы избежать нарушения герметичности или повреждения изделия.

ГОСТ 24086-80 является ключевым нормативным документом, регулирующим производство и эксплуатацию тройников для труб. Его применение позволяет повысить надежность трубопроводных систем, снизить затраты на их обслуживание и обеспечить безопасность производственных процессов.
