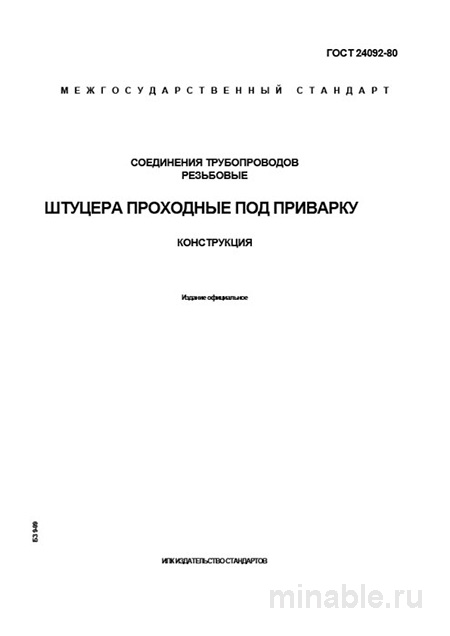

Обзор ГОСТ 24092-80: Проходные штуцера под приварку для труб
В машиностроении, особенно в энергетической и химической отраслях, обеспечение герметичности и прочности соединений труб является критически важным. Одним из ключевых элементов таких соединений являются проходные штуцера под приварку, регламентируемые ГОСТ 24092-80 "Соединения резьбовые для труб. Штуцера проходные под приварку. Конструкция".
Назначение и область применения
Данный стандарт устанавливает требования к конструкции, размерам и материалам проходных штуцеров, предназначенных для присоединения к трубопроводам с целью обеспечения герметичного и надежного соединения с различными элементами трубопроводных систем, такими как датчики, клапаны и другие устройства. Штуцера, изготовленные в соответствии с ГОСТ 24092-80, применяются в системах, работающих при различных температурных и давлениях и транспортирующих воду, пар, воздух, масло и другие рабочие среды.
Основные требования
Стандарт регламентирует конструктивные особенности и параметры штуцеров, обеспечивающие их совместимость с трубопроводными системами.
Материалы
Выбор материала для изготовления штуцеров осуществляется в зависимости от характеристик транспортируемой среды и условий эксплуатации. Согласно стандарту, для производства штуцеров могут использоваться углеродистые и легированные стали, такие как сталь 20, сталь 09Г2С и сталь 12Х18Н10Т. Основное требование к материалу — обеспечение его свариваемости с материалом трубы.
Конструкция и размеры
Стандарт устанавливает два основных типа штуцеров:
-
С наружной резьбой (например, G½"), предназначенные для присоединения накидных гаек.
-
С внутренней резьбой (например, Rc½"), предназначенные для ввинчивания ответных деталей.
Основные геометрические параметры штуцеров включают:
-
Диаметр трубы (Dy)
-
Внешний диаметр под приварку (D)
-
Длину резьбы (L1)
-
Длину конца, предназначенного для сварки (L2)
-
Угол среза на конце штуцера (обычно 35±2°)
Следует отметить, что внешний диаметр штуцера (D) может варьироваться в зависимости от толщины стенки трубы, что обеспечивает сохранение прочности сварного соединения и предотвращает сужение внутреннего диаметра трубопровода.
Методы контроля качества
Для обеспечения соответствия продукции требованиям стандарта проводится ряд контрольных мероприятий.
Контроль резьбы
Контроль резьбы осуществляется с использованием специальных калибров для проверки ее геометрии и отсутствия дефектов, таких как зазубрины или ржавчина. В полевых условиях допускается использование шаблонов для резьбы.
Контроль сварного соединения
Проверяется качество среза конца штуцера и его соответствие требованиям стандарта, а также совпадение осей резьбы и сварного конца.
Контроль маркировки
На штуцерах должна быть нанесена четкая маркировка, содержащая информацию о диаметре, типе резьбы и производителе.
Возможные дефекты
В процессе производства и эксплуатации штуцеров могут возникать следующие дефекты:
-
Неполная резьба
-
Рваная резьба
-
Неправильный угол среза
-
Несовпадение осей резьбы и сварного конца
Сравнение с аналогичными стандартами
Существуют и другие стандарты, регламентирующие производство штуцеров для различных условий эксплуатации. Среди них:
-
ГОСТ 22792-83, который применяется для штуцеров, используемых в котлах и сосудах под давлением.
-
ГОСТ 28257-89, устанавливающий требования к штуцерам, работающим в условиях высоких нагрузок.
Важно отметить, что ГОСТ 24092-80 и ГОСТ 22792-83 регламентируют производство различных типов штуцеров, использование которых в качестве замены друг друга недопустимо. Штуцера по ГОСТ 22792-83 предназначены для крепления к плоским поверхностям и не могут быть использованы в качестве приварных.
Рекомендации по выбору и применению
При выборе и использовании штуцеров рекомендуется учитывать следующие аспекты:
-
Соответствие материала штуцера материалу трубы.
-
Предварительная проверка совмещения осей штуцера и трубы путем прихватки и закручивания ответной детали.
-
Применение соответствующих методов сварки в зависимости от материала штуцера и трубы.
-
Указание марки стали при заказе штуцеров для обеспечения их соответствия требованиям проекта.
Заключение
ГОСТ 24092-80 является важным нормативным документом, обеспечивающим надежность и герметичность соединений трубопроводов. Соблюдение требований стандарта, правильный выбор материалов и аккуратная монтажная практика позволяют минимизировать риск возникновения дефектов и обеспечить долговечность трубопроводных систем.
