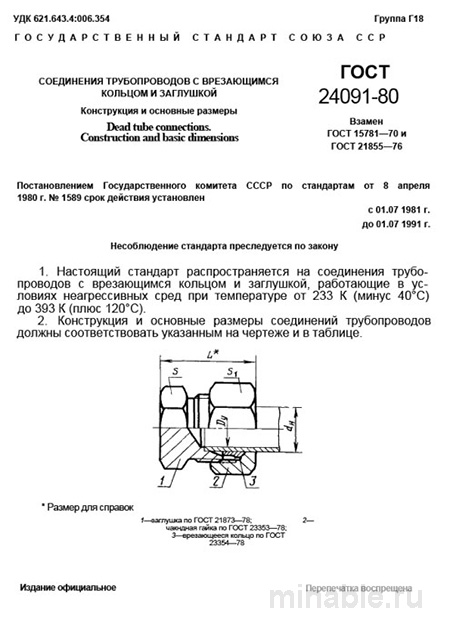

ГОСТ 24091-80: Разбор соединений трубопроводов (врезное кольцо, заглушка)

Обзор ГОСТ 24091-80: Применение быстроразъемных соединений на практике

В машиностроительной отрасли, особенно в гидравлических и пневматических системах, критически важно обеспечивать быструю и надежную установку труб. Для этого разработан государственный стандарт ГОСТ 24091-80, который регламентирует конструкцию и функционирование быстроразъемных соединений (БРС). Эти соединения позволяют оперативно соединять и разъединять трубопроводы без применения специализированных инструментов и без необходимости слива рабочей среды.

Назначение и область применения быстроразъемных соединений

БРС широко используются в различных отраслях промышленности, включая станкостроение, где требуется подача смазочно-охлаждающих жидкостей, а также в системах компрессоров, мобильной гидравлической технике и технологических линиях. Основное преимущество таких соединений заключается в их возможности быстрого монтажа и демонтажа без специальных инструментов и без необходимости сброса давления в системе. Это особенно актуально в условиях, когда требуется частое изменение конфигурации оборудования.

Конструкция быстроразъемных соединений

Конструкция БРС включает два основных элемента: корпус и заглушку. Заглушка вставляется в корпус и фиксируется с помощью специального пружинного механизма. Для обеспечения герметичности используется уплотнительное кольцо из резины, а также кольцо, врезающееся в трубу и создающее дополнительное уплотнение внутри трубопровода.

Требования к работе быстроразъемных соединений

Для обеспечения надежной и безопасной эксплуатации БРС необходимо соблюдение следующих требований:

1. Самозапирание: при разъединении соединения шток с пружиной блокирует внутренний канал, предотвращая утечку рабочей среды.

2. Надежная фиксация: заглушка должна надежно фиксироваться в корпусе с характерным щелчком, что свидетельствует о правильной работе механизма.

3. Герметичность: уплотнительные кольца должны обеспечивать герметичность как снаружи, так и внутри трубы.

Материалы и защита от коррозии

Основные компоненты БРС изготавливаются из углеродистой стали или латуни для обеспечения высокой прочности и долговечности. Для защиты от коррозии поверхность деталей покрывается цинком или оксидами. Однако не все производители соблюдают эти требования, что может привести к быстрому разрушению соединений под воздействием внешних факторов.

Методы контроля качества

При поступлении партии БРС на производство проводится комплексная проверка их качества, включающая следующие этапы:

1. Визуальный осмотр: проверка на наличие повреждений, заусенцев и качества покрытия.

2. Функциональная проверка: оценка надежности фиксации заглушки с характерным щелчком и проверка работы пружинного механизма.

3. Испытание на прочность: проверка усилия, необходимого для соединения и разъединения, с целью предотвращения чрезмерного затягивания или ослабления соединения.

4. Испытание на герметичность: проверка герметичности соединения под давлением для выявления возможных утечек.

Сравнение с другими стандартами

Существует множество стандартов, регламентирующих производство быстроразъемных соединений. Основное отличие ГОСТ 24091-80 заключается в использовании принципа врезки, что обеспечивает быстрый монтаж и демонтаж, но ограничивает применение таких соединений в системах с высоким давлением. Для систем с повышенными требованиями к безопасности используются другие типы БРС, соответствующие другим стандартам.

Рекомендации по использованию

При работе с БРС рекомендуется учитывать следующие аспекты:

1. Проектирование систем: необходимо предусматривать возможность обрезки трубы после нескольких циклов соединения/разъединения.

2. Вибрационные нагрузки: на вибрационно нагруженных участках рекомендуется использовать дополнительные средства фиксации соединений.

3. Выбор материала и покрытия: при выборе БРС следует уточнять материал и тип покрытия. Оптимальным вариантом является хроматное цинкование, обеспечивающее высокую коррозионную стойкость.

4. Совместимость систем: при использовании БРС в системах, работающих с различными типами рабочих сред (например, воздух в масляных системах), необходимо убедиться в их совместимости.

Заключение

ГОСТ 24091-80 представляет собой надежный стандарт, регламентирующий производство и эксплуатацию быстроразъемных соединений. Соблюдение требований данного стандарта обеспечивает быструю перенастройку оборудования, повышает ремонтопригодность систем и гарантирует их надежную работу. Однако для достижения максимального эффекта необходимо тщательно выбирать поставщиков, проверять качество продукции и соблюдать правила монтажа.
