Обзор ГОСТ 24242-89: Унификация обозначений присоединительных отверстий в гидросистемах

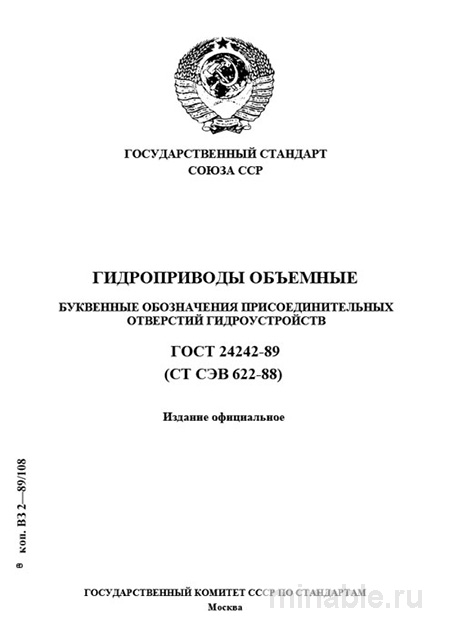

В области машиностроения, где точность и стандартизация играют ключевую роль, государственные стандарты обеспечивают единый язык для коммуникации между инженерами, технологами и специалистами по закупкам. Один из таких стандартов, ГОСТ 24242-89 «Гидроприводы объёмные. Буквенные обозначения присоединительных отверстий гидроустройств», устанавливает унифицированную систему буквенных обозначений для присоединительных отверстий в различных гидравлических компонентах, включая насосы, моторы, цилиндры, клапаны и аккумуляторы. Цель данного стандарта — обеспечение совместимости, надёжности и унификации гидравлических систем.
Назначение стандарта
Основной задачей стандарта является разработка и внедрение единой системы буквенных обозначений для идентификационных знаков присоединительных отверстий в гидравлических системах. Это позволяет:
-
Обеспечить понимание технической документации и чертежей, содержащих информацию о подключении гидравлических систем.
-
Предотвратить ошибки при сборке и монтаже гидравлических систем, что может привести к их некорректной работе или поломке.
-
Упростить процесс выбора и замены компонентов гидравлических систем, а также взаимодействие между различными производителями.
Основные обозначения
ГОСТ 24242-89 регламентирует использование следующих буквенных обозначений для основных и вспомогательных линий в гидравлических системах:
-
P — обозначение линии подачи рабочей жидкости от насоса к гидравлическому устройству.
-
T (или S) — обозначение линии отвода рабочей жидкости обратно в резервуар.
-
X — обозначение линии управления гидравлическим устройством.
-
Y — обозначение линии отвода утечек рабочей жидкости обратно в резервуар.
-
L — обозначение линии подачи смазочного материала.
Для обозначения рабочих линий гидроцилиндров и моторов используются буквы A, B, C и т.д.
Важные аспекты
Буквенные обозначения должны быть чётко и однозначно идентифицированы на поверхности гидравлического устройства. Для этого применяются методы литья, гравировки или клеймения, обеспечивающие долговечность и устойчивость маркировки. В случае использования краски для нанесения обозначений, необходимо учитывать возможность её долговечности и стойкости к внешним воздействиям.
Процедура проверки качества
При приёмке гидравлических устройств осуществляется проверка наличия и корректности буквенных обозначений. Соответствие маркировки паспорту устройства является обязательным условием. Дополнительно проводится проверка резьбовых и уплотнительных поверхностей на наличие дефектов, влияющих на герметичность соединений.
Дифференциация с другими стандартами
ГОСТ 24242-89 следует отличать от стандартов, регулирующих размеры и форму отверстий, таких как ГОСТ 24705-2004, который определяет параметры фланцев и шпилек, и ISO 6149-1, устанавливающий требования к резьбе и уплотнениям. ГОСТ 24242-89 фокусируется исключительно на буквенных обозначениях, идентифицирующих функциональные назначения отверстий.
Практические рекомендации
-
Обеспечивать наличие корректной маркировки на всех гидравлических устройствах.
-
При приёмке проверять соответствие маркировки технической документации и паспорту устройства.
-
Обращать внимание на качество и долговечность маркировки.
-
Организовывать обучение персонала работе с системой буквенных обозначений ГОСТ 24242-89.
-
Учитывать требования безопасности при монтаже и эксплуатации гидравлических систем, так как некорректное подключение может привести к аварийным ситуациям и травмам.
ГОСТ 24242-89 является важным нормативным документом, обеспечивающим унификацию и стандартизацию гидравлических систем. Соблюдение требований данного стандарта способствует повышению надёжности, безопасности и эффективности эксплуатации гидравлического оборудования.
