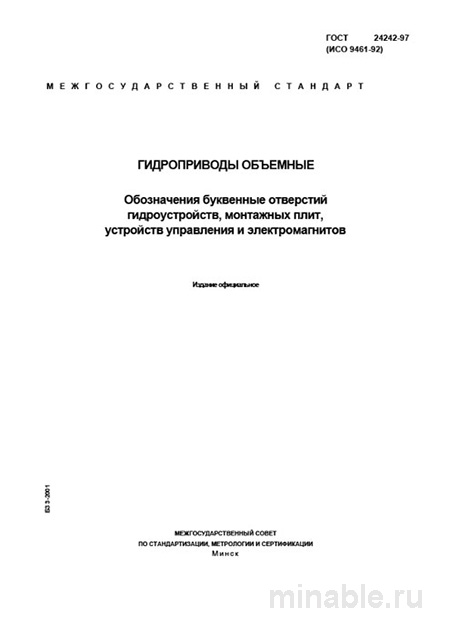

Обзор ГОСТ 24242-97: Унифицированная система обозначений для гидравлических систем
В машиностроительной отрасли, где критическое значение имеют точность и однозначность, технические стандарты выполняют функцию универсального языка коммуникации. ГОСТ 24242-97 представляет собой нормативный документ, который регламентирует систему обозначений для гидравлических компонентов. Несмотря на относительно небольшой объем, этот стандарт является важным элементом для всех участников производственного процесса, включая разработчиков, монтажников, специалистов по техническому обслуживанию и ремонту.
Назначение и область применения стандарта
Основная цель ГОСТ 24242-97 заключается в унификации системы обозначений для отверстий в гидравлических системах, что позволяет избежать путаницы и ошибок при проектировании, монтаже и эксплуатации оборудования. До введения данного стандарта различные компании могли использовать собственные системы обозначений, что приводило к неоднозначности и снижению эффективности производственных процессов.
Стандарт устанавливает буквенные обозначения для различных типов отверстий, включая:
-
P — отверстие для подачи рабочей жидкости под давлением.
-
T — отверстие для слива рабочей жидкости.
-
A, B — отверстия для управления движением.
-
X, Y, Z — отверстия для внешнего управления.
-
L — отверстие для отвода избыточной рабочей жидкости.
-
K, M — отверстия для дистанционного управления.
-
U, V, W — резервные отверстия.
-
S — отверстие для отвода утечек.
Обозначения должны быть нанесены на все элементы гидравлической системы, включая аппараты, монтажные плиты и панели. Это обеспечивает возможность быстрой идентификации и замены компонентов без необходимости постоянного обращения к технической документации.
Основные требования стандарта
ГОСТ 24242-97 регламентирует исключительно систему обозначений и не распространяется на материалы или конструктивные особенности устройств. Ключевыми требованиями стандарта являются:
-
Полнота маркировки — все значимые отверстия должны быть обозначены в соответствии с установленными нормами.
-
Точность обозначений — маркировка должна соответствовать требованиям стандарта.
-
Читаемость — обозначения должны быть четкими и устойчивыми к внешним воздействиям.
-
Однозначность — каждому отверстию должно соответствовать уникальное обозначение.
При проведении проверки соответствия требованиям стандарта осуществляется контроль не только наличия буквенных обозначений, но и их соответствия конструктивным особенностям устройств. Например, распределитель должен иметь порты, обозначенные как «A» и «B», а клапан — как «P», «T» и «X». Несоответствие данным требованиям указывает на несоответствие продукции установленным стандартам.
Сравнительный анализ с другими стандартами
ГОСТ 24242-97 имеет ряд отличий от других нормативных документов, таких как ГОСТ 2.782-96 и международный стандарт ISO 1219-1:
/ Параметр / ГОСТ 24242-97 / ГОСТ 2.782-96 / ISO 1219-1:2012 / /--------------------------/-----------------------------------------/-----------------------------------------/---------------------------------------------/ / Основное назначение / Система буквенной маркировки отверстий / Система графических символов для схем / Система графических символов и буквенных кодов / / Регламентируемые элементы / Буквенные коды / Графические символы / Графические символы и буквенные коды / / Область применения / Производство и монтаж / Конструкторская документация / Конструкторская документация и производство / / Ключевое различие / "Язык" для механиков / "Язык" для конструкторов / Универсальный "язык" /
Данные стандарты дополняют друг друга: ГОСТ 24242-97 предназначен для механиков и обеспечивает корректное подключение компонентов, тогда как ГОСТ 2.782-96 и ISO 1219-1 используются конструкторами для разработки схем и чертежей.
Рекомендации для специалистов
Для специалистов по закупкам:
-
Требовать от поставщиков подтверждения соответствия продукции требованиям ГОСТ 24242-97.
-
Запрашивать фотографии продукции с маркировкой до заключения договора.
-
При использовании нестандартных обозначений производителем, данная информация должна быть отражена в сопроводительных документах.
Для главных инженеров и технологов:
-
Обеспечить ознакомление всех сотрудников с требованиями ГОСТ 24242-97.
-
Регулярно проводить проверку маркировки при установке и замене компонентов.
-
Проводить разъяснительную работу с механиками по интерпретации буквенных обозначений (например, «P» — подача, «T» — слив).
Критерии оценки качества устройства
-
Отсутствие маркировки указывает на нарушение производственных стандартов.
-
Некорректные обозначения могут быть приняты только при наличии соответствующих пояснений от производителя.
-
Нечеткая или стирающаяся маркировка свидетельствует о низком качестве продукции и возможном снижении срока службы.
Заключение
ГОСТ 24242-97 является важным нормативным документом, который способствует повышению уровня стандартизации и унификации в области гидравлических систем. Соблюдение требований данного стандарта обеспечивает надежность и эффективность эксплуатации оборудования, а также снижает вероятность ошибок при его монтаже и обслуживании.
