Обзор ГОСТ 24243-90: Практическое руководство для инженеров в области гидравлики

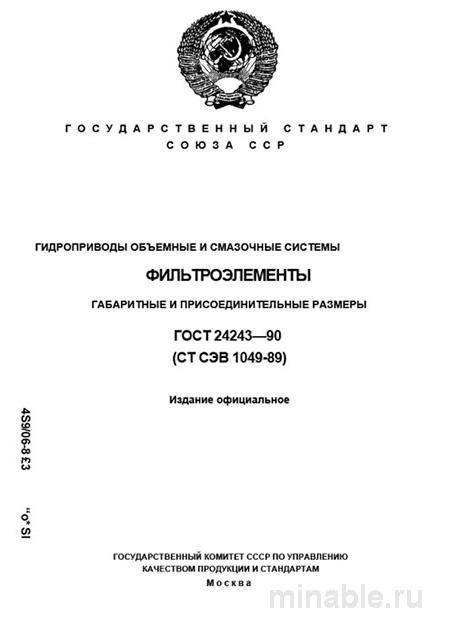

В области машиностроения надежность гидравлических систем играет ключевую роль в обеспечении бесперебойной работы оборудования. Одним из ключевых элементов, способствующих поддержанию этой надежности, являются фильтры, защищающие дорогостоящие компоненты от износа и загрязнений. Стандарт ГОСТ 24243-90 «Гидроприводы объемные и смазочные системы. Фильтроэлементы. Габаритные и присоединительные размеры» представляет собой практический инструмент, предназначенный для инженеров, технологов и специалистов по закупкам. Он облегчает выбор подходящих фильтров, обеспечивая их простую замену и обслуживание.
Цель и значимость стандарта
Данный стандарт регламентирует размеры и параметры сменных фильтров, применяемых в гидравлических системах. Основной целью стандарта является обеспечение взаимозаменяемости фильтров различных производителей, что критически важно для:
-
Инженеров-конструкторов: при проектировании гидравлических систем и определении мест установки фильтров.
-
Специалистов по закупкам: для поиска аналогов и проведения замены фильтров без риска несоответствия.
-
Сервисных инженеров: для оперативного выполнения технического обслуживания, включая замену фильтров.
Стандарт охватывает фильтрующие элементы, функционирующие при давлении до 630 атмосфер, что соответствует требованиям большинства промышленных систем.
Основные параметры стандарта
Стандарт детально описывает геометрические параметры фильтров, что делает его незаменимым инструментом для специалистов.
Габаритные размеры:
-
Высота фильтра: определяет способ установки фильтра в системе.
-
Диаметр фильтра: указывает на соответствие фильтра по размерам конкретному месту установки.
-
Тип резьбы: может быть метрической или дюймовой. Важным аспектом является не только диаметр резьбы, но и ее длина, что обеспечивает герметичность соединения и предотвращает повреждение при затяжке.
-
Расположение и тип уплотнений: стандарт регламентирует расположение уплотнительных элементов, их конструкцию и размеры, что гарантирует надежную герметизацию фильтра.
Материалы и характеристики фильтров:
Стандарт также устанавливает требования к материалам, из которых изготавливаются фильтры:
-
Материалы фильтрующей перегородки: например, лавсан, стекловолокно, определяют эффективность фильтрации.
-
Номинальная тонкость фильтрации: например, 10, 25, 40 мкм, указывает на способность фильтра задерживать частицы определенного размера.
-
Материалы корпуса и крышек: например, сталь, алюминий, пластик, влияют на прочность, долговечность и устойчивость к коррозии.
Следует отметить, что соответствие размеров по ГОСТ не всегда является гарантией качества фильтрации. Для подтверждения характеристик рекомендуется запрашивать у поставщика паспорт или сертификат соответствия.
Методы проверки качества фильтров
Проверка фильтров должна осуществляться в два этапа:
Визуальный осмотр:
-
Маркировка: проверка наличия четкой маркировки с указанием типоразмера, направления потока и других ключевых параметров.
-
Целостность: осмотр фильтра на предмет наличия повреждений, таких как вмятины, сколы или трещины в уплотнениях.
-
Состояние резьбы: проверка резьбы на соответствие номиналу и отсутствие заусенцев.
-
Габаритные размеры: измерение размеров фильтра с использованием штангенциркуля или другого измерительного инструмента.
Испытания на герметичность:
В случаях, когда предъявляются повышенные требования к надежности системы, рекомендуется проводить испытания фильтров на герметичность. Для этого фильтр устанавливается в специальный испытательный стенд, где создается рабочее давление. При выявлении протечек фильтр считается непригодным для эксплуатации.
Сравнительный анализ с другими стандартами
ГОСТ 24243-90 имеет ряд отличий от других стандартов, ориентированных на различные аспекты производства и эксплуатации фильтров:
/ Параметр / ГОСТ 24243-90 / ГОСТ 26070-83 / ГОСТ Р 58176-2018 / /-----------------------------------------/-------------------------------------------------------------/------------------------------------------------------/------------------------------------------------------/ / Основное назначение / Унификация размеров для обеспечения взаимозаменяемости / Общие требования к фильтрам в сборе / Методы испытаний фильтров / / Объект стандартизации / Сменный фильтроэлемент (патрон) / Фильтр в сборе (корпус + фильтрующий элемент) / Процедуры лабораторных испытаний / / Ключевые требования / Геометрия, резьба, расположение уплотнений / Рабочее давление, пропускная способность / Оборудование и методики испытаний / / Практическое применение / Подбор аналогов, конструкторские расчеты / Приемка готовых фильтров от производителя / Проверка заявленных характеристик производителем /
Практические рекомендации
Для инженеров и специалистов по закупкам рекомендуется учитывать следующие аспекты:
Для инженеров-конструкторов:
-
При проектировании гидравлических систем следует выбирать фильтры, соответствующие стандартным размерам по ГОСТ 24243-90.
-
В проектной документации необходимо указывать не только типоразмер фильтра, но и номинальную тонкость фильтрации.
Для специалистов по закупкам:
-
В коммерческих предложениях рекомендуется указывать: «Фильтроэлемент типоразмер по ГОСТ 24243-90, с номинальной тонкостью фильтрации X мкм».
-
При приемке фильтров необходимо проверять соответствие резьбы, высоты и маркировке.
-
Рекомендуется запрашивать у поставщика протокол испытаний или сертификат, подтверждающий соответствие фильтра заявленным характеристикам.
Заключение
ГОСТ 24243-90 является важным нормативным документом, обеспечивающим стандартизацию размеров и параметров фильтров для гидравлических систем. Он способствует повышению надежности и ремонтопригодности оборудования, а также упрощает взаимодействие между инженерами, поставщиками и сервисными специалистами. Применение данного стандарта позволяет эффективно управлять ресурсом оборудования и минимизировать риски аварийных ситуаций.
