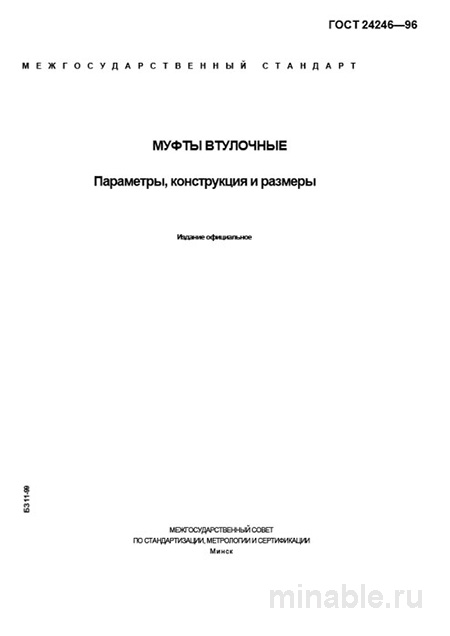

Обзор ГОСТ 24246-96: Втулочные муфты в современном производстве
Стандартизация играет ключевую роль в области машиностроения, обеспечивая унификацию и повышение надежности продукции. ГОСТ 24246-96, регламентирующий втулочные муфты, является важным нормативным документом, который определяет требования к конструкции, материалам и качеству данных изделий. В данном обзоре мы рассмотрим особенности применения этого стандарта в современной производственной практике.
Втулочная муфта представляет собой механическое устройство, предназначенное для соединения двух валов и передачи вращательного движения между ними. Ее основное преимущество заключается в простоте конструкции, низкой стоимости и легкости монтажа. Однако следует отметить, что данный тип муфт не предназначен для использования в системах с высокими скоростями вращения или значительными механическими нагрузками. Втулочные муфты широко применяются в таких областях, как транспортировка, вентиляция, насосное оборудование и сельскохозяйственная техника.
ГОСТ 24246-96 предъявляет строгие требования к конструкции, материалам и размерам втулочных муфт. Рассмотрим основные аспекты данного стандарта.
Конструкция муфты
Втулочная муфта состоит из двух основных элементов:
-
Втулка — цилиндрическая деталь, надеваемая на концы соединяемых валов.
-
Установочный винт (штифт) — крепежный элемент, фиксирующий втулку на валу.
Существуют два типа втулочных муфт:
-
С одним установочным винтом.
-
С двумя установочными винтами, расположенными под углом 90 градусов, что обеспечивает повышенную надежность соединения.
Материалы изготовления
Втулка обычно изготавливается из конструкционной стали, например, марки 45. Установочные винты изготавливаются из более прочной стали, такой как 45Х, что обеспечивает необходимую твердость и износостойкость. Важно, чтобы материалы муфты обладали оптимальной прочностью, не превышающей допустимых пределов, чтобы избежать разрушения деталей в процессе эксплуатации.
Геометрические параметры
Все геометрические параметры втулочной муфты, включая диаметр, длину, диаметр под ключ и другие размеры, строго регламентированы стандартом ГОСТ 24246-96. Это позволяет обеспечить взаимозаменяемость муфт и упрощает процесс их подбора для конкретных условий эксплуатации.
Контроль качества
При приемке втулочных муфт осуществляется проверка по следующим параметрам:
-
Маркировка — на поверхности муфты должна быть четко нанесена информация о наименовании изделия, производителе и номере стандарта.
-
Твердость — материал муфты должен соответствовать требованиям по твердости, что проверяется с помощью методов неразрушающего контроля.
-
Геометрические параметры — все размеры муфты должны соответствовать установленным стандартам и проверяться с использованием специализированных измерительных инструментов.
Сравнительный анализ с другими типами муфт
Втулочные муфты имеют свои особенности и область применения по сравнению с другими типами соединительных устройств. Рассмотрим основные различия:
/ Тип муфты / Основное назначение / Преимущества / Недостатки / /----------------------------/--------------------------------------------/---------------------------------------------/---------------------------------------------/ / Втулочная / Простое соединение валов / Простота конструкции, низкая стоимость, легкость монтажа / Не предназначена для высоких скоростей и значительных нагрузок / / Фланцевая / Ответственные узлы и агрегаты / Высокая надежность, способность передавать большие моменты / Большие габариты, сложность установки / / С предохранителем / Защита оборудования от перегрузок / Предотвращение поломок при превышении нагрузки / Нельзя использовать после срабатывания предохранителя /
Рекомендации по применению и закупкам
При проектировании и эксплуатации втулочных муфт рекомендуется учитывать следующие моменты:
-
Проектирование валов: Для обеспечения надежного крепления муфты рекомендуется предусматривать на валу плоскую площадку под установочный винт.
-
Закупка продукции: При приобретении втулочных муфт необходимо требовать от поставщика сертификаты, подтверждающие соответствие продукции требованиям ГОСТ 24246-96, включая маркировку стали и значения твердости.
-
Монтаж: Установка муфт должна производиться с соблюдением регламентированных моментов затяжки винтов. Избыточная затяжка может привести к повреждению вала, а недостаточная — к ненадежному соединению.
-
Контроль качества: Регулярная проверка твердости и геометрических параметров муфт с использованием специализированных инструментов позволяет обеспечить их надежную работу в течение всего срока эксплуатации.
ГОСТ 24246-96 является важным нормативным документом, который обеспечивает стандартизацию втулочных муфт и повышает их надежность и долговечность. Соблюдение требований данного стандарта позволяет гарантировать качество продукции и ее соответствие современным требованиям машиностроения.
