Обзор стандарта ГОСТ 24247-80: Применение в производственной деятельности
В машиностроительной отрасли правильный выбор и использование инструментов для резки металлических заготовок является ключевым аспектом обеспечения качества и эффективности производственных процессов. Одним из таких инструментов являются сменные многогранные пластины (СМП), которые находят широкое применение в условиях массового производства. Стандарт ГОСТ 24247-80 регламентирует характеристики трехгранных пластин из твердого сплава, оснащенных канавками для эффективного отвода стружки. В данном обзоре рассматриваются особенности применения данного стандарта в производственной практике и его значимость.
Назначение стандарта

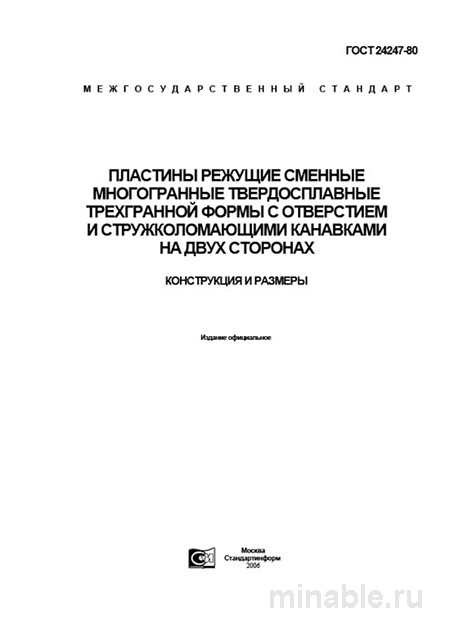

Стандарт ГОСТ 24247-80 устанавливает требования к трехгранным пластинам из твердого сплава, предназначенным для использования на токарных, фрезерных и расточных станках. Основная конструктивная особенность таких пластин заключается в наличии канавок для стружки, расположенных на обеих боковых поверхностях, а также в наличии центрального отверстия для крепления. Эти элементы конструкции обеспечивают эффективное удаление стружки и предотвращают её наматывание на рабочую поверхность инструмента или обрабатываемую деталь.
Пластины, соответствующие требованиям данного стандарта, применяются для выполнения операций грубой и средней обработки различных типов материалов, включая сталь, чугун и некоторые цветные сплавы. Канавки на поверхности пластин способствуют дроблению стружки на мелкие фрагменты, что упрощает процесс резания и минимизирует риск повреждения обрабатываемой детали.
Практическое применение
В условиях реального производства наблюдается тенденция к использованию универсальных пластин без канавок для стружки, что приводит к ряду негативных последствий, таких как наматывание стружки на инструмент, ускоренный износ рабочих поверхностей и возможное повреждение обрабатываемых деталей. Применение пластин, соответствующих требованиям ГОСТ 24247-80, позволяет значительно улучшить эксплуатационные характеристики инструмента, повысить производительность и качество обработки.
Основные положения стандарта
Стандарт ГОСТ 24247-80 детально регламентирует геометрические параметры трехгранных пластин, включая форму, размеры и характеристики канавок для стружки. Пластины имеют форму равностороннего треугольника с различными вариациями длины стороны и диаметра центрального отверстия. Стандарт также определяет параметры канавок, включая их форму, глубину и угол наклона, что обеспечивает оптимальное удаление стружки в процессе обработки.
Для изготовления пластин используются твердые сплавы, такие как ВК (для обработки чугуна и цветных металлов) и ТТК (для обработки стали). Выбор конкретного сплава зависит от физико-механических свойств обрабатываемого материала и условий эксплуатации инструмента.
Контроль качества
При поступлении пластин на производство проводится тщательный контроль их качества. Первоначально осуществляется визуальный осмотр на предмет наличия дефектов, таких как сколы, трещины или загрязнения. Затем производится измерение геометрических параметров пластин с использованием специализированных измерительных инструментов. Особое внимание уделяется проверке глубины и ровности канавок для стружки, а также оценке надежности крепления пластины в инструменте.
Сравнительный анализ с другими стандартами
Следует отметить существование другого стандарта, ГОСТ 19048-80, регламентирующего характеристики пластин без канавок. Такие пластины применяются для выполнения специфических задач, например, при обработке хрупких материалов, таких как чугун. В отличие от пластин, соответствующих ГОСТ 24247-80, пластины без канавок не обеспечивают эффективного отвода стружки, что ограничивает их применение в условиях массового производства.
Рекомендации для специалистов
При выборе пластин рекомендуется указывать конкретные требования к материалу изготовления и геометрическим параметрам. Особое внимание следует уделять проверке качества пластин и их упаковки на предмет наличия повреждений.
В процессе эксплуатации пластин необходимо обеспечивать их целостность и отсутствие дефектов. Использование пластины с поврежденной кромкой может привести к снижению качества обработки и ускоренному износу инструмента. Также важно правильно закреплять пластину в инструменте для обеспечения ее надежного функционирования.
Заключение
Стандарт ГОСТ 24247-80 является важным нормативным документом, регулирующим характеристики трехгранных пластин из твердого сплава с канавками для стружки. Применение пластин, соответствующих требованиям данного стандарта, позволяет значительно повысить эффективность и качество обработки металлических заготовок, обеспечивая при этом безопасность и надежность производственных процессов.
