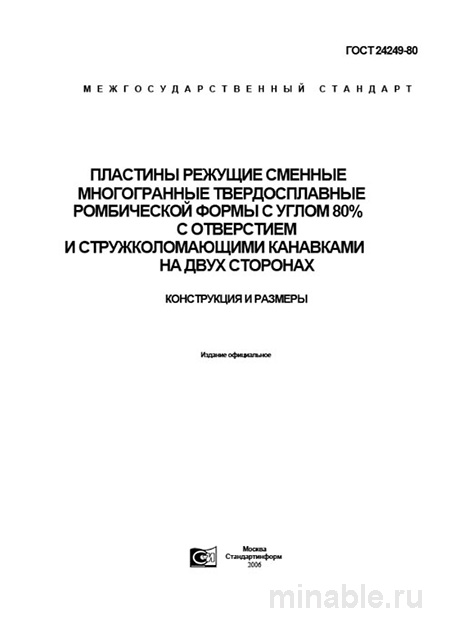

Обзор стандарта ГОСТ 24249-80: практический взгляд из цеха
В условиях машиностроительных предприятий, где каждый час простоя оборудования приводит к значительным финансовым потерям, критически важно использовать инструменты, обладающие высокой надежностью и предсказуемостью эксплуатационных характеристик. Стандарт ГОСТ 24249-80 представляет собой комплекс технических требований к одному из наиболее востребованных типов сменных пластин, доказавших свою эффективность на практике. Знание данного стандарта свидетельствует о высоком уровне производственной культуры и компетентности специалистов.
Назначение пластин по ГОСТ 24249-80
Данный стандарт регламентирует параметры сменных пластин с режущими углами, предназначенных для выполнения чистовой и получистовой обработки деталей. Пластины оснащены стружколомающими канавками на обеих сторонах и центральным отверстием для крепления. Их основное применение заключается в обработке поверхностей, предъявляющих высокие требования к качеству обработки и контролю за формированием стружки.
Пластины данной геометрии эффективно используются при обработке деталей с углами в диапазоне 93-95°, включая валы, фланцы и другие вращающиеся элементы с невысокими требованиями к точности обработки. Однако из-за острого угла режущей кромки (80°), такие пластины обладают меньшей прочностью по сравнению с квадратными или треугольными аналогами и не предназначены для черновой обработки с переменными нагрузками или частыми остановками оборудования.
Основные технические требования и геометрия
Стандарт ГОСТ 24249-80 детально регламентирует размеры, допуски и маркировку сменных пластин. Это обеспечивает контроль качества и взаимозаменяемость изделий.
Материалы: Стандарт не устанавливает конкретные марки твердых сплавов, что является обоснованным решением. Выбор материала (например, ВК8, Т5К10) осуществляется исходя из специфики обрабатываемого материала (чугун, сталь и т.д.). Важно, чтобы пластины были изготовлены из твердых сплавов, соответствующих ГОСТ 3882 или иным нормативным документам, обеспечивающим оптимальные режущие свойства.
Геометрия и стружколом: Основные геометрические характеристики включают:
-
Угол при вершине (80 ± 0,5°): определяет главный рабочий угол пластины и влияет на эффективность резания.
-
Радиус при вершине (0,4, 0,8, 1,2 мм): выбор радиуса зависит от требуемой чистоты обработки поверхности.
-
Толщина пластины: ключевой параметр, влияющий на прочность и стойкость инструмента. Выбор толщины осуществляется с учетом глубины резания и величины подачи.
-
Конструкция стружколомающих канавок: необходима для надежного завивания и дробления образующейся стружки. Некачественное исполнение канавок может привести к формированию сливной или "птичьей" стружки, что представляет опасность для оператора и может вызвать повреждение обрабатываемой детали.
Контроль качества сменных пластин
Контроль качества сменных пластин является важным этапом производственного процесса, который должен осуществляться не только отделом технического контроля, но и технологическим персоналом, а также операторами оборудования.
При приемке продукции проверяются следующие параметры:
-
Внешний осмотр и маркировка: пластины должны быть без сколов, трещин, следов перегрева и других дефектов. Маркировка должна содержать полную информацию о типоразмере, радиусе при вершине и марке твердого сплава.
-
Геометрические параметры: углы и радиус при вершине измеряются с помощью специализированных измерительных инструментов. Отклонения от установленных стандартом значений не допускаются.
-
Качество стружколомающих канавок: проверка осуществляется под микроскопом. Канавки должны быть без заусенцев, с одинаковой глубиной и формой на обеих сторонах пластины.
Наиболее распространенные дефекты: микросколы на режущих кромках, неравномерная толщина пластины в партии, а также различия в толщине пластин, что может вызвать вибрацию оборудования и привести к браку.
Сравнение с аналогичными стандартами
Выбор геометрии сменной пластины представляет собой компромисс между прочностью, универсальностью и функциональными возможностями. ГОСТ 24249-80 занимает промежуточное положение между более прочными, но узкоспециализированными решениями и стандартными пластинами с упрощенным стружколомом.
/ Параметры / ГОСТ 24249-80 (Ромб 80°) / ГОСТ 19042-80 (Ромб 80°, без стружколома) / ГОСТ 19043-80 (Ромб 55°) / /-----------------------------------------/--------------------------/-----------------------------------------/--------------------------/ / Основное назначение / Чистовое и получистовое точение / Чистовая обработка / Обработка с большими подачами / / Ключевое преимущество / Наличие стружколомающих канавок / Низкая стоимость, простая геометрия / Высокая прочность кромки / / Свобода резания / Хорошая / Хорошая / Ограниченная / / Типичные допуски / Высокие / Стандартные / Высокие / / Универсальность / Высокая / Низкая (требует стружколома) / Специализированная /
Как видно из таблицы, пластина со стружколомом (ГОСТ 24249-80) представляет собой усовершенствованную версию базовой геометрии (ГОСТ 19042-80), дополненную функцией стружколома для повышения безопасности и эффективности работы на станках с числовым программным управлением.
Практические рекомендации для технологов и специалистов по закупкам
На основании практического опыта можно сформулировать следующие рекомендации:
-
При выборе сменных пластин: не рекомендуется ориентироваться исключительно на минимальную стоимость. Качественные пластины со стружколомом, как правило, имеют более высокую цену. При оценке стоимости необходимо учитывать не только цену одной пластины, но и экономическую эффективность обработки, включая стойкость инструмента и надежность его работы.
-
При приемке продукции: рекомендуется проверять несколько пластин из каждой партии. Наличие одного бракованного изделия может привести к остановке производственного процесса на участке.
-
В процессе эксплуатации: необходимо строго соблюдать режимы резания, рекомендованные производителем и технологическим отделом. Превышение установленных параметров может привести к ускоренному износу пластин и снижению качества обработки.
-
При формировании технических заданий на закупку: рекомендуется указывать не только стандарт ГОСТ 24249-80, но и конкретную марку твердого сплава и покрытия (например, TiN, TiAlN). Это позволит избежать поставки несоответствующей продукции.
ГОСТ 24249-80 представляет собой надежный стандарт, обеспечивающий высокое качество обработки при правильном применении. Понимание данного стандарта позволяет не только осуществлять приемку готовой продукции, но и активно контролировать качество изготовления деталей, а также повышать общую производительность производственного участка.
