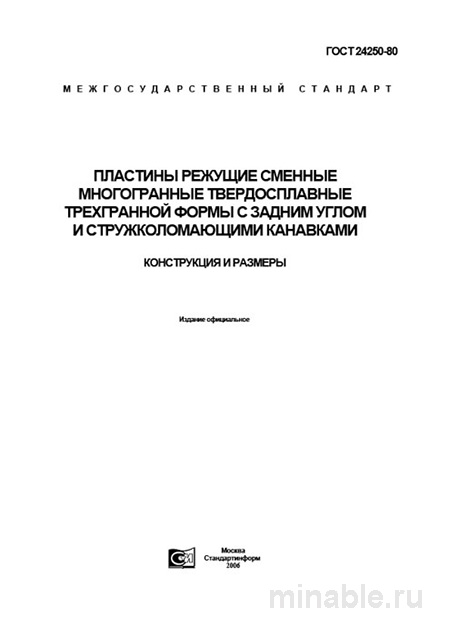

Обзор стандарта ГОСТ 24250-80: Инструмент для тяжёлой работы
В условиях серийного производства машиностроительной продукции, где требуется высокая производительность и точность обработки, выбор инструмента играет ключевую роль. Сменные многогранные пластины (СМП), регламентированные ГОСТ 24250-80, представляют собой специализированный инструмент, предназначенный для выполнения сложных задач. В данном обзоре представлены основные характеристики и особенности применения пластин, соответствующих данному стандарту.
Назначение и область применения трёхгранных пластин с канавками
ГОСТ 24250-80 устанавливает требования к твёрдосплавным пластинам трёхгранной формы, оснащённым канавками. Такие пластины предназначены для выполнения операций грубой обработки, требующих приложения значительных усилий и формирования длинной стружки. Они широко используются для обработки обычных и легированных сталей, а также материалов, склонных к образованию длинной и спутанной стружки.
Применение трёхгранных пластин целесообразно при выполнении операций на токарных станках, включая обработку поверхностей, сверление и подрезание торцов.
Конструктивные особенности пластин
Согласно стандарту, пластины изготавливаются в форме равностороннего треугольника с закруглённой вершиной. Диапазон размеров пластин варьируется от малых до крупных, что позволяет подобрать инструмент для различных типов станков.
Ключевым конструктивным элементом пластин является наличие заднего угла, который обеспечивает снижение нагрузки на станок и упрощает процесс обработки, особенно при работе на станках с недостаточной жёсткостью. Важно отметить, что пластины, соответствующие ГОСТ 24250-80, не могут использоваться с резцами, имеющими иную геометрию заднего угла.
Канавки, расположенные на пластинах, предназначены для эффективного разрушения стружки и предотвращения её наматывания на инструмент. Геометрические параметры канавок, включая глубину и форму, строго регламентированы стандартом, что обеспечивает оптимальное качество обработки и предотвращает засорение станка.
Материалы и маркировка пластин
Для изготовления пластин применяются твёрдые сплавы, обладающие высокой износостойкостью. Наиболее распространёнными марками твёрдых сплавов являются Т5К10 и ВК8.
Каждая пластина должна иметь чёткую маркировку, содержащую следующую информацию:
-
наименование производителя;
-
тип твёрдого сплава;
-
размеры пластины;
-
толщину;
-
радиус закругления вершины;
-
ориентацию пластины (правая, левая, универсальная).
Отсутствие или нечёткость маркировки может свидетельствовать о низком качестве продукции.
Контроль качества пластин
При поступлении партии пластин необходимо провести их входной контроль, включающий следующие этапы:
-
Визуальный осмотр на наличие дефектов, таких как сколы, трещины и заусенцы, особенно в зоне канавок.
-
Измерение геометрических параметров пластины, включая углы, толщину и радиус закругления вершины.
-
Проверка качества канавок, включая их глубину и форму, для обеспечения эффективного разрушения стружки.
-
Оценка чистоты поверхности пластины, которая должна быть ровной и без видимых дефектов.
Сравнительный анализ с другими стандартами
Для более глубокого понимания особенностей ГОСТ 24250-80 целесообразно провести его сравнение с другим стандартом, например, ГОСТ 19048-80:
/ Параметр / ГОСТ 24250-80 / ГОСТ 19048-80 (для сравнения) / /---------------------------------------------/-----------------------------------------------/----------------------------------------------------/ / Основное назначение / Грубая обработка с ударными нагрузками / Обработка резанием общего назначения / / Задний угол / Положительный / Нейтральный / / Стружколомающие канавки / Обязательные / Отсутствуют / / Рекомендуемая обработка / Ударное резание, вязкие материалы / Стабильное резание, чистовая обработка / / Универсальность / Специализированный инструмент / Универсальный инструмент / / Допуски на изготовление / Более строгие / Стандартные /
Рекомендации для технологов и специалистов
При выборе пластин необходимо учитывать специфику обрабатываемого материала и характер выполняемых операций. Использование пластин, соответствующих ГОСТ 24250-80, нецелесообразно для задач, требующих высокой точности или обработки хрупких материалов.
В заказах рекомендуется указывать полное обозначение пластины для исключения ошибок при поставке. При приёмке продукции следует проверять несколько упаковок из разных партий, чтобы исключить возможные дефекты.
Особое внимание следует уделить правильности закрепления пластин в станке, чтобы избежать их выпадения или преждевременного разрушения. Наиболее распространёнными проблемами являются сколы на краях пластин, неправильная геометрия канавок и смещение отверстий.
Заключение
ГОСТ 24250-80 представляет собой специализированный стандарт, регламентирующий производство и применение твёрдосплавных пластин для выполнения сложных операций. Понимание особенностей данного стандарта позволяет оптимизировать выбор инструмента, повысить качество обработки и снизить затраты на производство.
